Dein erstes Dokument erstellen!
Informationen zum Unterricht
onshape kennen lernen
In diesem Lehrgang erlernen Schüler die Grundlagen des Technischen Zeichnens mit dem kostenlosen online -CAD Programm „onshape“.
Nach Infos und Übungen zum Programmfenster folgen einfache Konstruktionsaufgaben mit ausführlichen Anleitungen.
Die Schüler erarbeiten sich ihre Fähigkeiten im Umgang mit der CAD-Software durch „learning by doing“. Dabei werden sie durch Videos und PDF-Anleitungen unterstützt.
Aufbauend auf diesen Erfahrungen haben sie die Gelegenheit, Werkaufgaben durch einen CAD-Entwurf vorzubereiten und dann zu bauen - ein Ablauf, wie er bei der Produktion von Geräten, Maschinen in der Industrie üblich ist.
konstruieren mit CAD - dann bauen:
1️⃣

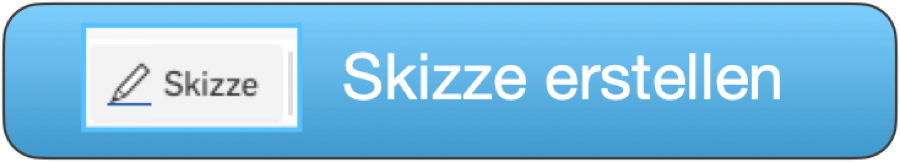

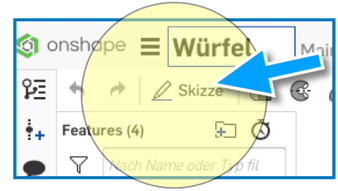

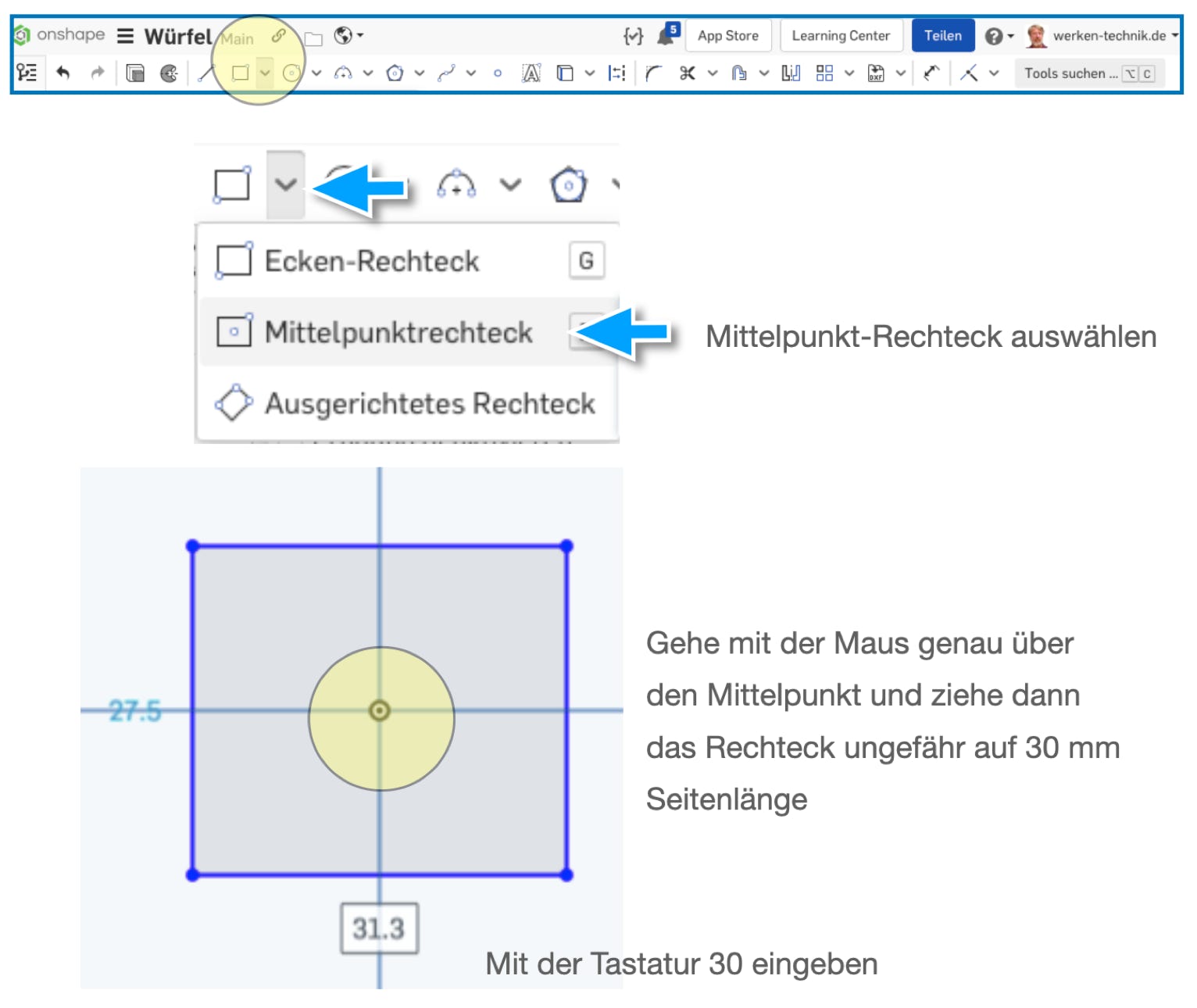

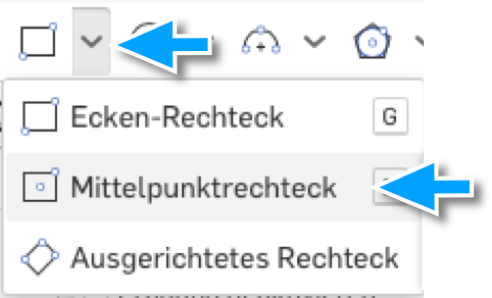

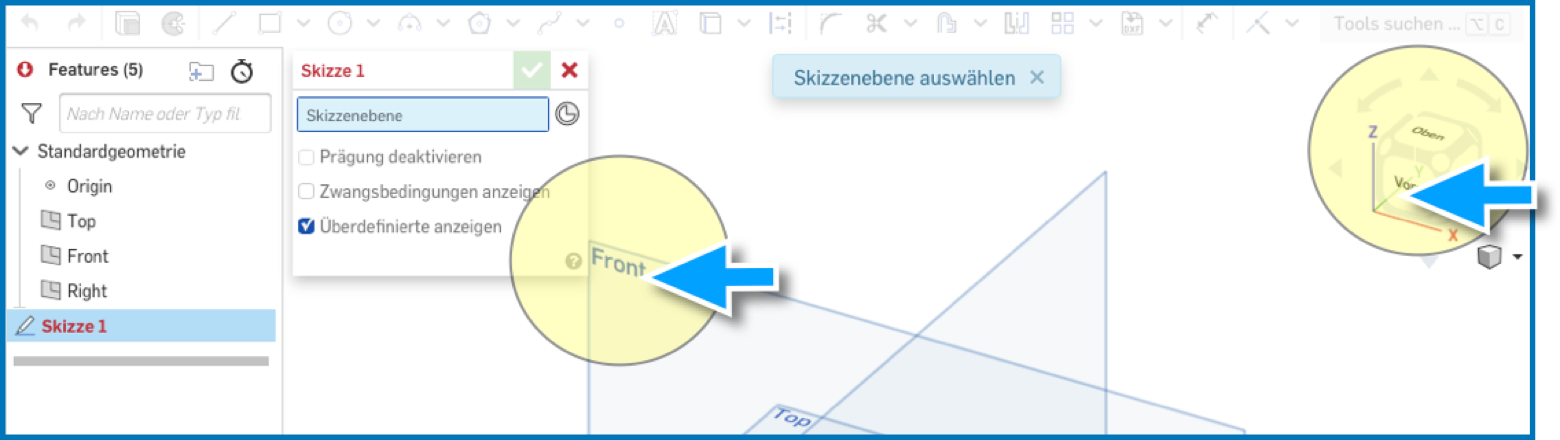

Mittelpunkt-Rechteck auswählen

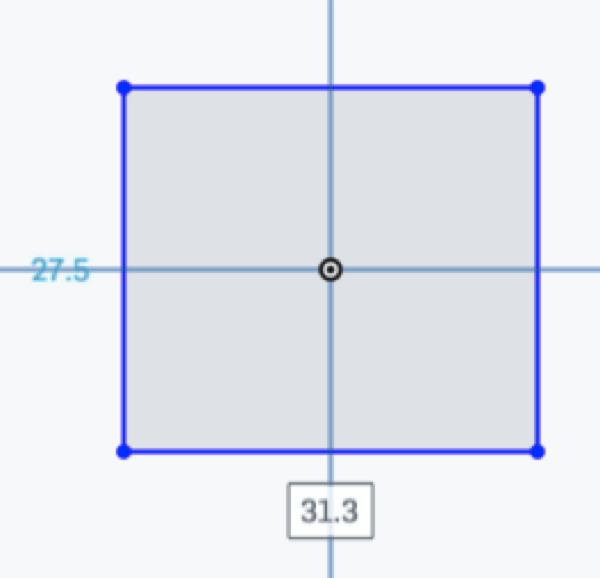

Gehe mit der Maus genau über den Mittelpunkt und ziehe dann das Rechteck ungefähr auf
30 mm Seitenlänge

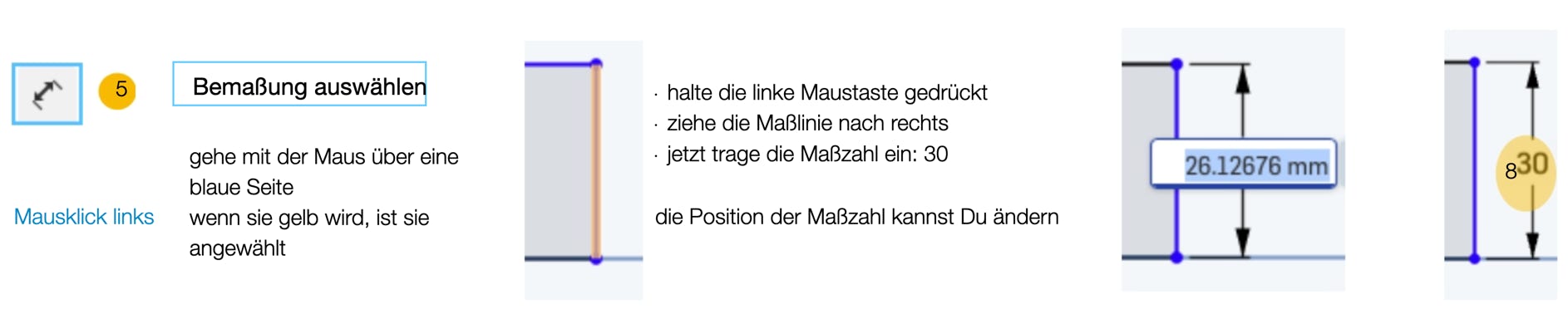

Mit der Tastatur 30 eingeben

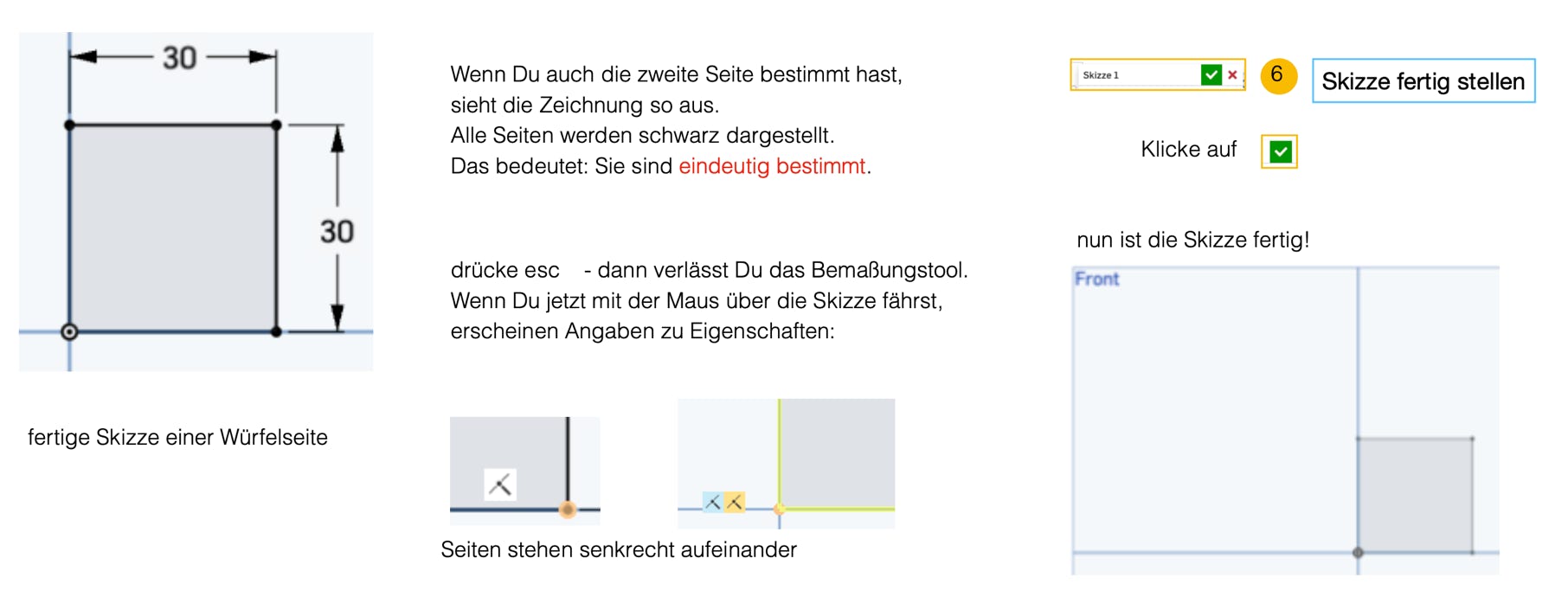

Technisches Zeichnen für Schüler an allgemein bildenden Schulen
dann öffnet sich diese onshape-Seite im Internetbrowser
ordne beide Seiten nebeneinander an:
links die onshape-Seite
rechts diese Seite mit den Hinweisen
1️⃣
1. Klicken Sie auf die Pfeile, um die Ansicht in Schritten von 45 Grad zu drehen.
2. Klicken Sie auf einen der weißen Kreise an den Ecken des Würfels, um zu einer
t r i m e t r i s c h e n Ansicht zurückzukehren.
3. Klicken Sie auf eine der Seiten des Würfels, um den Grafikbereich senkrecht zu dieser Ebene (oben, unten, vorne, hinten, rechts, links) anzuzeigen.
4. Der kleine Würfel (Ansicht-Tools) unter dem großen Ansichtswürfel enthält ein Menü mit zusätzlichen Anzeigeoptionen.
Klicken Sie auf den kleinen Abwärtspfeil, um das Menü zu öffnen:
1️⃣
Video-Anleitung
In diesen Übungen erstellst Du die ersten 3-D-Modelle. Es beginnt ganz einfach. Ein Video zeigt wie Du vorgehen musst; genaue Anweisungen findest Du auf den PDF-Anleitungen.
onshape kennen lernen
dann öffnet sich die hier abgebildete onshape-Seite im Internetbrowser. Ordne beide Seiten nebeneinander an:
2️⃣

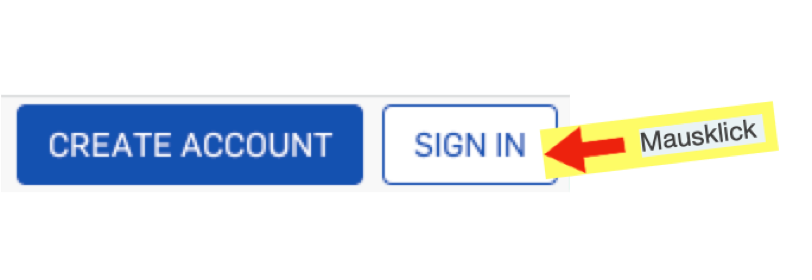

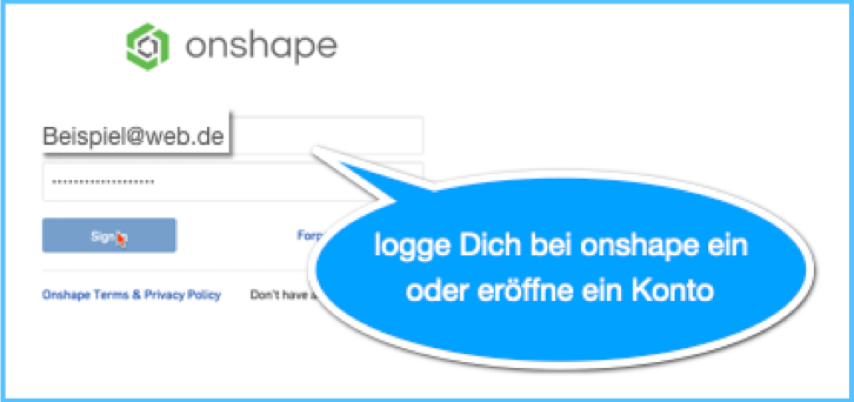

Wenn Du bei onshape registriert bist,

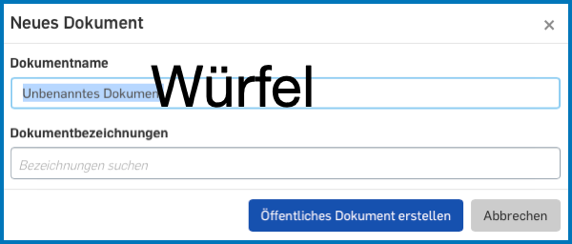

kannst Du Dein erstes Dokument erstellen.
1️⃣
Nachdem du das Video gesehen hast,

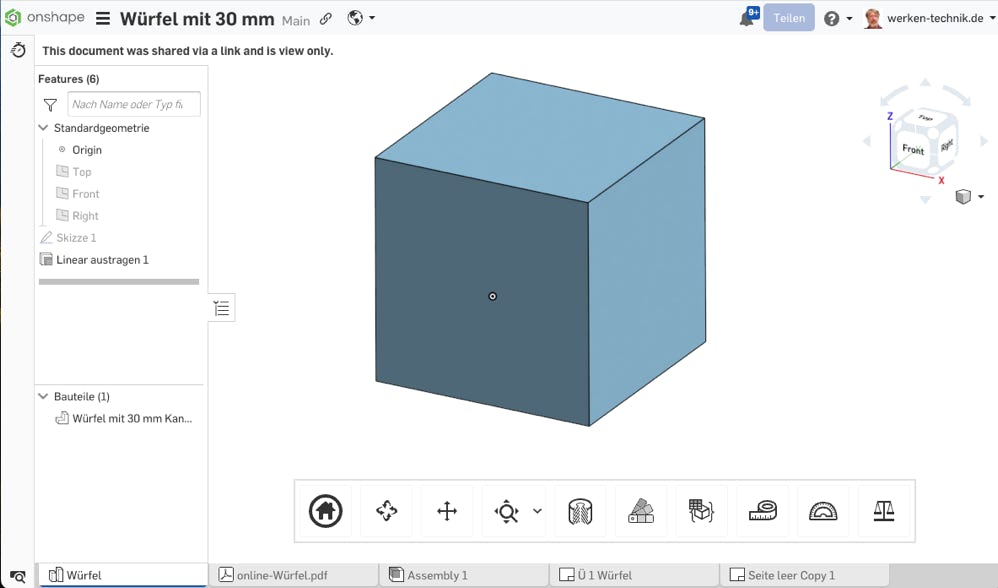

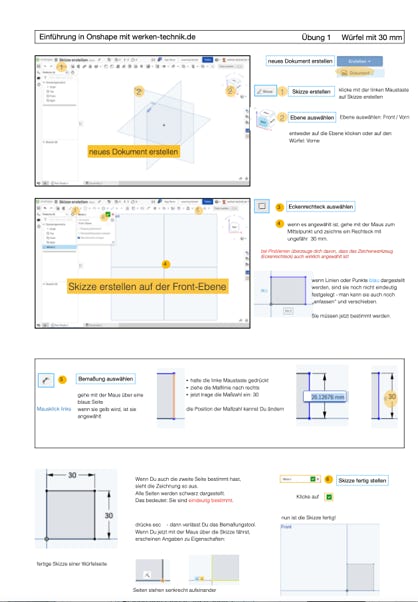

gehe zur onshape-Seite „Würfel mit 30 mm“
2️⃣
Da dieses Dokument nicht Dein eigenes ist, erscheint auf dem Bildschirm die Meldung:
3️⃣

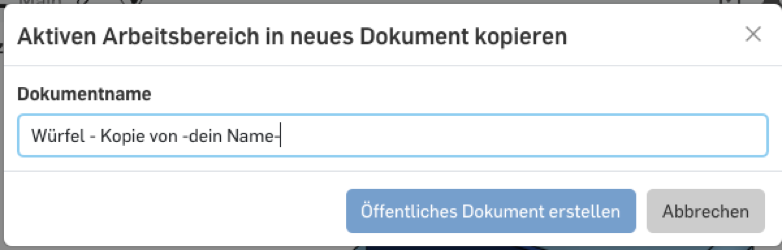

Erstelle eine Kopie zum Bearbeiten
4️⃣
Schau dich auf der Seite um und erstelle ein neues Part Studio:
Würfel mit 30 mm
zum Wechseln anklicken
5️⃣
