Wie erstellt man ein 3-D-Modell?

INHALT

HILFE

Ein neues Dokument erstellen

Das Programmfenster öffnet sich

Skizze erstellen

Skizzen-Ebene auswählen

Ansicht senkrecht zur Skizzen-Ebene

Skizze erstellen

Skizze linear austragen

Ebenen ausblenden - fertig!

Bilder-Galerie: Wie erstellt man ein 3D-Modell?

1) Anmeldung /

Dokument erstellen:

Um ein einfaches 3D-Modell zu erstellen, geht man folgendermaßen vor:

Besuche die Onshape-Website (https://www.onshape.com/) und melde dich in deinem Konto an oder erstelle ein neues Konto.
Nach dem Login kannst du ein neues Dokument erstellen. Wähle Erstellen und dann "Dokument", um ein neues Dokument zu starten.

2) Skizze erstellen

Jedes 3D-Modell entsteht aus einer zweidimensionalen Skizze, die um die 3. Dimension (Tiefe des Körpers) erweitert wird („Extrusion“- Linear austragen)

Innerhalb des neuen Dokumentes erstellst du eine Skizze. Klicke dazu auf das Werkzeug "Skizze“ in der Symbolleiste.
Wähle eine Ebene (wie die X-Y-Ebene) und zeichne deine Skizze mit Linien, Bögen und anderen geometrischen Formen.
Die Skizze ist erst fertiggestellt, wenn die Lage im Raum vollständig eindeutig ist.
Dann erscheinen alle Linien der Skizze schwarz. (vorher blau)

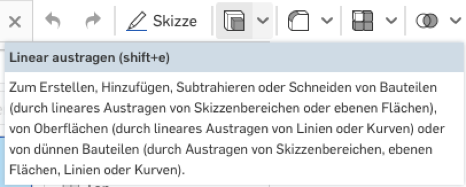

3) Linear austragen der Skizze

Verwende „Linear austragen“, um deine Skizze in die dritte Dimension zu erweitern. Du kannst die Extrusionshöhe eingeben oder die Funktion ziehen, um die Extrusion manuell anzupassen.

Hinzufügen von Features:

Mehrere Elemente hinzufügen:

Kontrolliere die Ansicht:

Speichern und Freigeben:

Nutze verschiedene Funktionen, um dein Modell weiter zu gestalten. Dazu gehören "Fillets" für abgerundete Kanten, "Chamfers" für abgeschrägte Kanten und andere Features je nach den Anforderungen deines Designs.

Füge weitere Skizzen, Extrusionen und Features hinzu, um dein Modell zu vervollständigen. Du kannst mehrere Komponenten erstellen und diese miteinander kombinieren.

Nutze die verschiedenen Ansichts- und Navigationswerkzeuge, um dein Modell zu inspizieren. Du kannst das Modell drehen, zoomen und verschieben, um es aus verschiedenen Perspektiven zu betrachten.

Vergiss nicht, dein Projekt regelmäßig zu speichern. Onshape speichert automatisch die Fortschritte, aber das manuelle Speichern ermöglicht es dir, verschiedene Versionen zu behalten.

Wenn du mit deinem Modell zufrieden bist, kannst du es für die Zusammenarbeit freigeben, indem du andere Benutzer zu deinem Projekt einlädst.

hier geht es weiter

Bilder-Galerie: Wie erstellt man ein 3D-Modell?

1) Anmeldung /

Dokument erstellen:

Um ein einfaches 3D-Modell zu erstellen, geht man folgendermaßen vor:

2) Skizze erstellen

Jedes 3D-Modell entsteht aus einer zweidimensionalen Skizze, die um die 3. Dimension (Tiefe des Körpers) erweitert wird („Extrusion“- Linear austragen)

3) Linear austragen der Skizze

Verwende „Linear austragen“, um deine Skizze in die dritte Dimension zu erweitern. Du kannst die Extrusionshöhe eingeben oder die Funktion ziehen, um die Extrusion manuell anzupassen.

Hinzufügen von Features:

Mehrere Elemente hinzufügen:

Kontrolliere die Ansicht:

Speichern und Freigeben:

Nutze verschiedene Funktionen, um dein Modell weiter zu gestalten. Dazu gehören "Fillets" für abgerundete Kanten, "Chamfers" für abgeschrägte Kanten und andere Features je nach den Anforderungen deines Designs.

Füge weitere Skizzen, Extrusionen und Features hinzu, um dein Modell zu vervollständigen. Du kannst mehrere Komponenten erstellen und diese miteinander kombinieren.

Nutze die verschiedenen Ansichts- und Navigationswerkzeuge, um dein Modell zu inspizieren. Du kannst das Modell drehen, zoomen und verschieben, um es aus verschiedenen Perspektiven zu betrachten.

Vergiss nicht, dein Projekt regelmäßig zu speichern. Onshape speichert automatisch die Fortschritte, aber das manuelle Speichern ermöglicht es dir, verschiedene Versionen zu behalten.

Wenn du mit deinem Modell zufrieden bist, kannst du es für die Zusammenarbeit freigeben, indem du andere Benutzer zu deinem Projekt einlädst.
