Die Isometrische Projektion
Erweiterungen

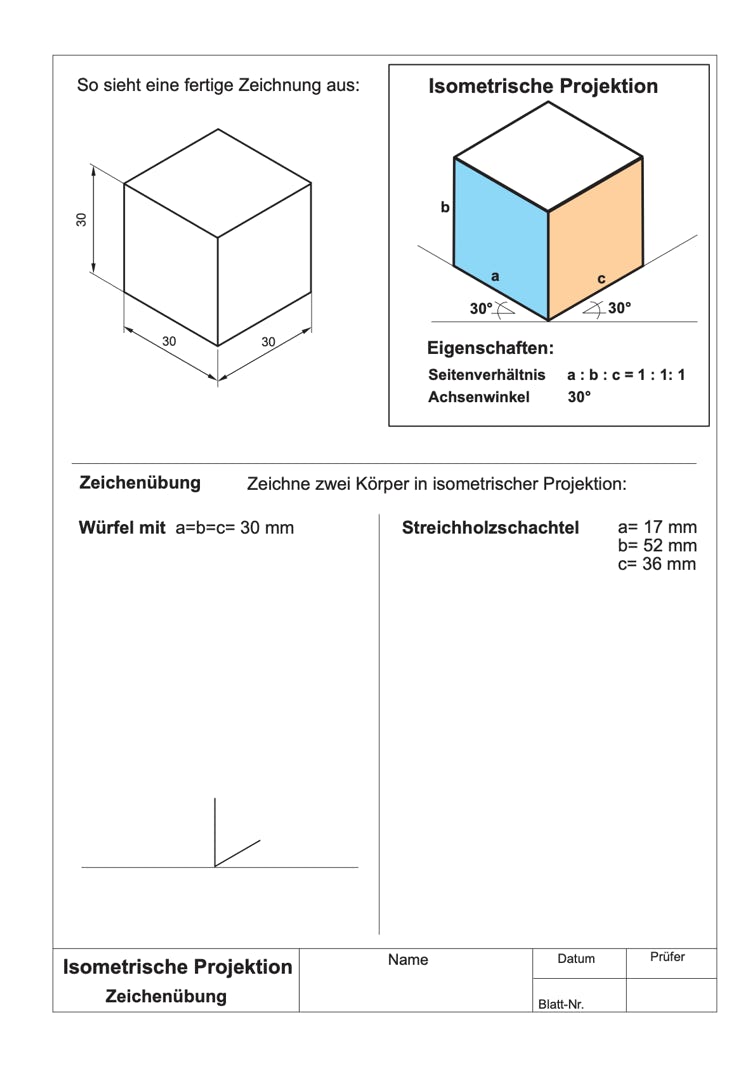

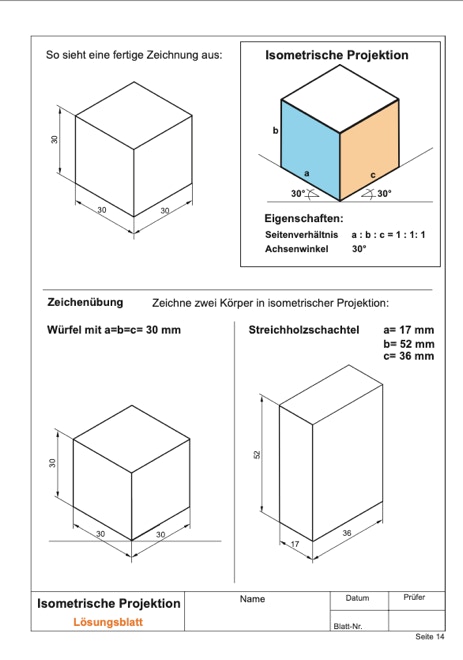

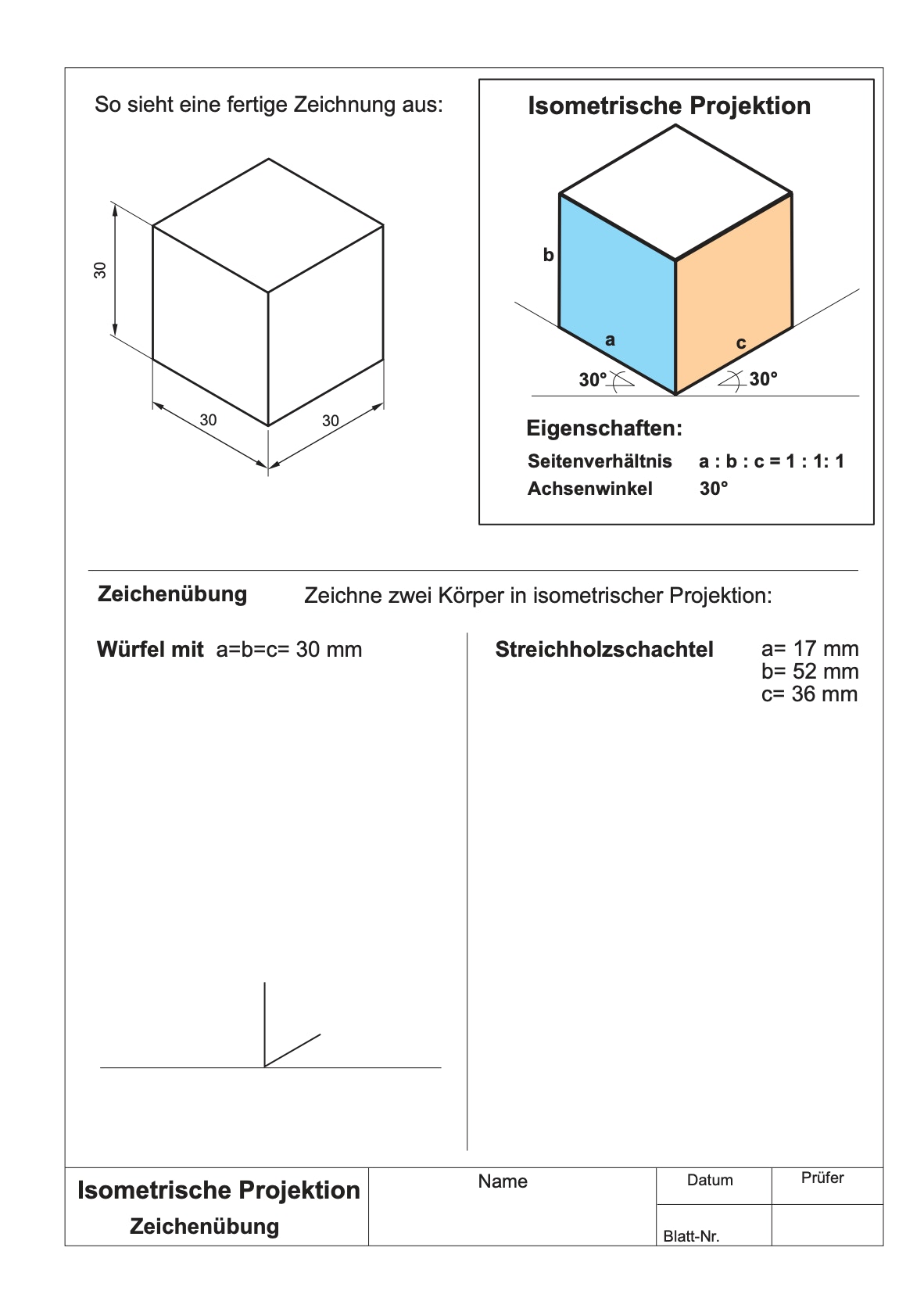

Iso bedeutet “gleich”: Alle Kanten des Köpers werden im gleichen Maßstab dargestellt.
Die parallel zur Grundfläche liegenden Kanten stehen im Winkel von 30° auf der Waagerechten.

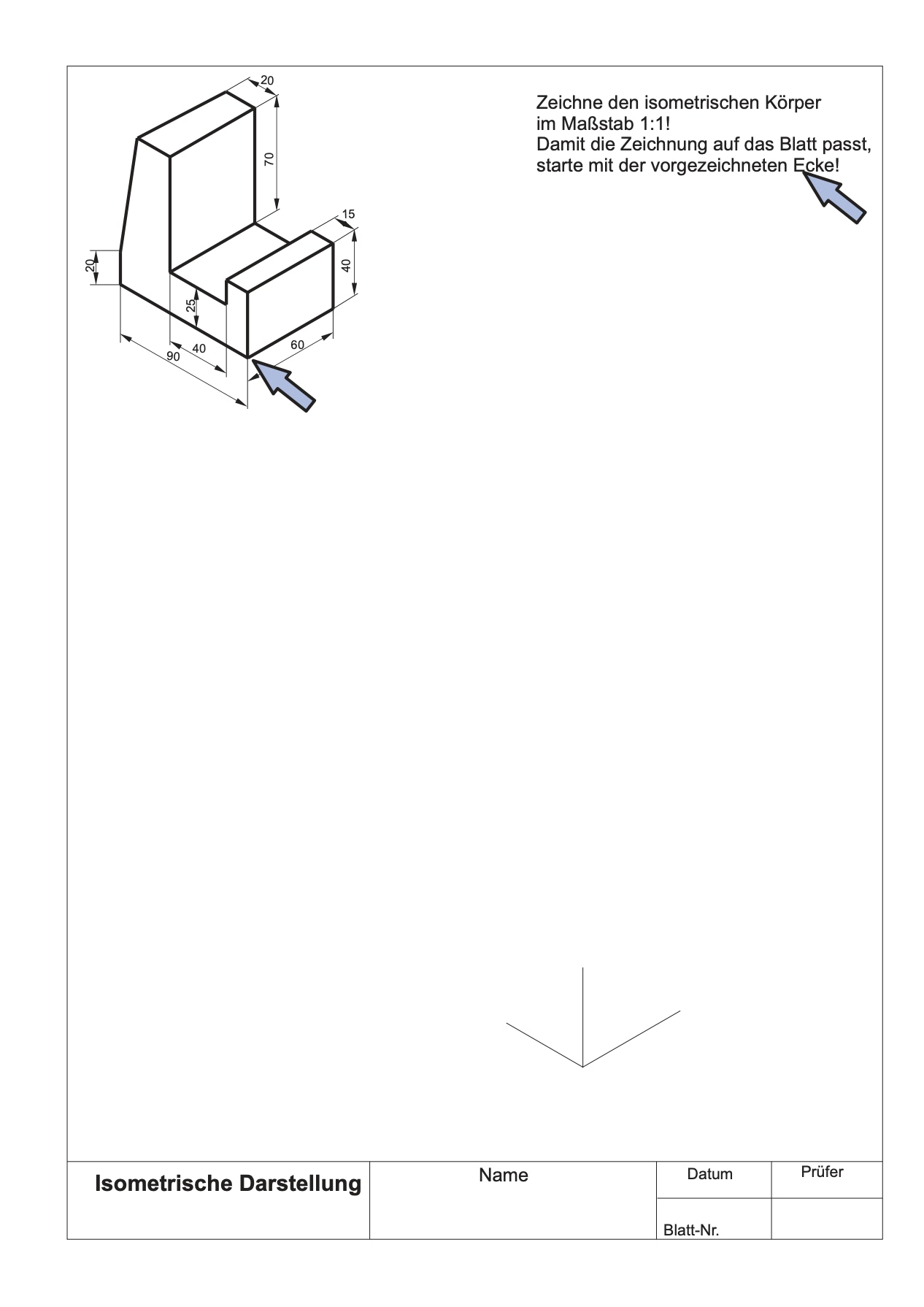

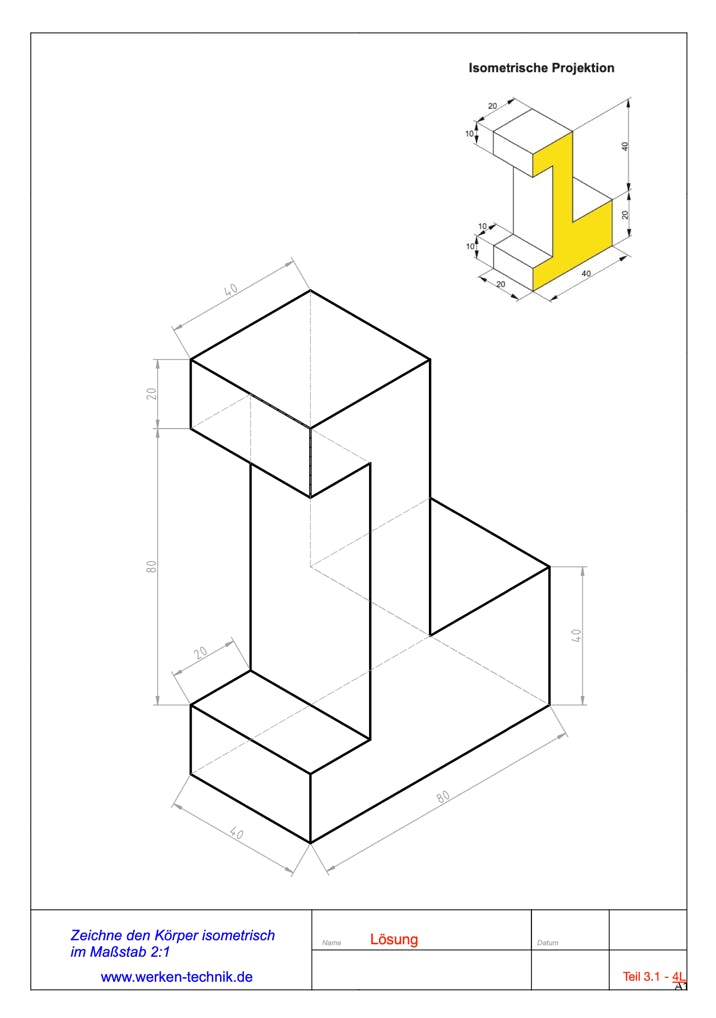

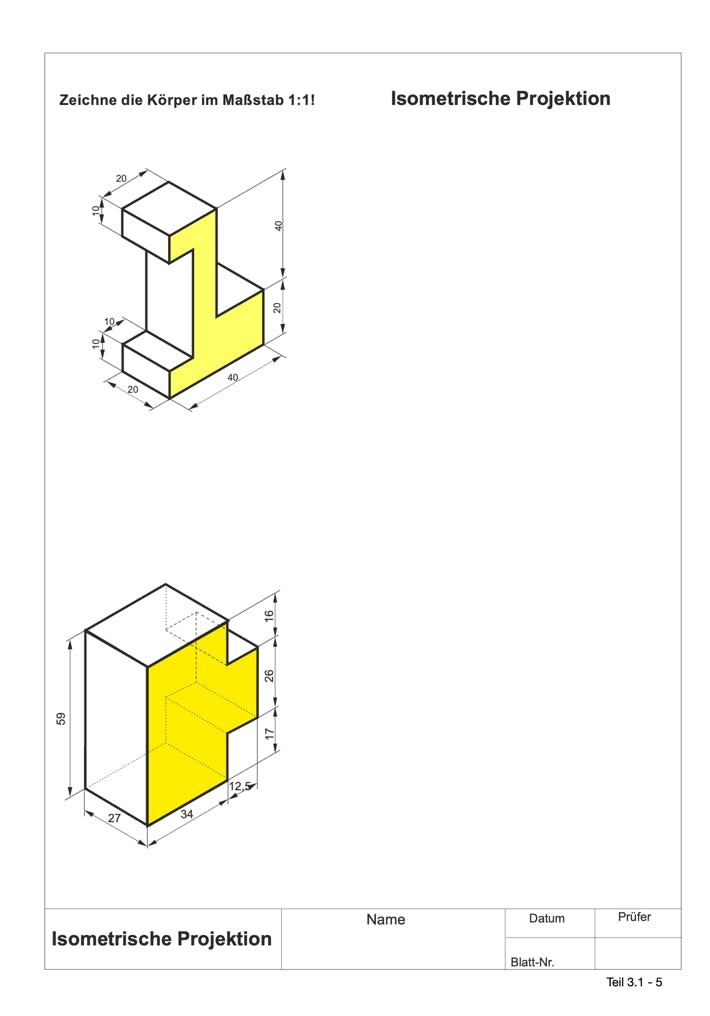

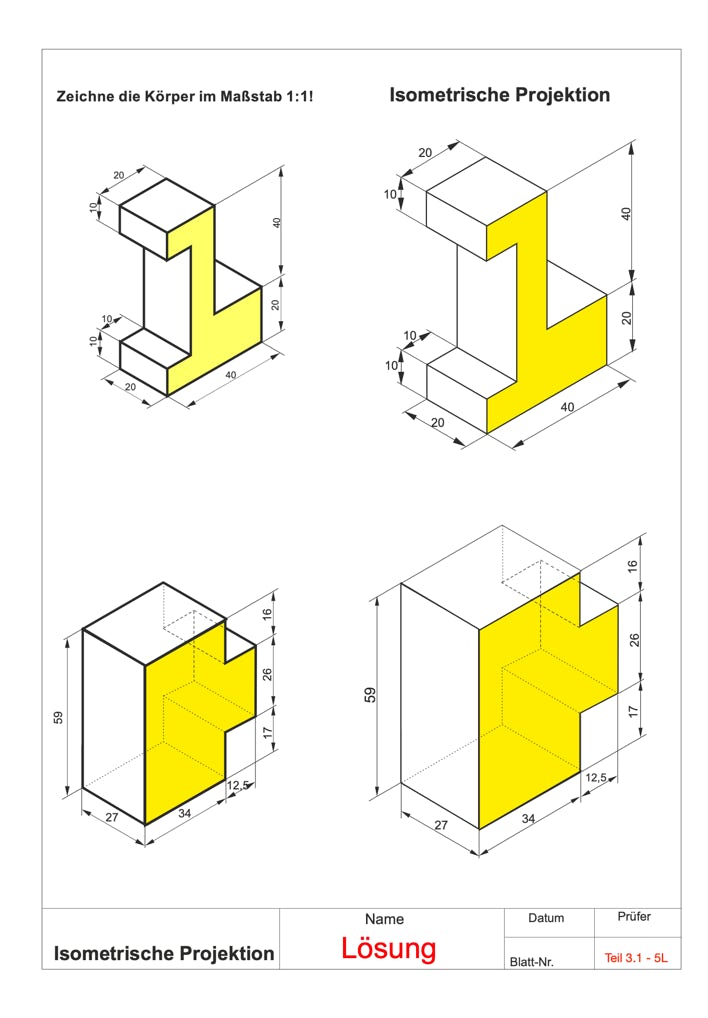

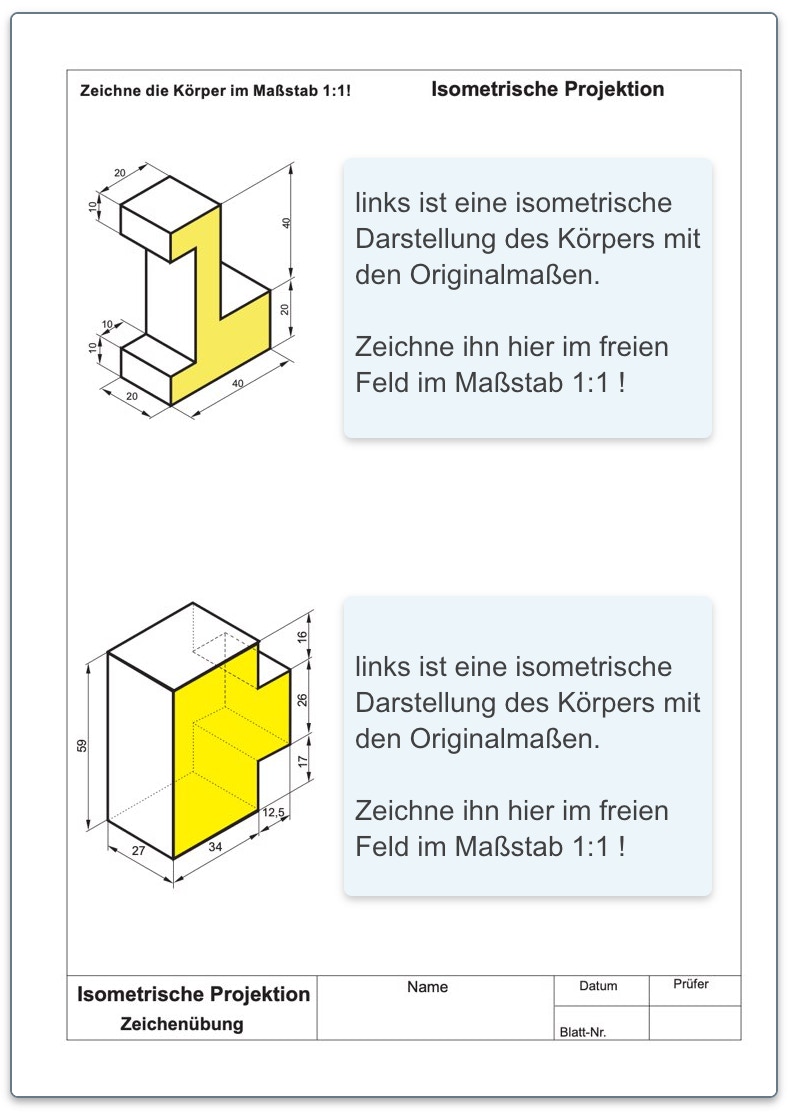

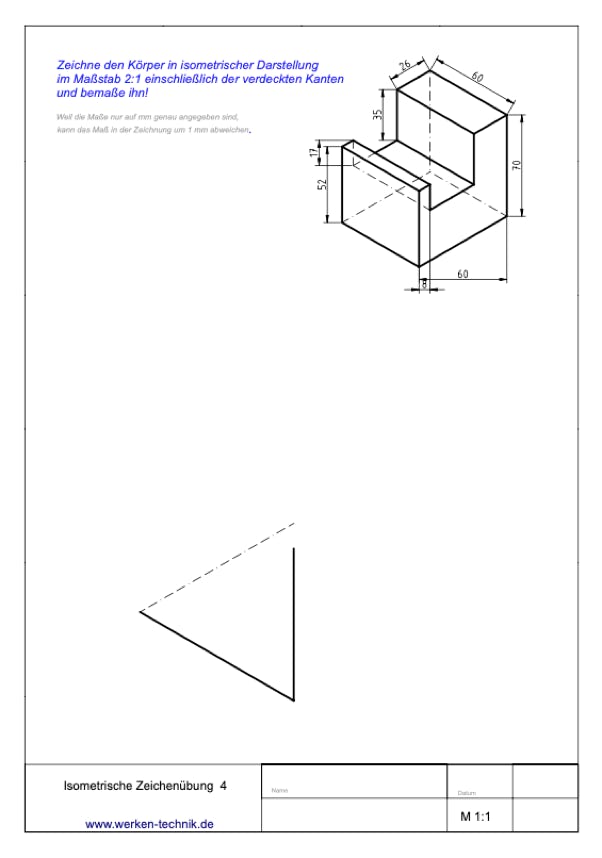

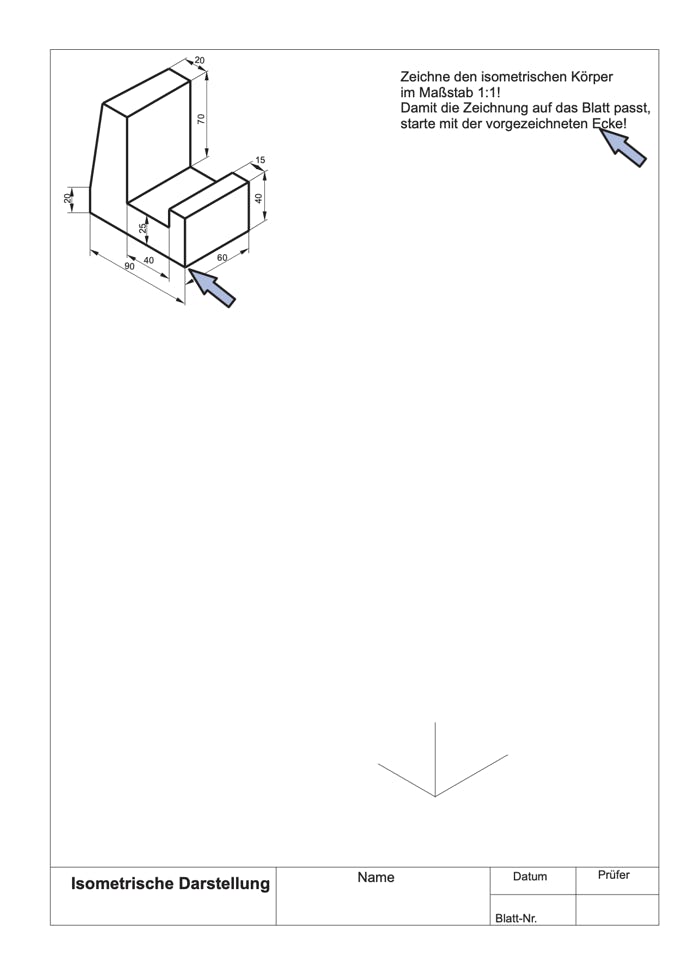

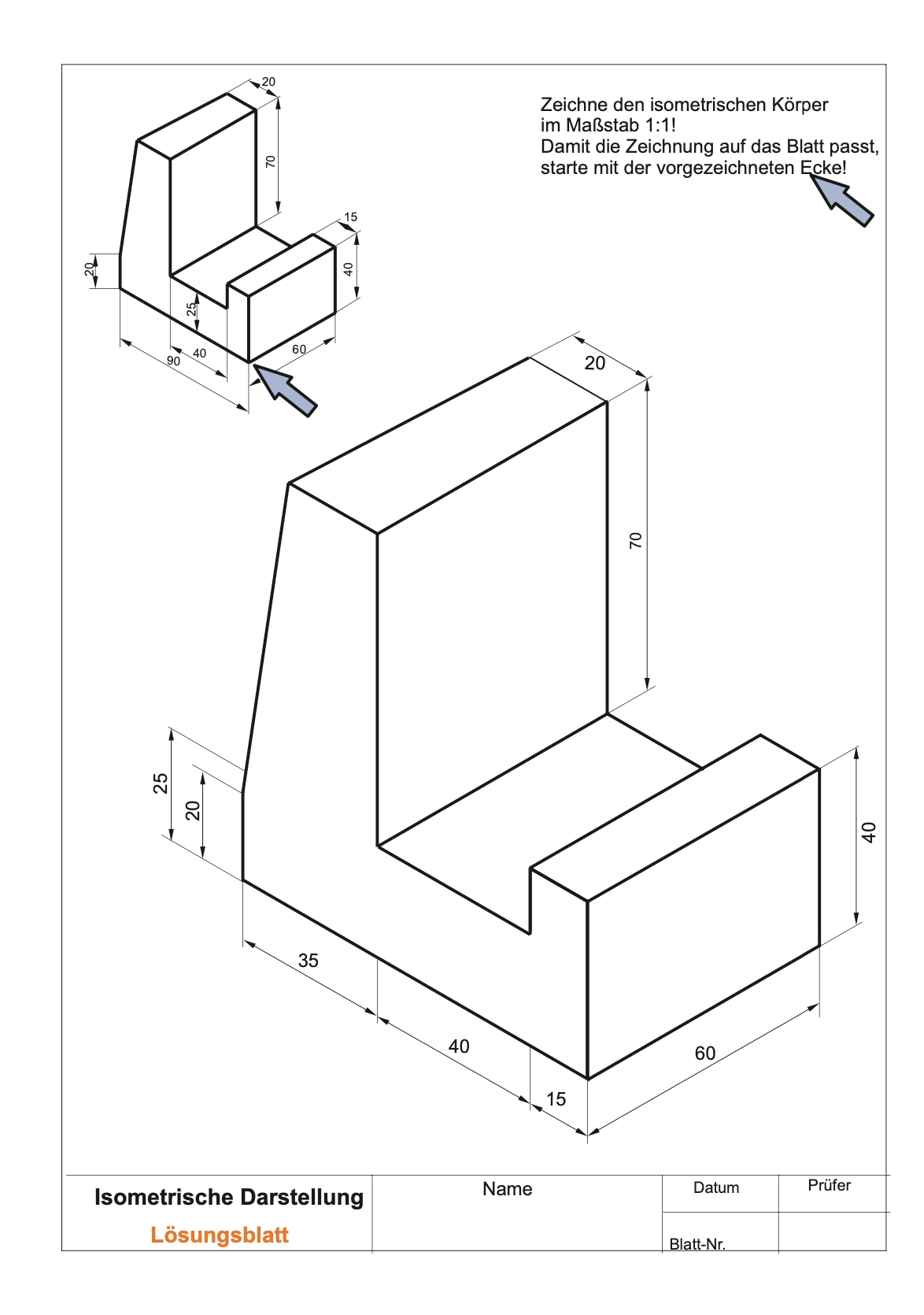

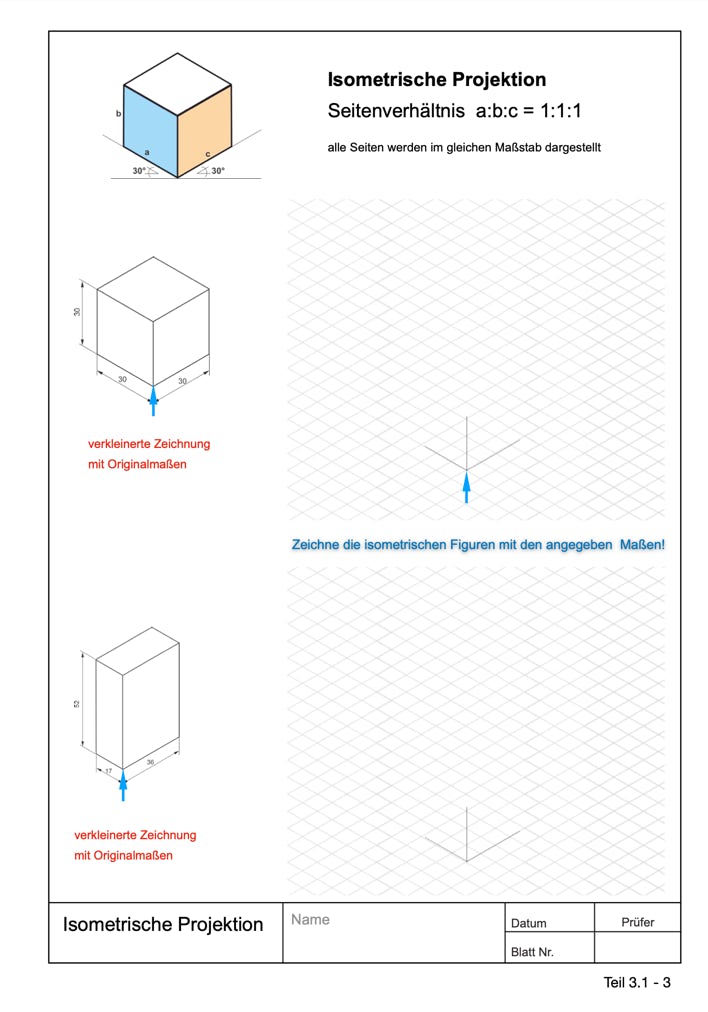

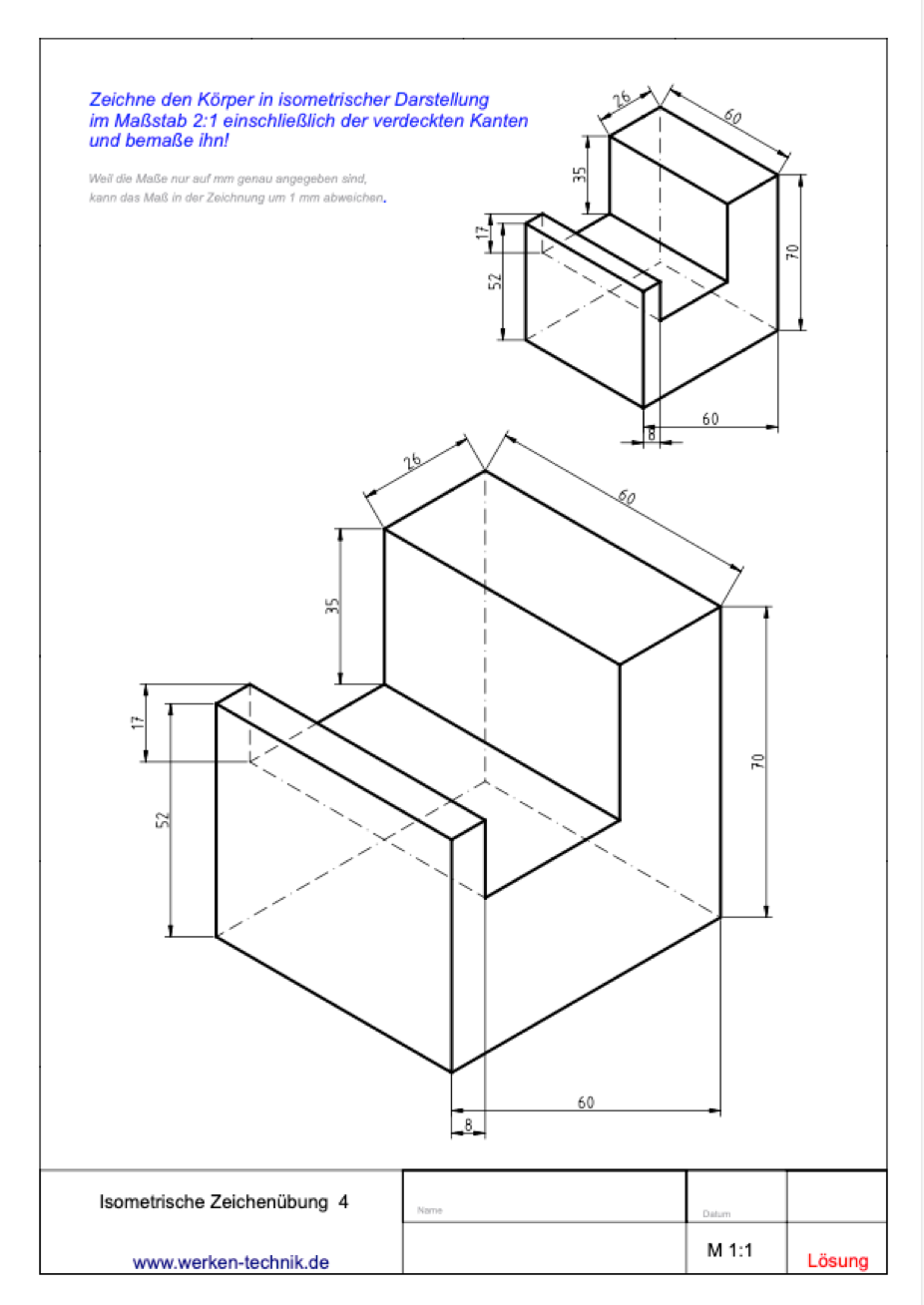

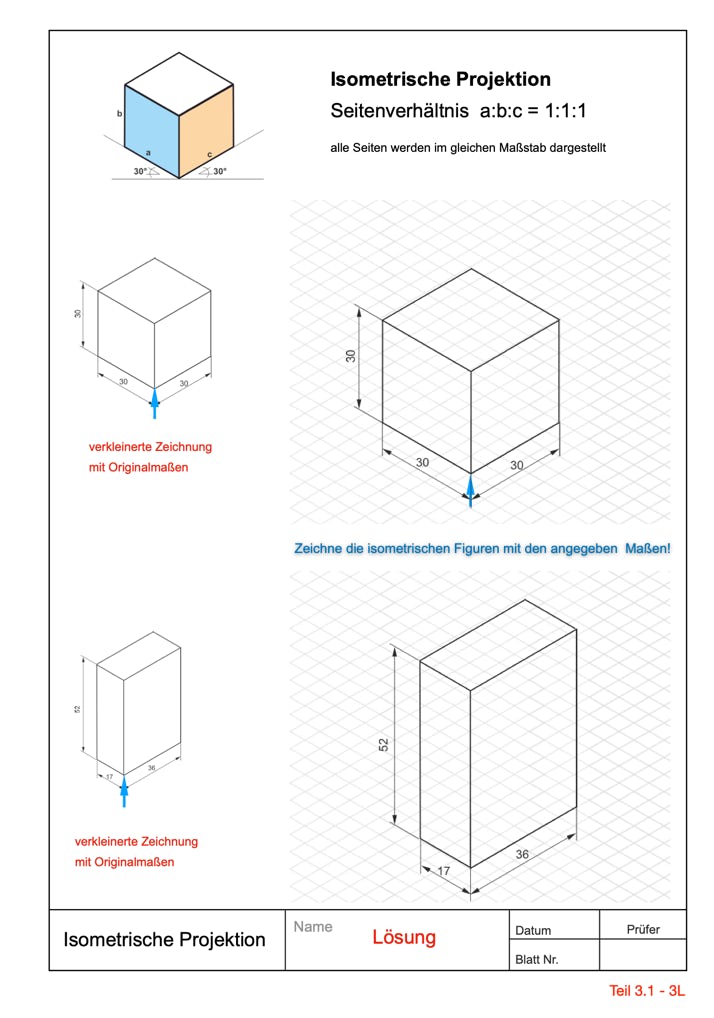

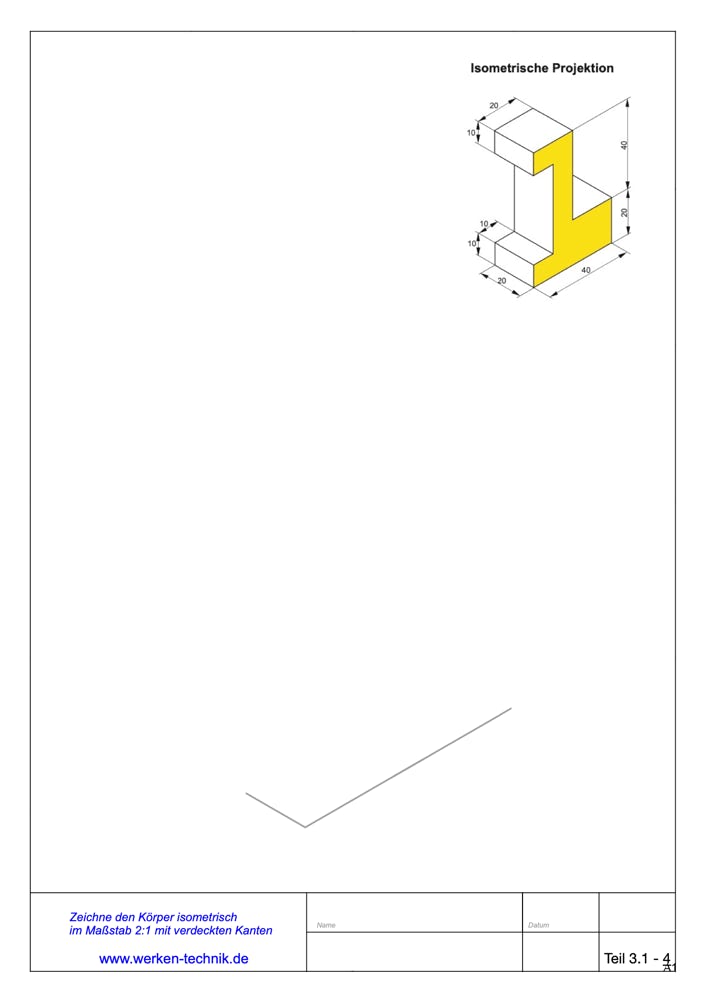

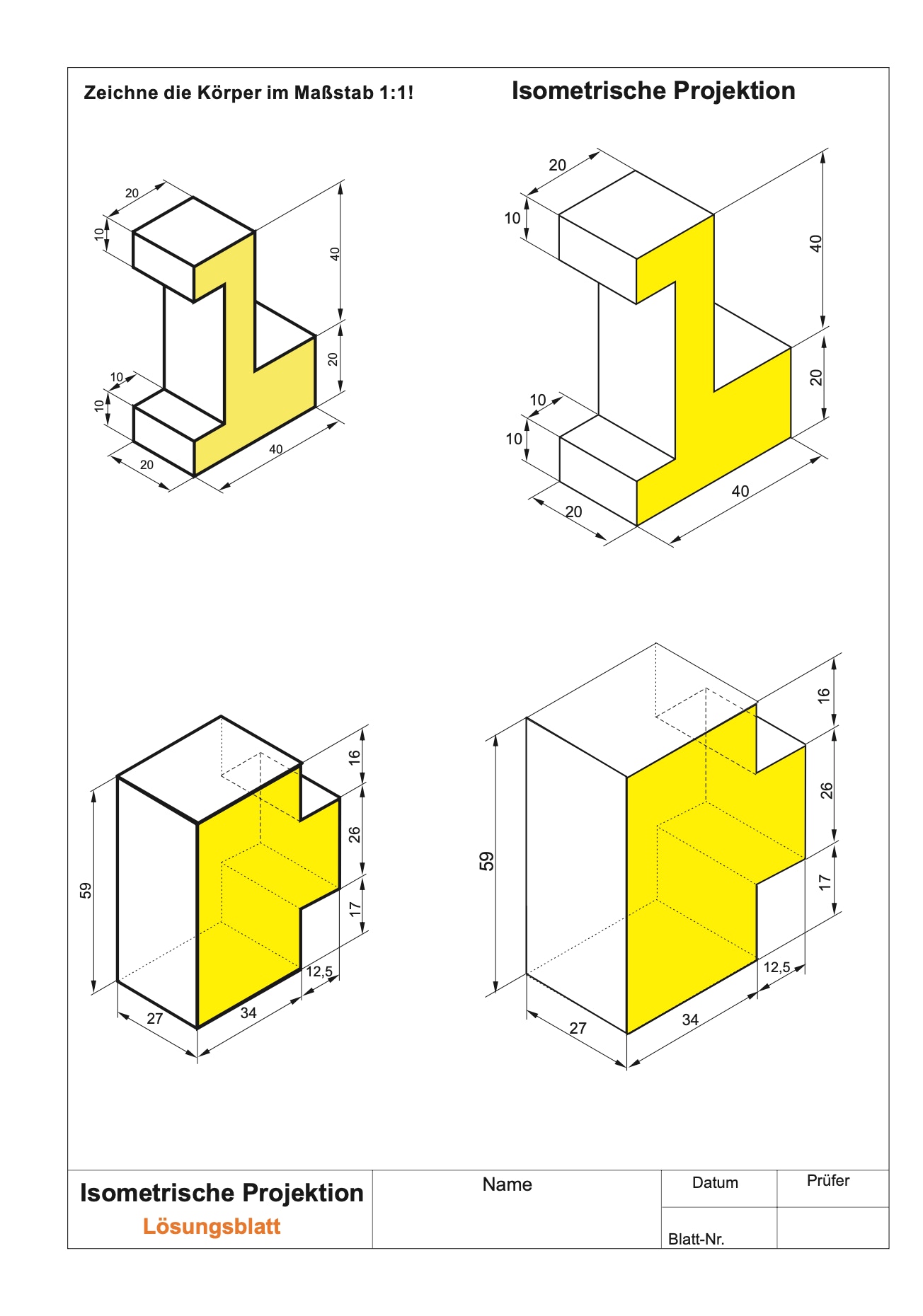

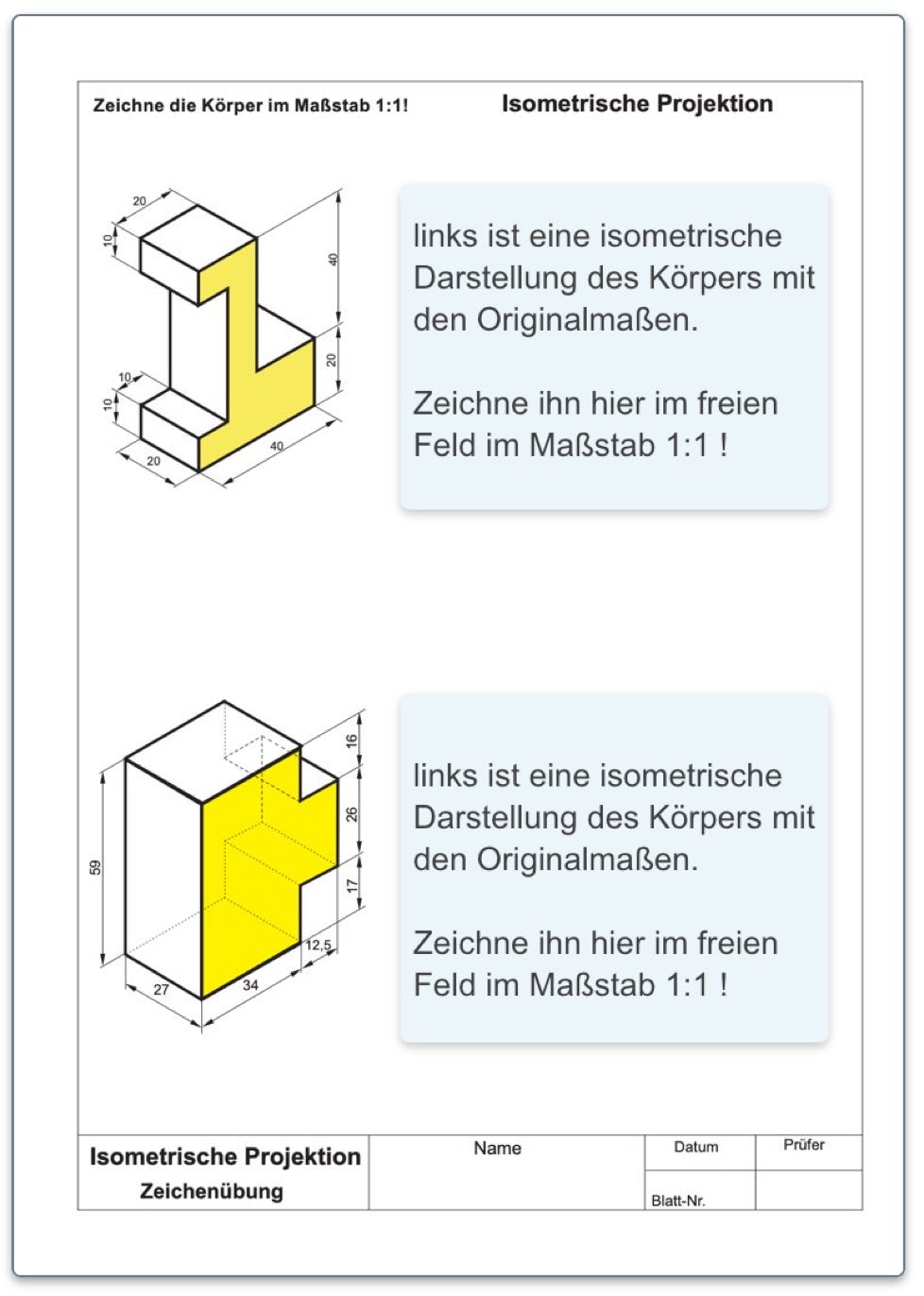

Mit diesen Arbeitsblättern übst Du das Zeichnen in isometrischer Darstellung:
Übungsblatt bearbeiten
zur Anleitung im Video
