isometrische Darstellung

______
______
______

Körper im Raum

PDF-Seiten ausdrucken

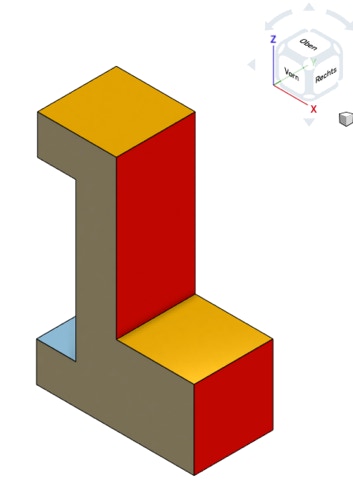

Wenn du auf den Körper oben klickst, öffnet sich eine Seite in onshape. Mit der rechten Maustaste kannst du den Körper im Raum bewegen.
Komme danach wieder hierher zurück!

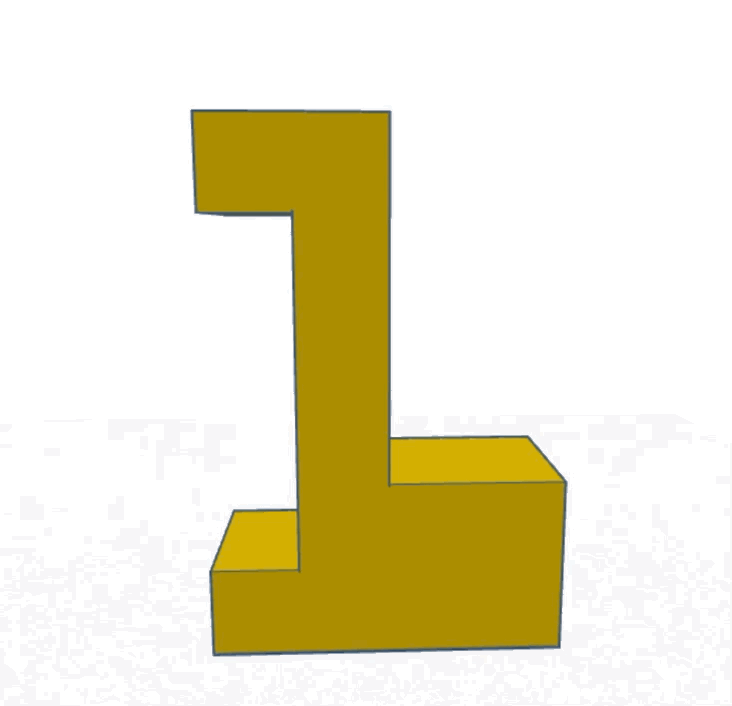

Unterschiedliche Ansichten eines Körpers aus verschiedenen Blickrichtungen

Ansichten eines Körpers aus verschiedenen Richtungen

Ansichten eines Körpers aus verschiedenen Richtungen

isometrische Darstellung

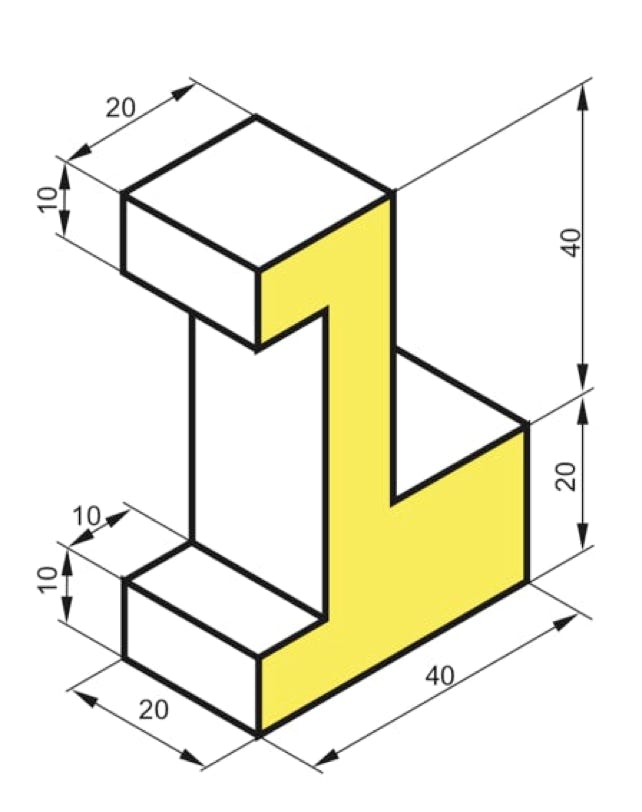

Technische Zeichnung als isometrische Darstellung

Mit der technischen Zeichnung wird ein dreidimensionaler Körper auf dem Zeichenblatt (zweidimensional) abgebildet.

Der Körper (Gegenstand) wird einzig anhand der Kanten und Ecken dargestellt.

>> Wie kann man einen dreidimensionalen Körper zweidimensional zeichnen?
