Informationen zum Unterricht
onshape kennen lernen
In diesem Lehrgang erlernen Schüler die Grundlagen des Technischen Zeichnens mit dem kostenlosen online -CAD Programm „onshape“.
Nach Infos und Übungen zum Programmfenster folgen einfache Konstruktionsaufgaben mit ausführlichen Anleitungen.
Die Schüler erarbeiten sich ihre Fähigkeiten im Umgang mit der CAD-Software durch „learning by doing“. Dabei werden sie durch Videos und PDF-Anleitungen unterstützt.
Aufbauend auf diesen Erfahrungen haben sie die Gelegenheit, Werkaufgaben durch einen CAD-Entwurf vorzubereiten und dann zu bauen - ein Ablauf, wie er bei der Produktion von Geräten, Maschinen in der Industrie üblich ist.
konstruieren mit CAD - dann bauen:
Technisches Zeichnen für Schüler an allgemein bildenden Schulen
1. Klicken Sie auf die Pfeile, um die Ansicht in Schritten von 45 Grad zu drehen.
2. Klicken Sie auf einen der weißen Kreise an den Ecken des Würfels, um zu einer
t r i m e t r i s c h e n Ansicht zurückzukehren.
3. Klicken Sie auf eine der Seiten des Würfels, um den Grafikbereich senkrecht zu dieser Ebene (oben, unten, vorne, hinten, rechts, links) anzuzeigen.
4. Der kleine Würfel (Ansicht-Tools) unter dem großen Ansichtswürfel enthält ein Menü mit zusätzlichen Anzeigeoptionen.
Klicken Sie auf den kleinen Abwärtspfeil, um das Menü zu öffnen:
In diesen Übungen erstellst Du die ersten 3-D-Modelle. Es beginnt ganz einfach. Ein Video zeigt wie Du vorgehen musst; genaue Anweisungen findest Du auf den PDF-Anleitungen.
onshape kennen lernen

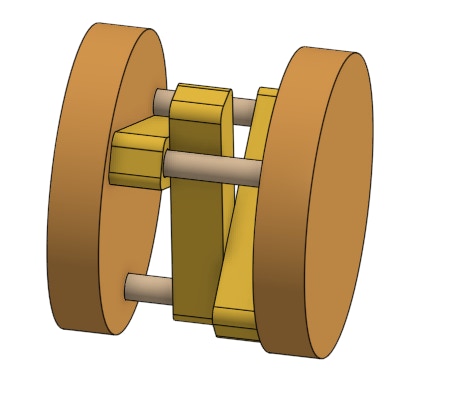

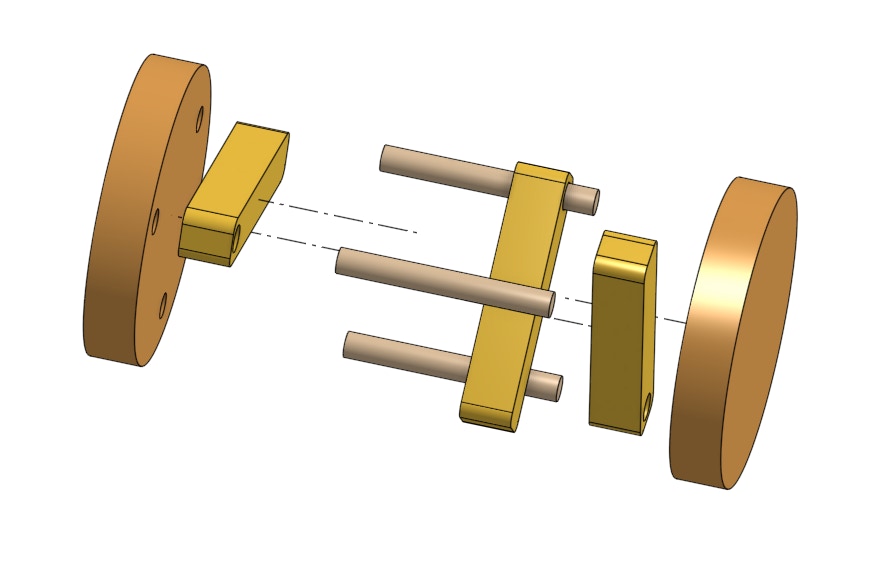

Klapperrolle
