Wie erstellt man ein 3D-Modell?

INHALT

HILFE

3️⃣

mit „Linear austragen“ wird aus der Fläche ein Körper

Das neue Dokument hat 2 Fenster.

Im Part Studio erstellst Du eine Skizze einer Seitenansicht

Verwende „Linear austragen“, um deine Skizze in die dritte Dimension zu erweitern. Du kannst die Extrusionshöhe eingeben oder die Funktion ziehen verwenden, um die Extrusion manuell anzupassen.

Klicke dazu auf das Werkzeug "Skizze“ in der Symbolleiste.
Wähle eine Ebene (wie die X-Y-Ebene) und zeichne deine Skizze mit Linien, Bögen und anderen geometrischen Formen.

Die Skizze ist erst fertiggestellt, wenn die Lage im Raum vollständig eindeutig ist. Dann erscheinen alle Linien der Skizze schwarz.
(vorher blau)

das Programm-Fenster

Dokument / Registerkarten

Ansichten auswählen

WERKEN-TECHNIK.DE

1) Anmeldung / Dokument erstellen:

Das neue Dokument hat 2 Fenster.

Um ein einfaches 3D-Modell zu erstellen, geht man folgendermaßen vor:

Besuche die Onshape-Website (https://www.onshape.com/) und melde dich in deinem Konto an oder erstelle ein neues Konto.
Nach dem Login kannst du ein neues Dokument erstellen.
Wähle Erstellen und dann "Dokument", um ein neues Dokument zu starten.
Das neue Dokument öffnet sich im Part Studio 1.
Hier wird der 3D - Körper konstruiert.

2) Skizze erstellen

Im Part Studio erstellst du eine Skizze.

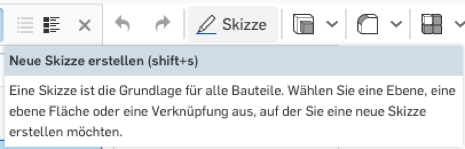

Klicke dazu auf das Werkzeug "Skizze“ in der Symbolleiste.

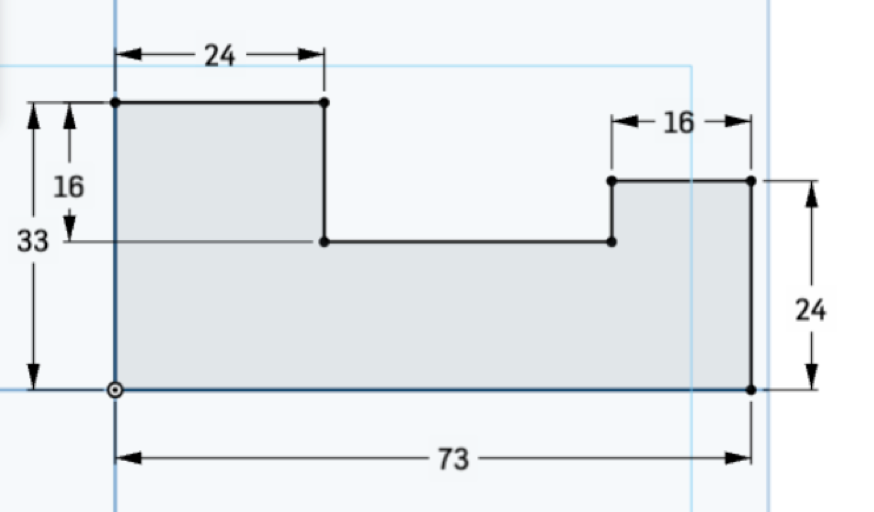

Wähle eine Ebene (wie die X-Y-Ebene) und zeichne deine Skizze mit Linien, Bögen und anderen geometrischen Formen.
Die Skizze ist erst fertiggestellt, wenn die Lage im Raum vollständig eindeutig ist.
Dann erscheinen alle Linien der Skizze schwarz. (vorher blau)

3) Linear austragen der Skizze

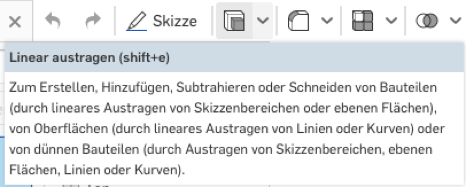

Verwende „Linear austragen“, um deine Skizze in die dritte Dimension zu erweitern. Du kannst die Extrusionshöhe eingeben oder die Funktion ziehen verwenden, um die Extrusion manuell anzupassen.

Hinzufügen von Features:

Mehrere Elemente hinzufügen:

Kontrolliere die Ansicht:

Nutze verschiedene Funktionen, um dein Modell weiter zu gestalten. Dazu gehören "Fillets" für abgerundete Kanten, "Chamfers" für abgeschrägte Kanten und andere Features je nach den Anforderungen deines Designs.

Füge weitere Skizzen, Extrusionen und Features hinzu, um dein Modell zu vervollständigen. Du kannst mehrere Komponenten erstellen und diese miteinander kombinieren.

Nutze die verschiedenen Ansichts- und Navigationswerkzeuge, um dein Modell zu inspizieren. Du kannst das Modell drehen, zoomen und verschieben, um es aus verschiedenen Perspektiven zu betrachten.

Wie erstellt man ein 3D-Modell?

Informationen zum Unterricht

onshape kennen lernen

In diesem Lehrgang erlernen Schüler die Grundlagen des Technischen Zeichnens mit dem kostenlosen online -CAD Programm „onshape“.

Nach Infos und Übungen zum Programmfenster folgen einfache Konstruktionsaufgaben mit ausführlichen Anleitungen.Die Schüler erarbeiten sich ihre Fähigkeiten im Umgang mit der CAD-Software durch „learning by doing“. Dabei werden sie durch Videos und PDF-Anleitungen unterstützt.

Aufbauend auf diesen Erfahrungen haben sie die Gelegenheit, Werkaufgaben durch einen CAD-Entwurf vorzubereiten und dann zu bauen - ein Ablauf, wie er bei der Produktion von Geräten, Maschinen in der Industrie üblich ist.

konstruieren mit CAD - dann bauen:

x

Technisches Zeichnen für Schüler an allgemein bildenden Schulen

1. Klicken Sie auf die Pfeile, um die Ansicht in Schritten von 45 Grad zu drehen.

2. Klicken Sie auf einen der weißen Kreise an den Ecken des Würfels, um zu einer

t r i m e t r i s c h e n Ansicht zurückzukehren.

3. Klicken Sie auf eine der Seiten des Würfels, um den Grafikbereich senkrecht zu dieser Ebene (oben, unten, vorne, hinten, rechts, links) anzuzeigen.

4. Der kleine Würfel (Ansicht-Tools) unter dem großen Ansichtswürfel enthält ein Menü mit zusätzlichen Anzeigeoptionen.

Klicken Sie auf den kleinen Abwärtspfeil, um das Menü zu öffnen:

In diesen Übungen erstellst Du die ersten 3-D-Modelle. Es beginnt ganz einfach. Ein Video zeigt wie Du vorgehen musst; genaue Anweisungen findest Du auf den PDF-Anleitungen.

onshape kennen lernen

Verwende „Linear austragen“, um deine Skizze in die dritte Dimension zu erweitern. Du kannst die Extrusionshöhe eingeben oder die Funktion ziehen verwenden, um die Extrusion manuell anzupassen.

1) Anmeldung / Dokument erstellen:

Um ein einfaches 3D-Modell zu erstellen, geht man folgendermaßen vor:

2) Skizze erstellen

Im Part Studio erstellst du eine Skizze.

Klicke dazu auf das Werkzeug "Skizze“ in der Symbolleiste.

3) Linear austragen der Skizze

Verwende „Linear austragen“, um deine Skizze in die dritte Dimension zu erweitern. Du kannst die Extrusionshöhe eingeben oder die Funktion ziehen verwenden, um die Extrusion manuell anzupassen.

Hinzufügen von Features:

Mehrere Elemente hinzufügen:

Kontrolliere die Ansicht:

Nutze verschiedene Funktionen, um dein Modell weiter zu gestalten. Dazu gehören "Fillets" für abgerundete Kanten, "Chamfers" für abgeschrägte Kanten und andere Features je nach den Anforderungen deines Designs.

Füge weitere Skizzen, Extrusionen und Features hinzu, um dein Modell zu vervollständigen. Du kannst mehrere Komponenten erstellen und diese miteinander kombinieren.

Nutze die verschiedenen Ansichts- und Navigationswerkzeuge, um dein Modell zu inspizieren. Du kannst das Modell drehen, zoomen und verschieben, um es aus verschiedenen Perspektiven zu betrachten.

Nach Infos und Übungen zum Programmfenster folgen einfache Konstruktionsaufgaben mit ausführlichen Anleitungen.
Die Schüler erarbeiten sich ihre Fähigkeiten im Umgang mit der CAD-Software durch „learning by doing“. Dabei werden sie durch Videos und PDF-Anleitungen unterstützt.
