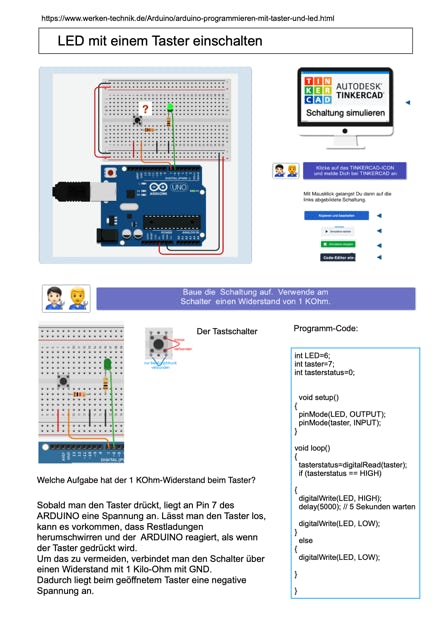

LED mit einem Taster einschalten
ACHTUNG! Sie haben nur Zugang zu TINKERCAD,
wenn Sie angemeldet sind! So melden Sie sich an:

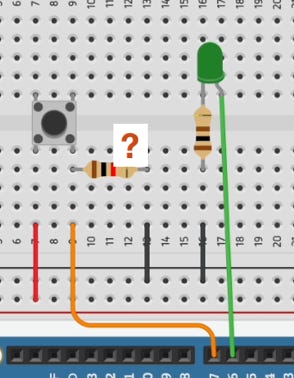

Welche Aufgabe hat der 1 KOhm-Widerstand beim Taster?
Sobald man den Taster drückt, liegt an Pin 7 des ARDUINO eine Spannung an. Lässt man den Taster los, kann es vorkommen, dass Restladungen herumschwirren und der ARDUINO reagiert, als wenn der Taster gedrückt wird.
Um das zu vermeiden, verbindet man den Schalter über einen Widerstand mit 1 Kilo-Ohm mit GND.
Dadurch liegt beim geöffnetem Taster eine negative Spannung an.

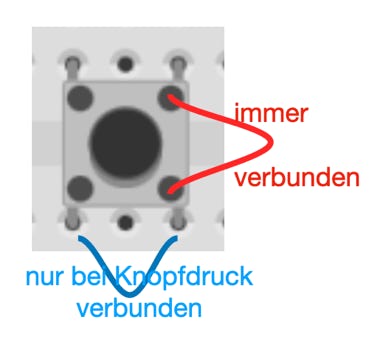

Der Tastschalter
Willkommen bei ARDUINO im Technikunterricht!
Vor dem Hintergrund der Digitalisierung wächst auch die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. Megatrends wie Industrie 4.0 führen zu vielfältigen Verknüpfungen zwischen Technik und Informatik. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Hilfestellung für den Unterricht zu diesem Thema unter Verwendung des ARDUINO UNO.
Schwerpunkt-Thema: Bauteile und Aufbewahrung organisieren
Mit Mausklick gelangst Du dann auf die links abgebildete Schaltung.
ACHTUNG!
Zur Schaltung geht es nur, wenn Sie bei TINKERCAD angemeldet sind!
Hier melden Sie sich an:
Willkommen bei ARDUINO im Technikunterricht!
Vor dem Hintergrund der Digitalisierung wächst die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Unterrichtshilfen für den Bereich Steuern und Regeln im Technikunterricht - auch mit praktischen Anwendungen.
ARDUINO Hardware
Klicke auf das TINKERCAD-ICON
und melde Dich bei TINKERCAD an.
Inhalt
Willkommen bei ARDUINO im Technikunterricht!
Vor dem Hintergrund der Digitalisierung wächst die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Unterrichtshilfen für den Bereich Steuern und Regeln im Technikunterricht - auch mit praktischen Anwendungen.
ARDUINO Hardware

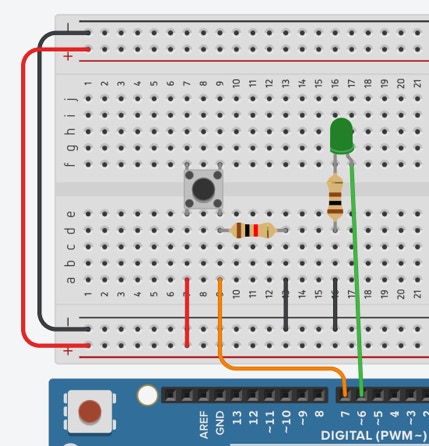

Schalter einen Widerstand von 1 KOhm.
Verbinde den ARDUINO mit dem Computer.
Welche Aufgabe hat der 1 KOhm-Widerstand beim Taster?
Sobald man den Taster drückt, liegt an Pin 7 des ARDUINO eine Spannung an. Lässt man den Taster los, kann es vorkommen, dass Restladungen herumschwirren und der ARDUINO reagiert, als wenn der Taster gedrückt wird.
Um das zu vermeiden, verbindet man den Schalter über einen Widerstand mit 1 Kilo-Ohm mit GND.
Dadurch liegt beim geöffnetem Taster eine negative Spannung an.
- • Starte das ARDUINO Programmfenster und
klicke auf neues Programmfenster:
- • kopiere rechts den Programm-Code („sketch“)
- • Lade ihn hoch auf den ARDUINO.
Programm-Code:
int LED=6;
int taster=7;
int tasterstatus=0;
void setup()
{
pinMode(LED, OUTPUT);
pinMode(taster, INPUT);
}
void loop()
{
tasterstatus=digitalRead(taster);
if (tasterstatus == HIGH)
{
digitalWrite(LED, HIGH);
delay(5000); // 5 Sekunden warten
digitalWrite(LED, LOW);
}
else
{
digitalWrite(LED, LOW);
}
}
