Erste Schritte mit dem ARDUINO

Im Video lernst Du, wie ein Programm (Sketch)
für den ARDUINO aufgebaut ist am Beispiel von „Blink“.

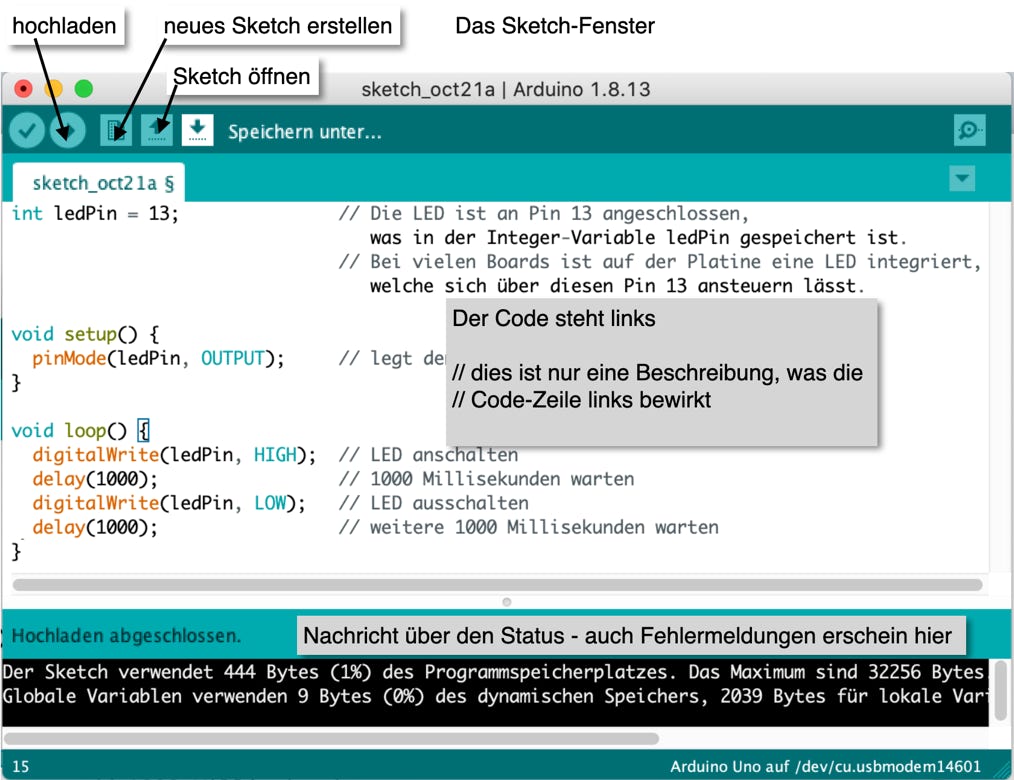

Aufbau des Programm-Fensters

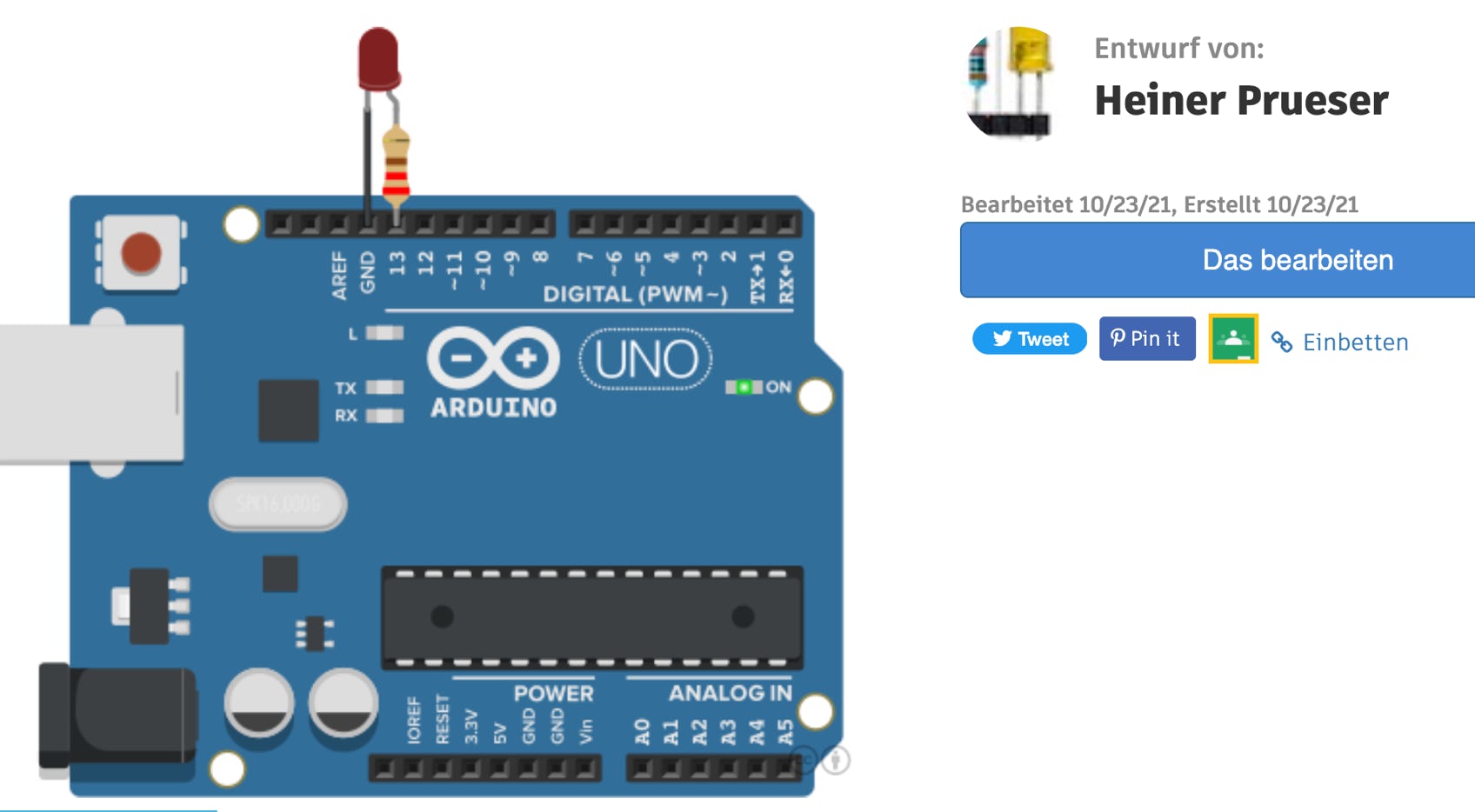

Mit Klick auf das TINKERCAD-icon gelangst DU zu dieser Schaltung auf TINKERCAD.

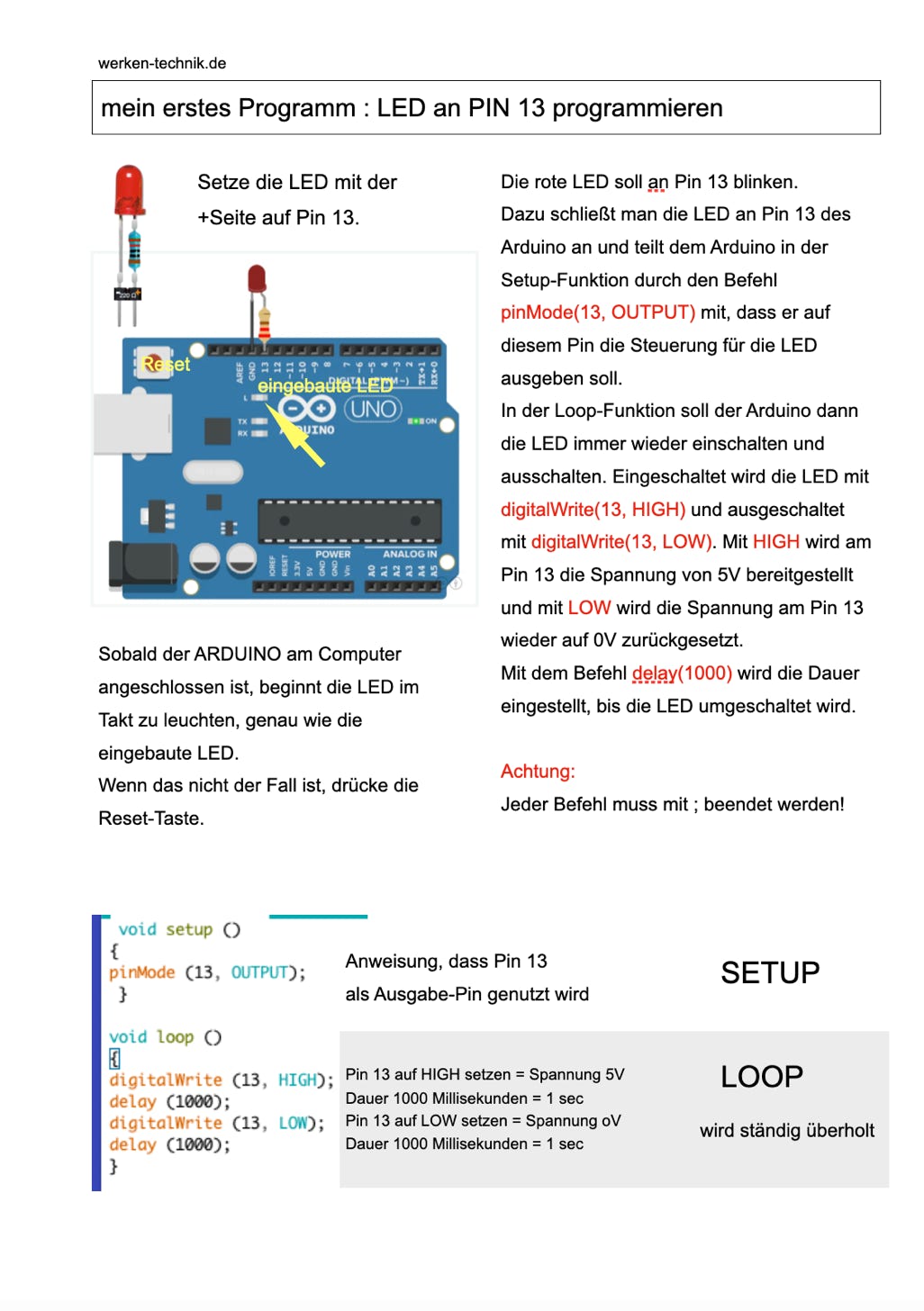

Dein erstes Programm: Blink

- Eine LED mit Vorwiderstand soll blinken

Schaltung simulieren mit Tinkercad

Stoppe die Simulation und

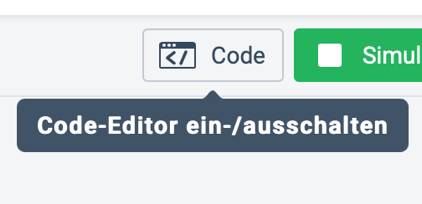

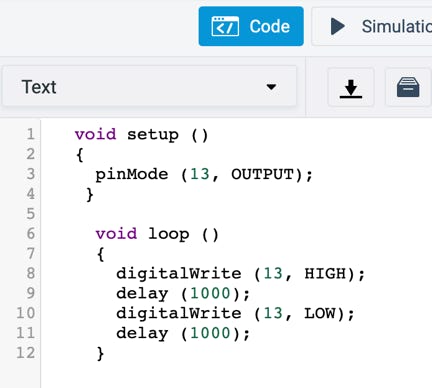

öffne den CODE-Editor

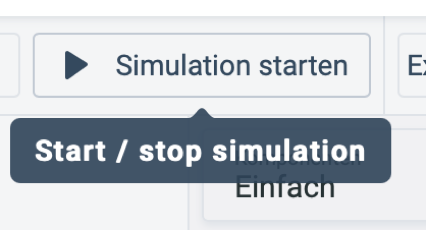

Starte die Simulation

Verändere im CODE die Zeiten im Delay

Baue die Schaltung auf. Verbinde den ARDUINO mit dem Computer.

Starte das ARDUINO Programmfenster und

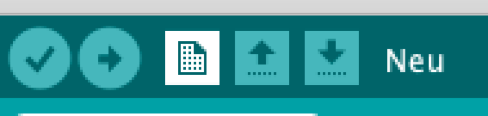

klicke auf neues Programmfenster:

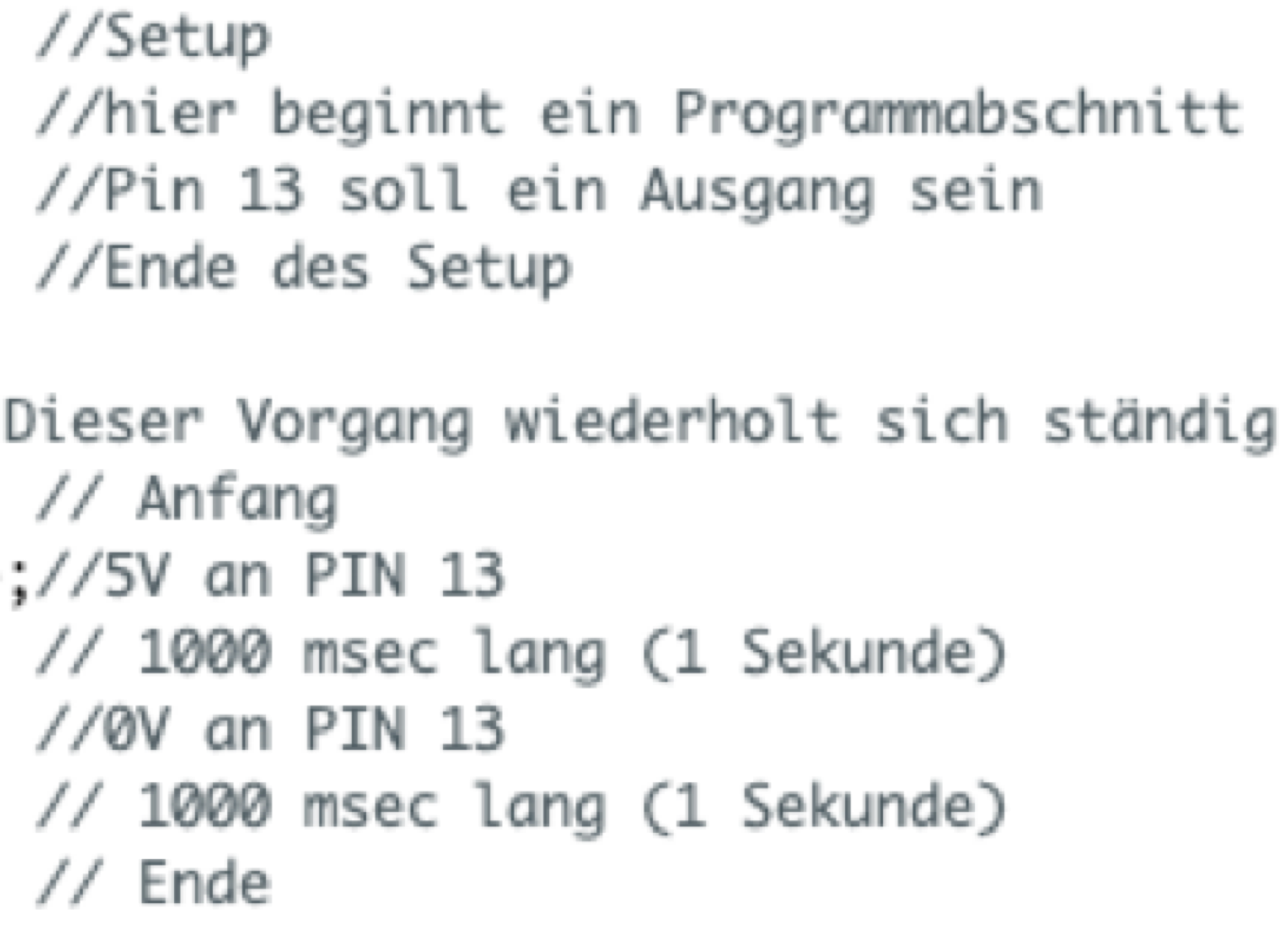

kopiere rechts den Programm-Code („sketch“)
Lade ihn hoch auf den ARDUINO.
Verändere die Blinkzeiten im Programmcode

siehe Veränderung 1
siehe Veränderung 2
lade den veränderten Code hoch

void setup ()

{

pinMode (13, OUTPUT);

}

void loop ()

{

digitalWrite (13, HIGH);

delay (1000);

digitalWrite (13, LOW);

delay (1000);

}

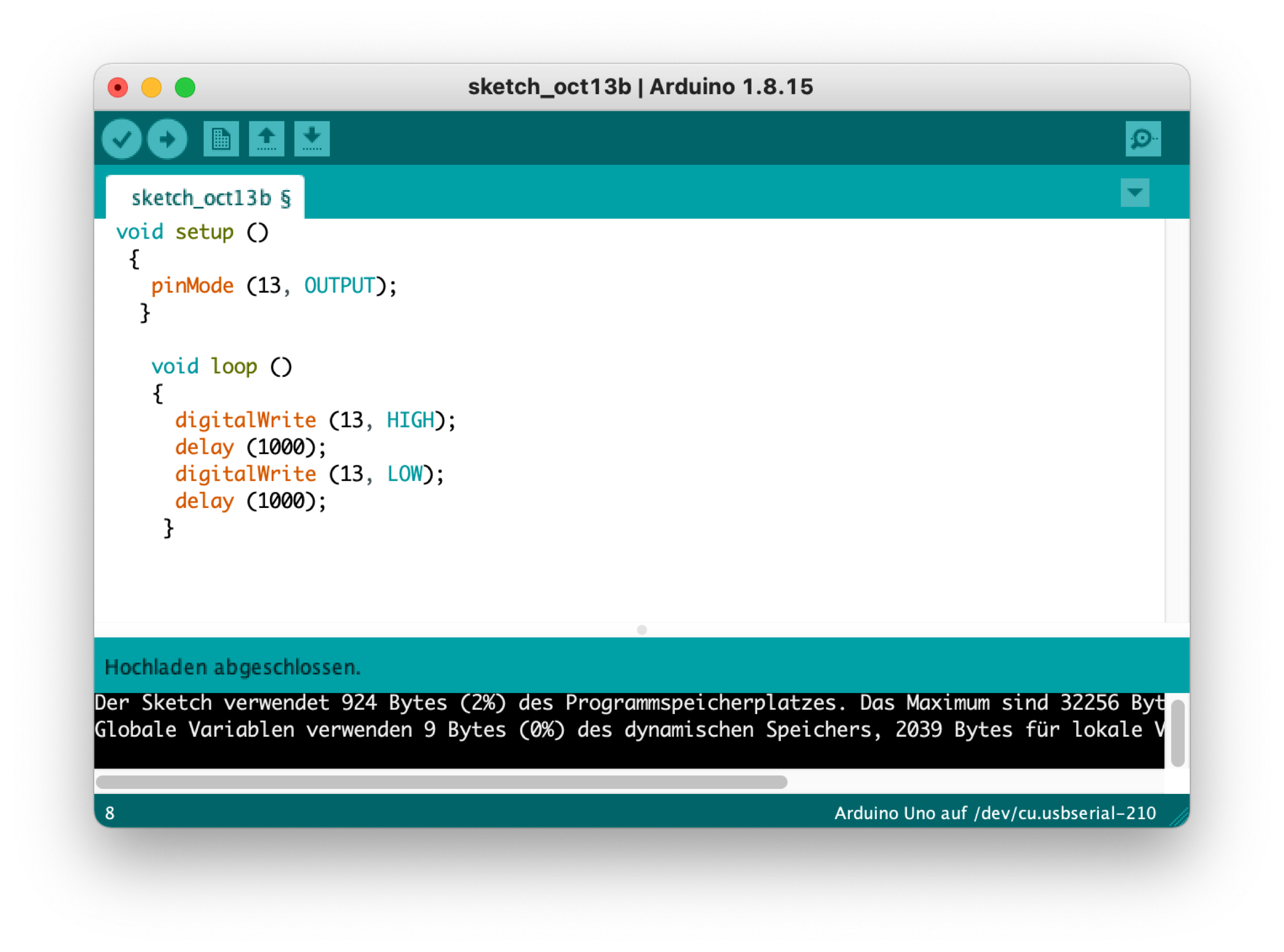

Programm-Fenster

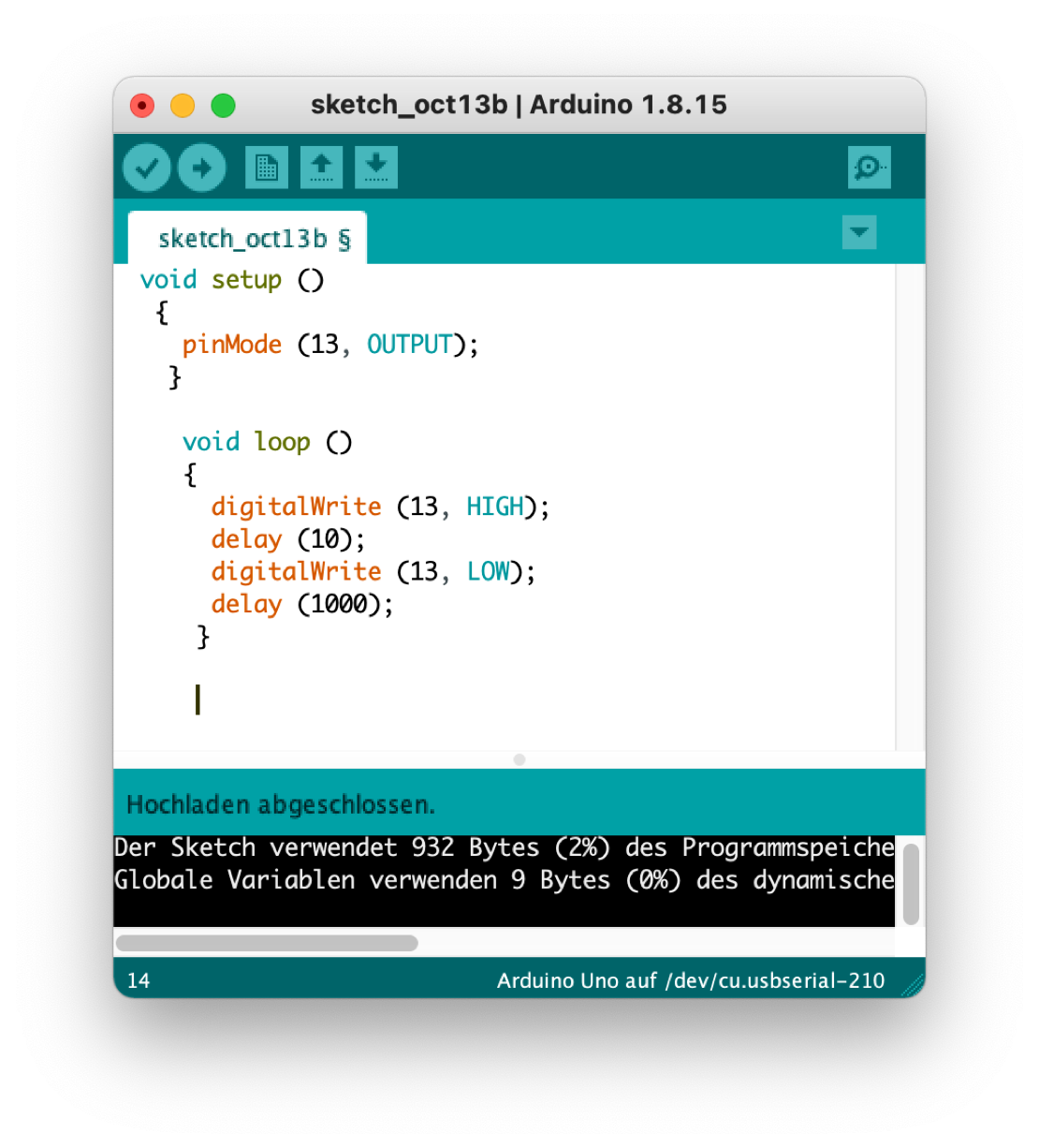

Veränderung 1

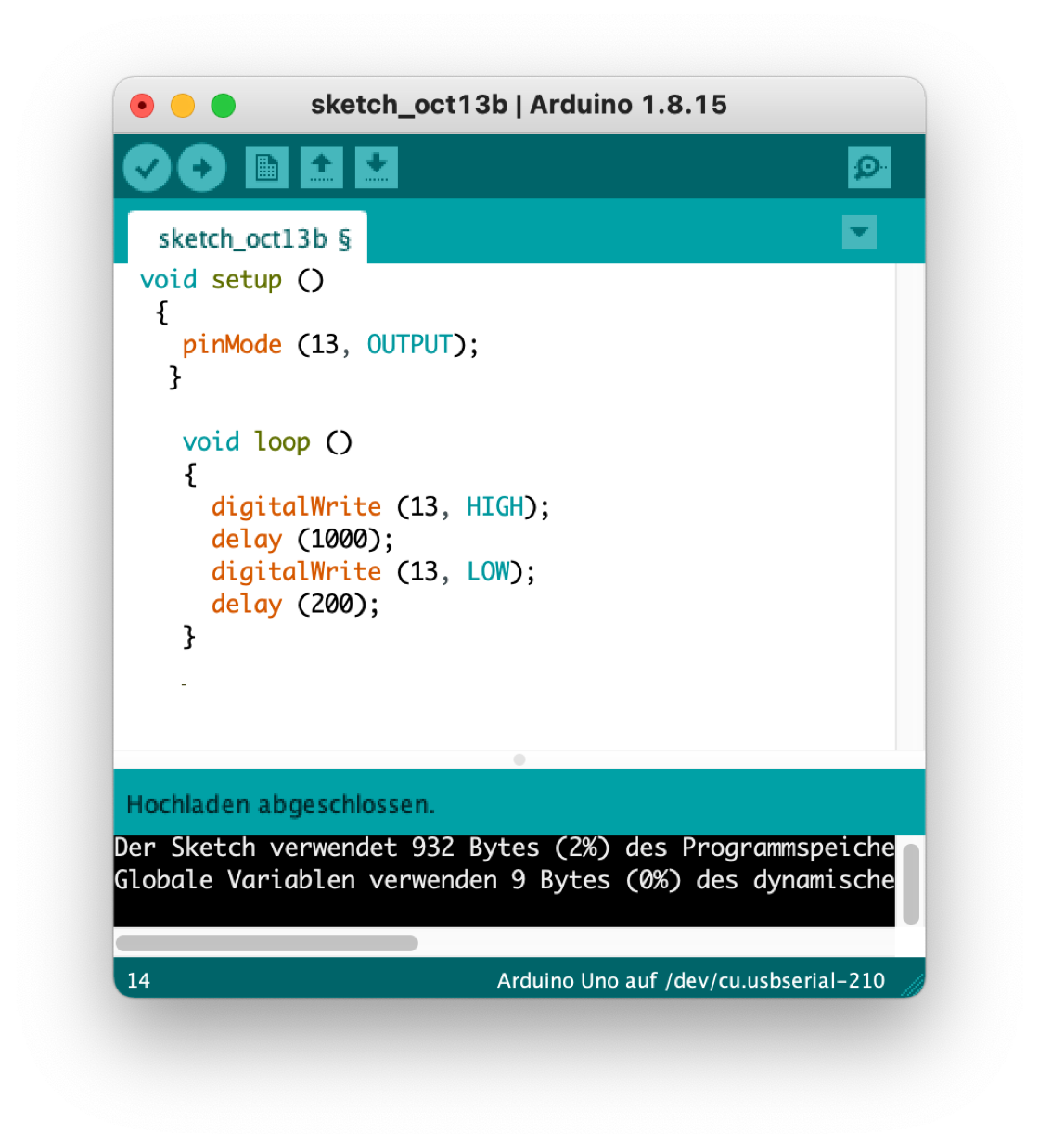

Veränderung 2
