Elektronik: Der Transistor als Verstärker in einfachen Schaltungen

Feuchtigkeitssensor

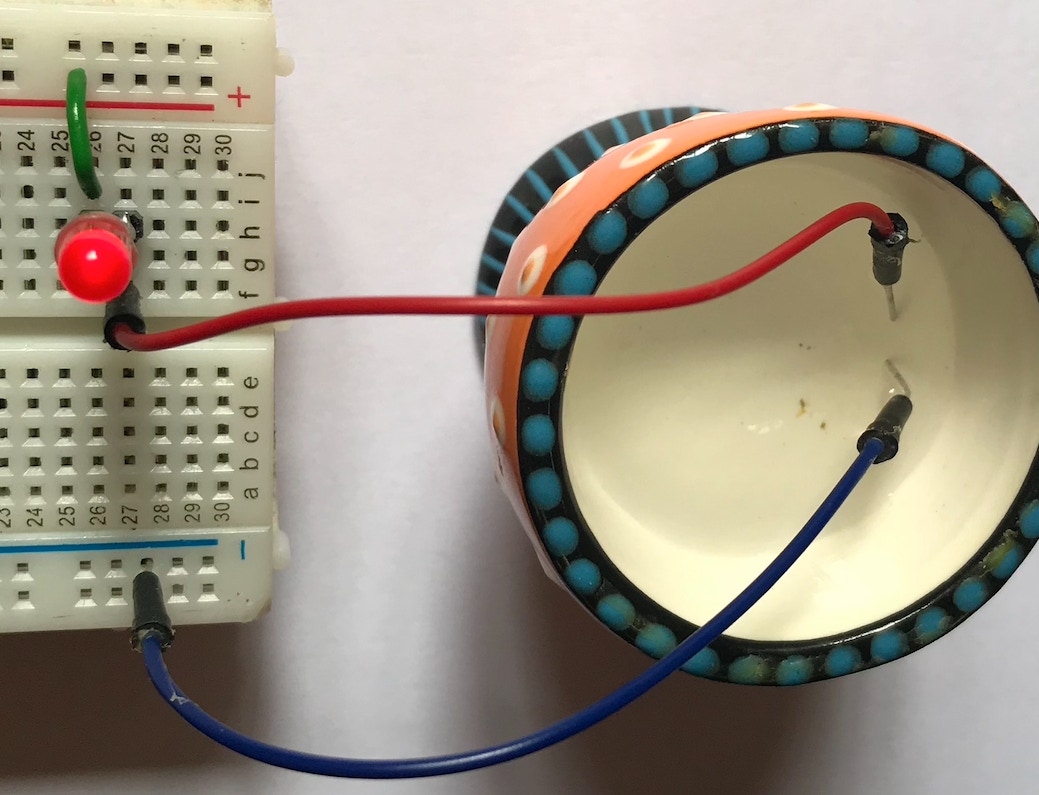

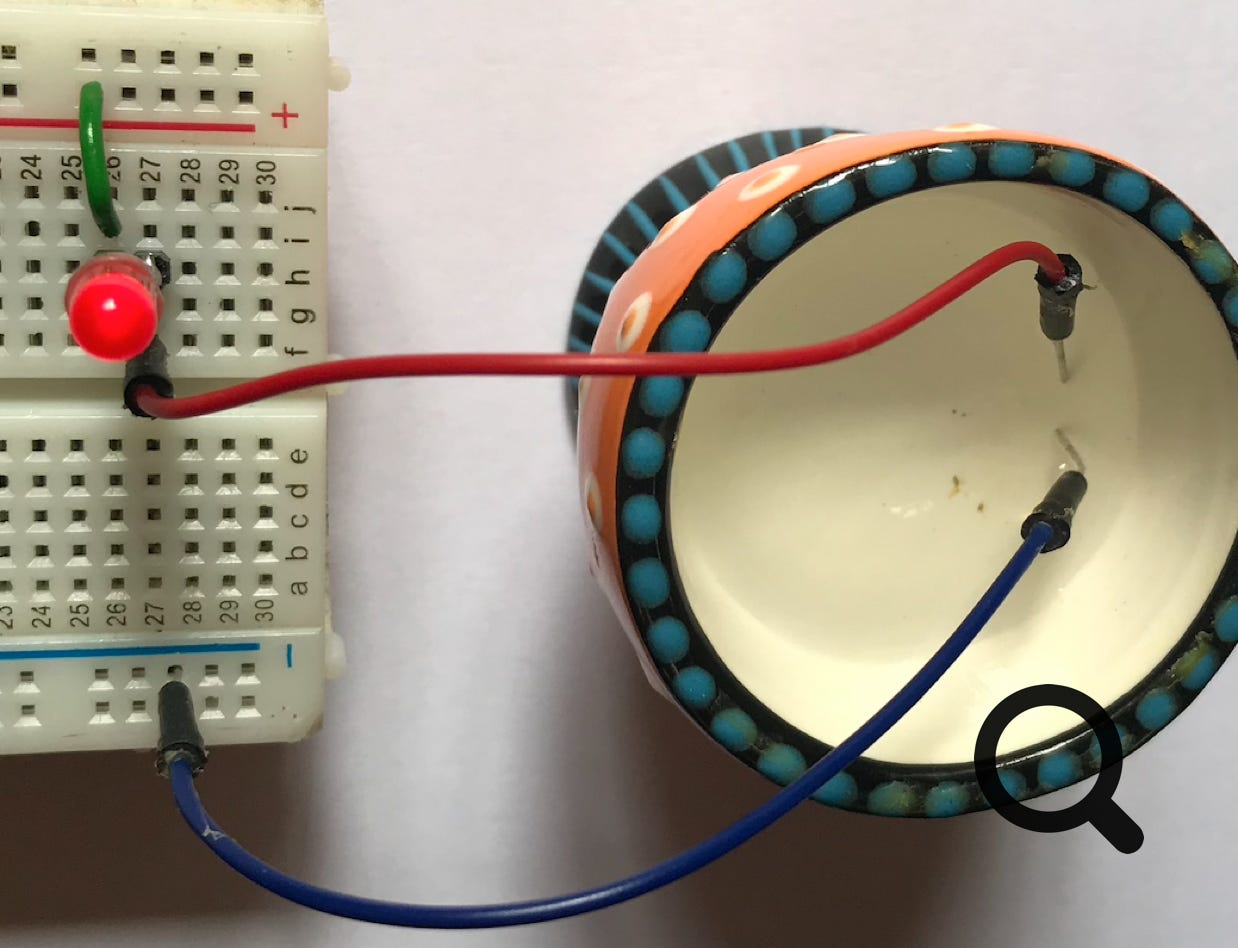

Feuchtigkeitssensor (1)

Baue den Versuch auf dem Breadboard auf.

Halte die beiden Kabelenden in Wasser,
auf ein feuchtes Tuch oder an die Zunge.

Dämmerungsschalter

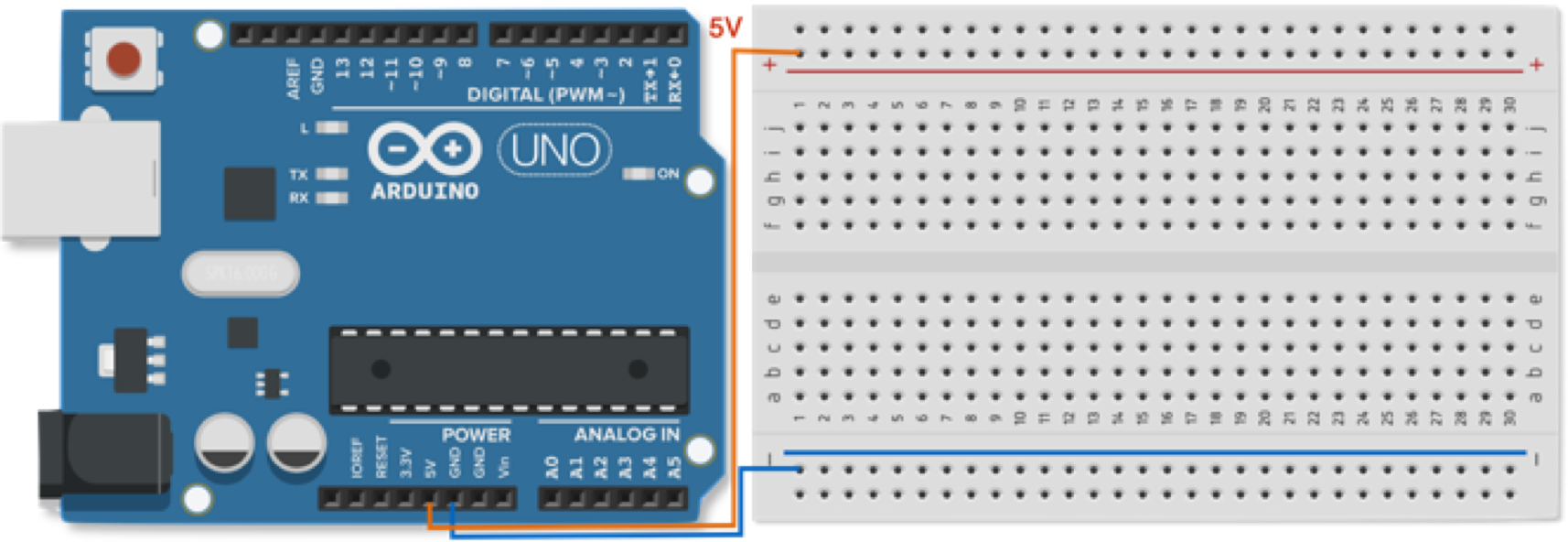

Breadboard mit 5 V Gleichstrom vom ARDUINO

Ergebnis:

Die LED leuchtet nur sehr schwach, weil zwischen den Kabelenden ein sehr großer Widerstand für den Strom zu überwinden ist.

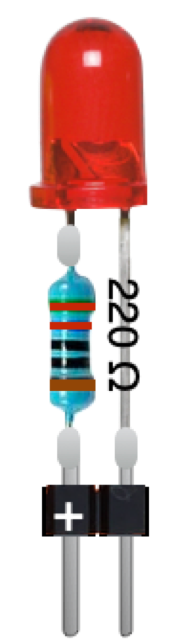

Bei Kontakt der Kabelenden leuchtet die LED hell. Der Vorwiderstand verhindert sann, dass die LED „durchbrennt“.

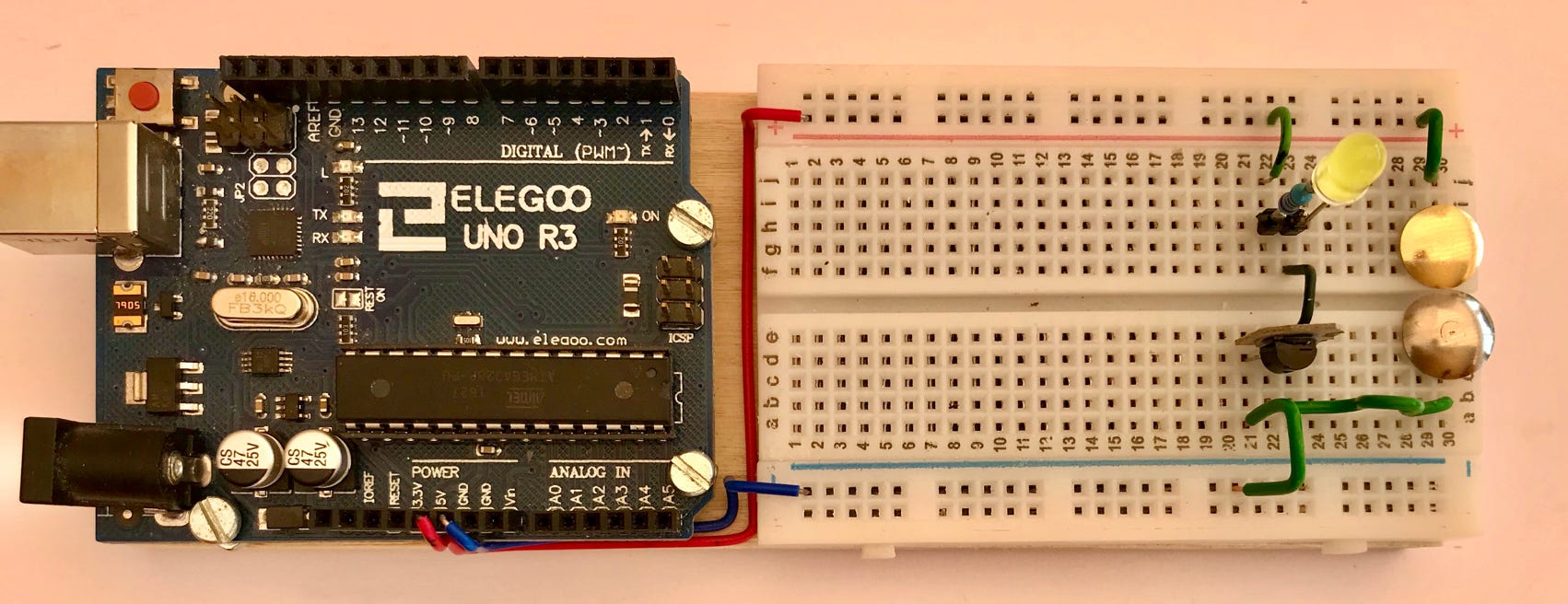

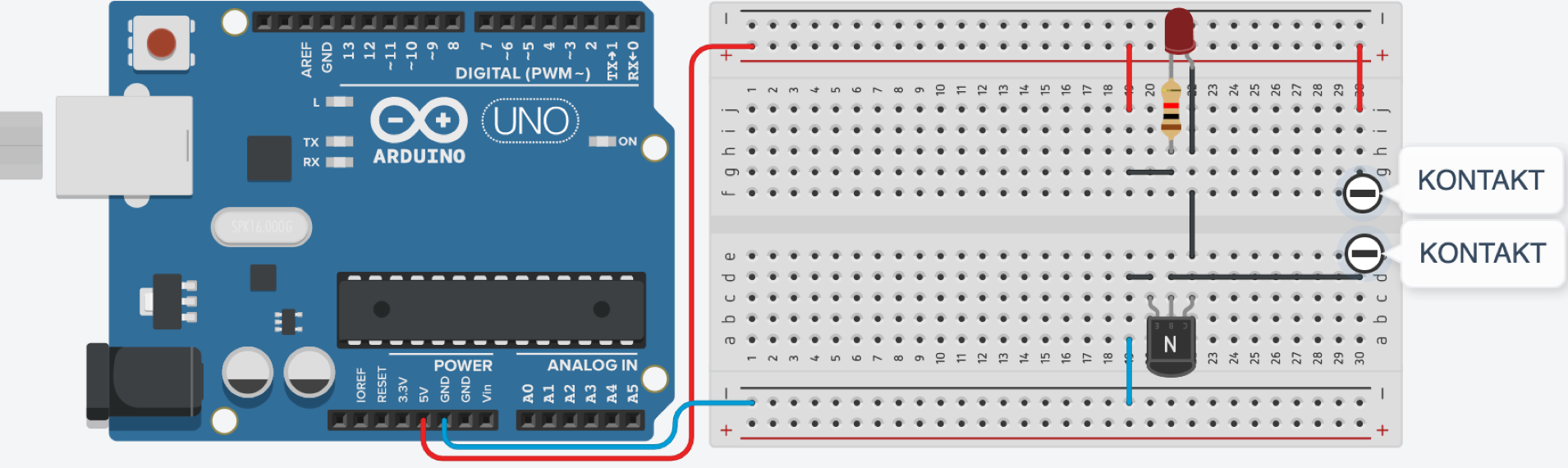

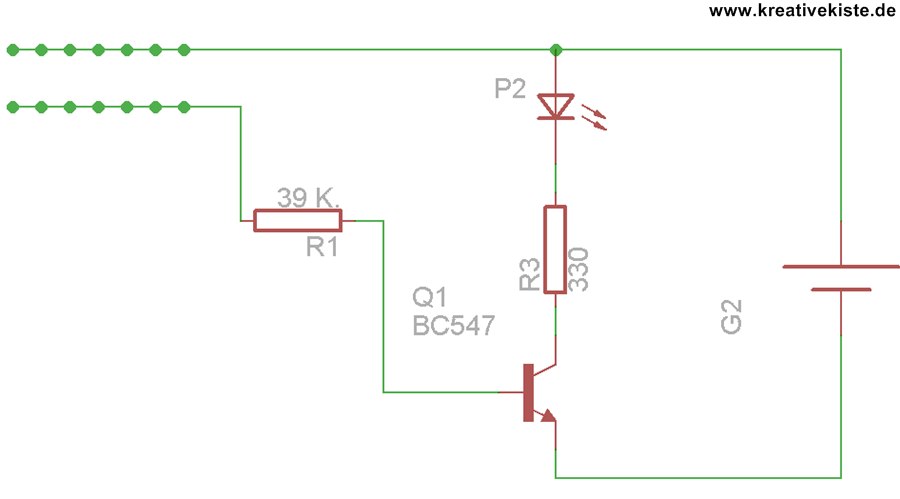

Feuchtigkeitssensor (2)

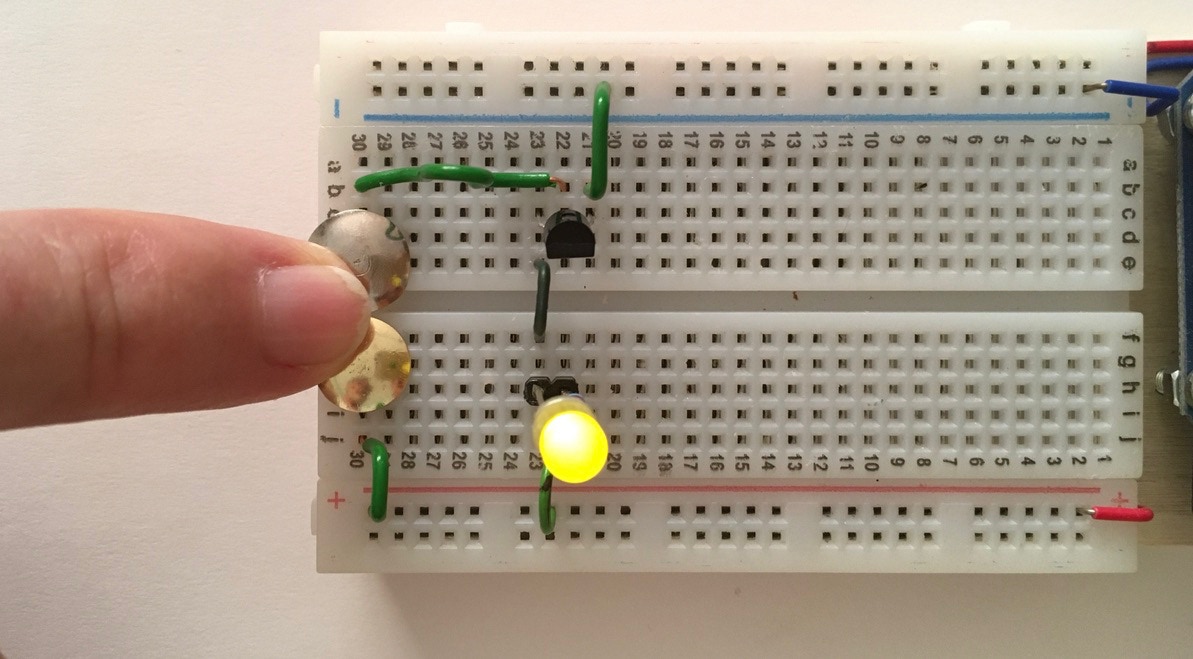

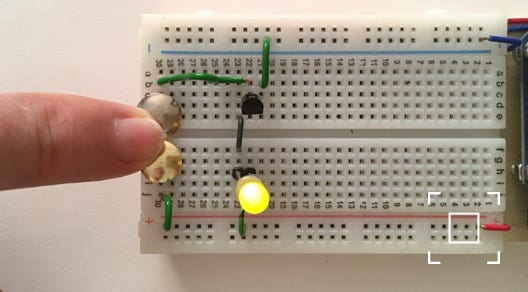

Wenn man die beiden Kontaktpunkte (Reisßbrettstifte) berührt, fließt ein geringer Strom durch den Körper. Der Transistor verstärkt deiesen Strom um das 200-fache — und das reicht aus, um die Led zum Leuchten zu bringen.

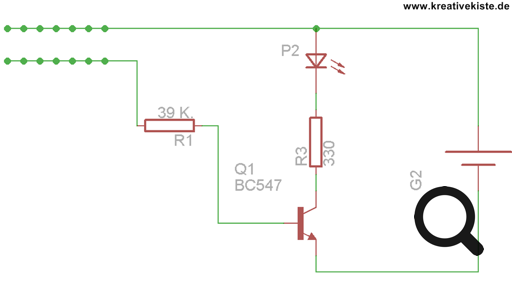

Sensortaste Berührungs - und Regensensor

Der hier verwendete Transistor BC 547 ist in einem kleinen Plastikgehäuse eingegossen. Es handelt sich um einen NPN-Transistor, der aus 3 Halbleiterschichten wechselnder Leitfähigkeit besteht.

BERÜHRUNGSSENSOR

Sensortaste

Feuchtigkeits-Sensor

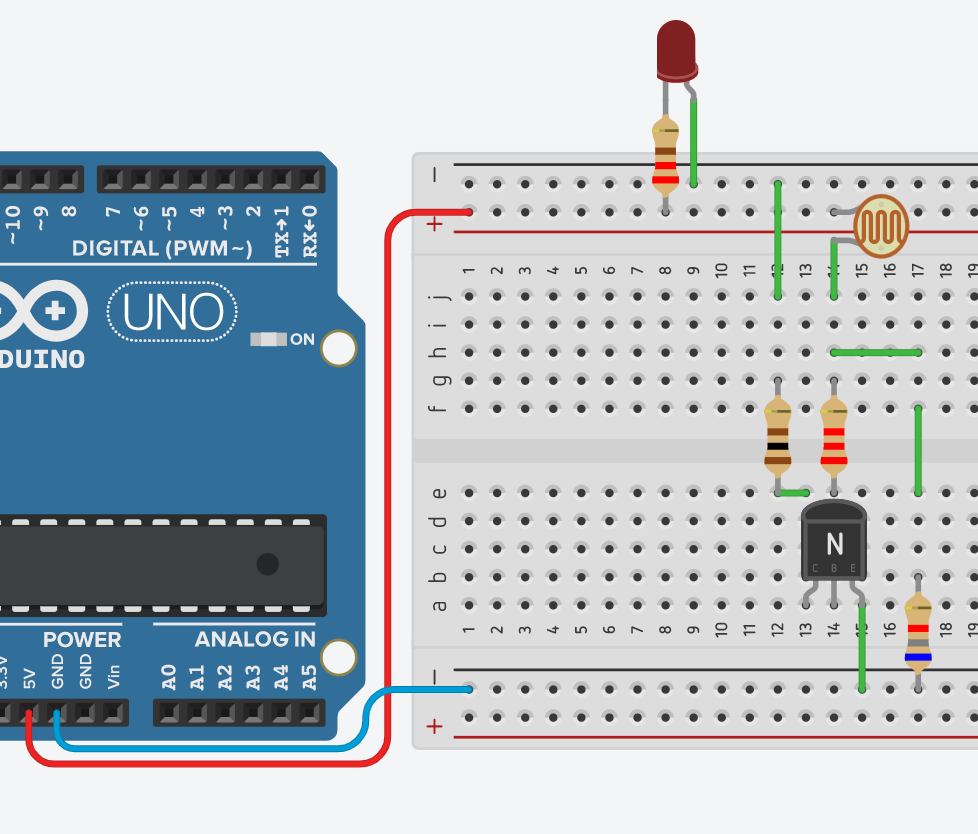

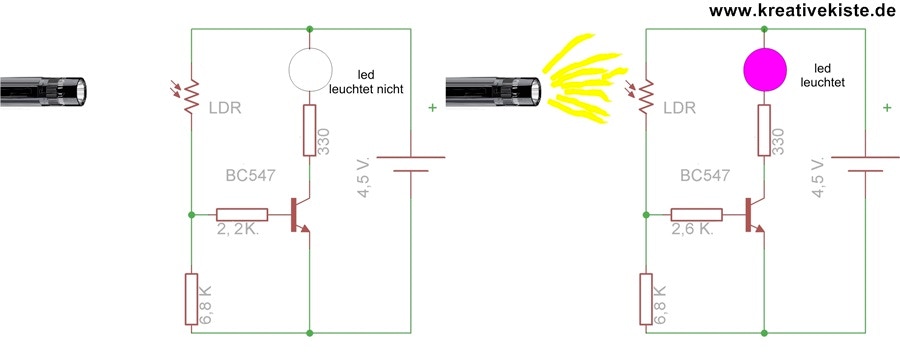

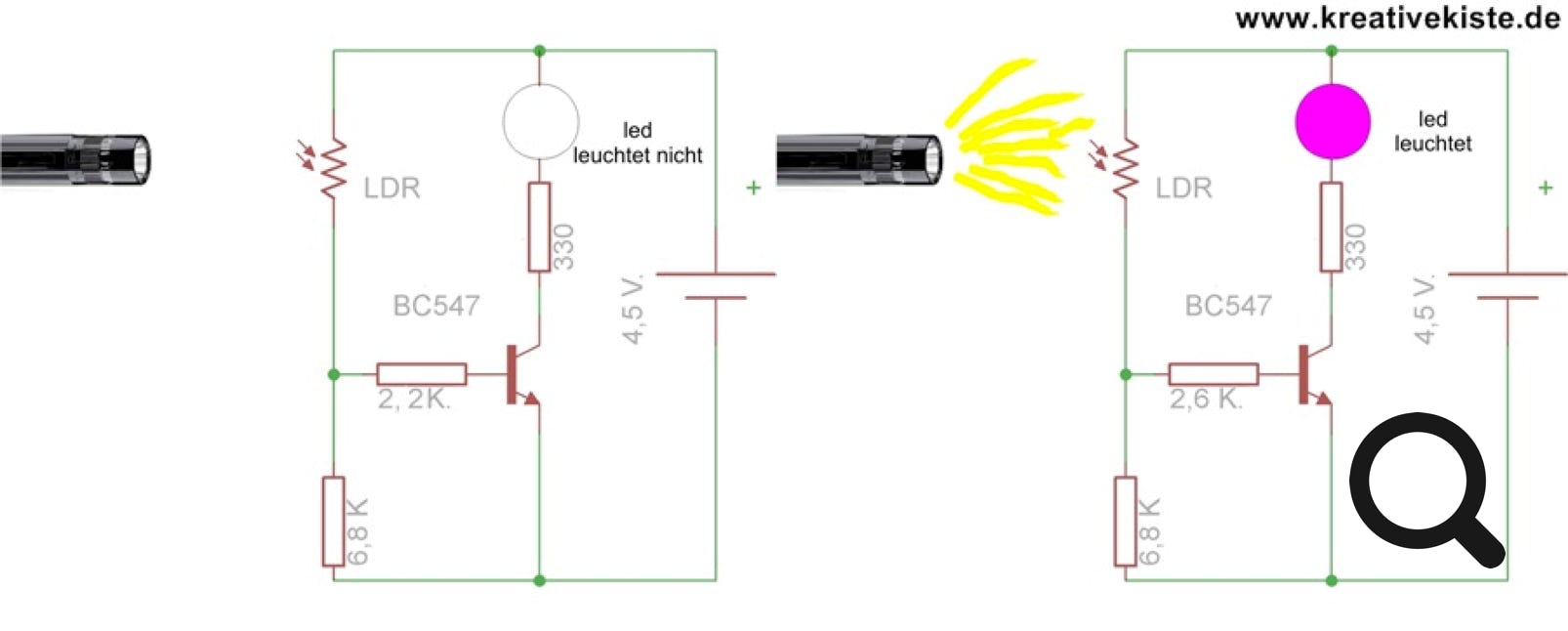

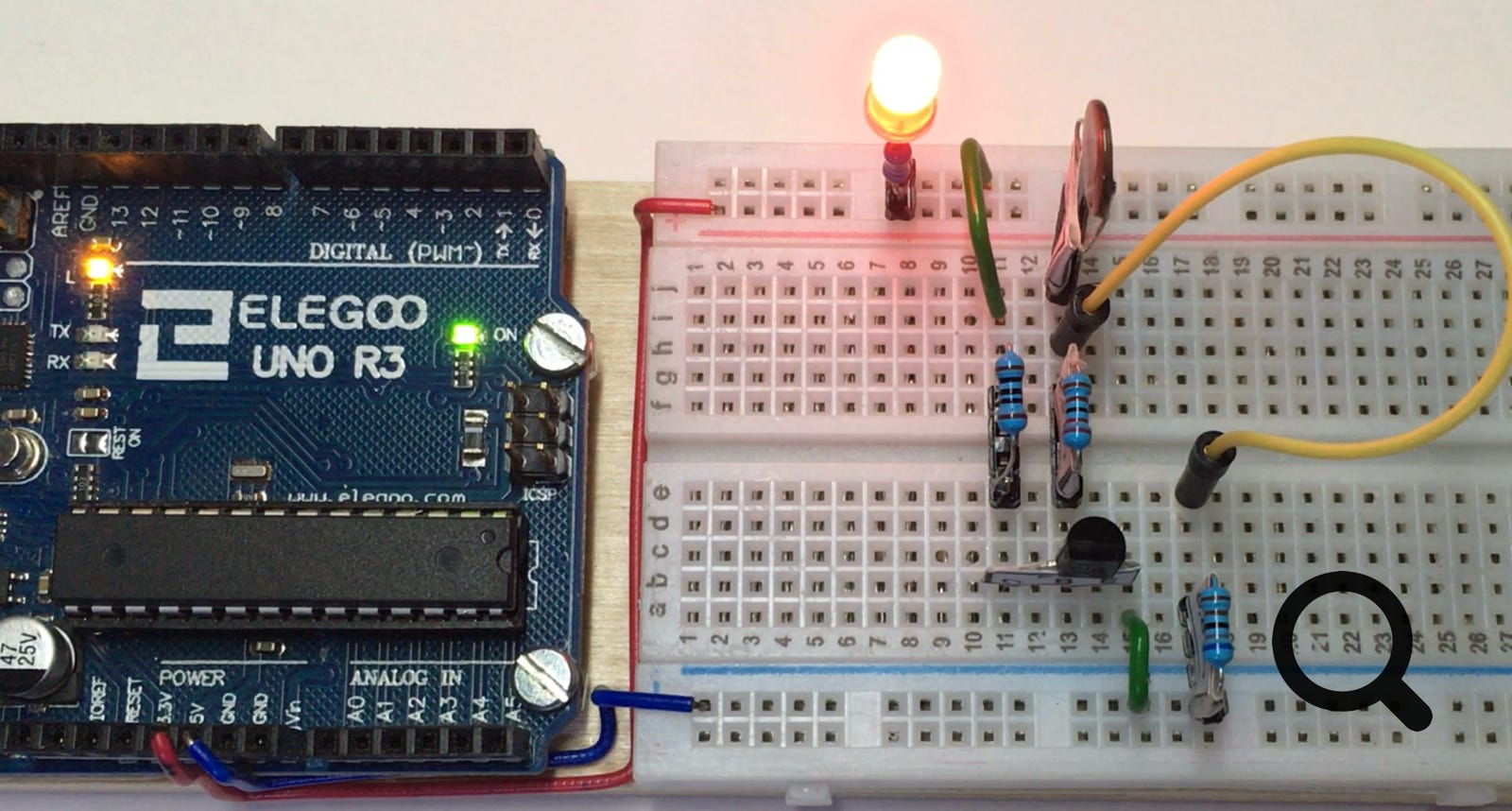

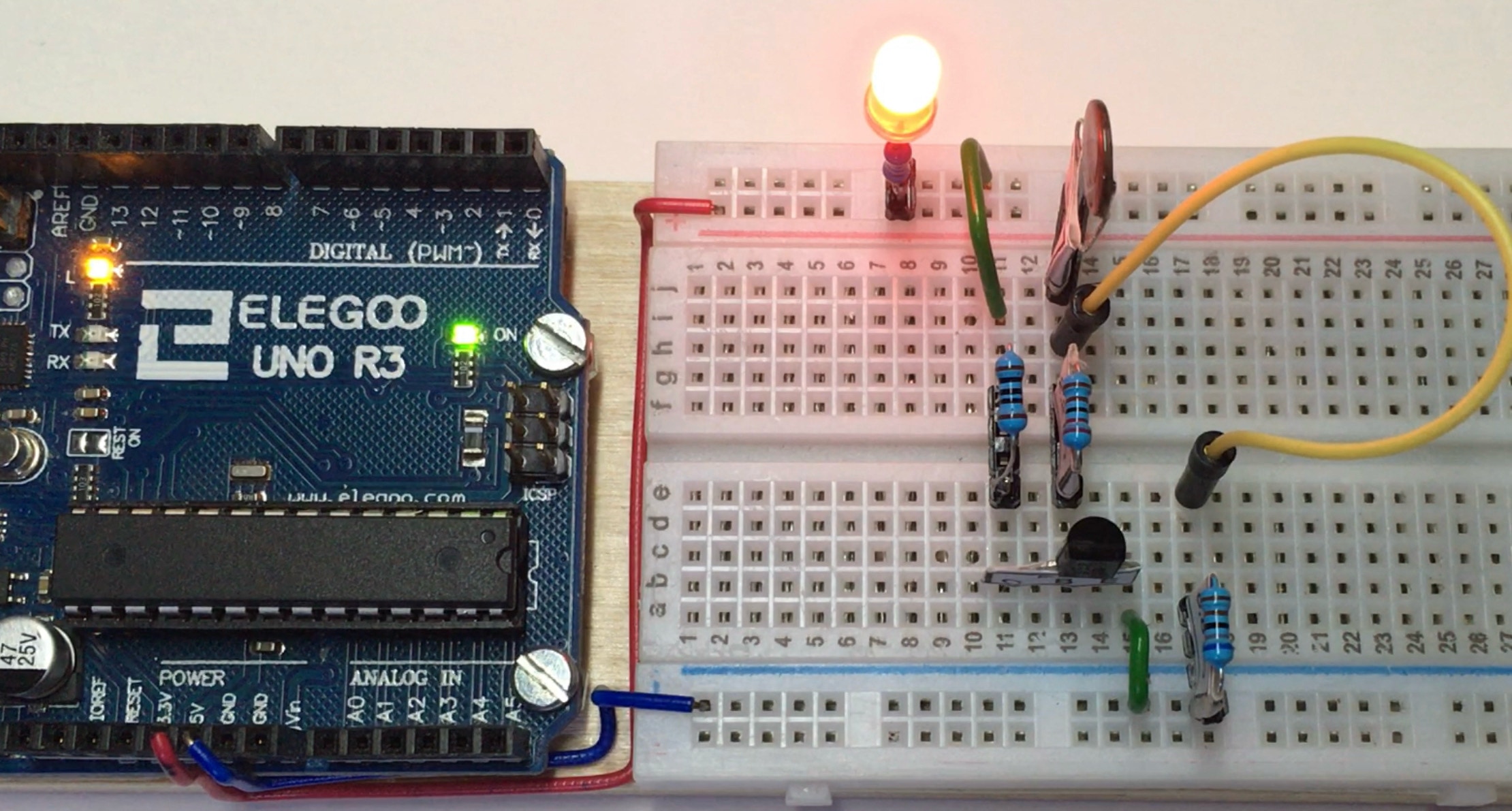

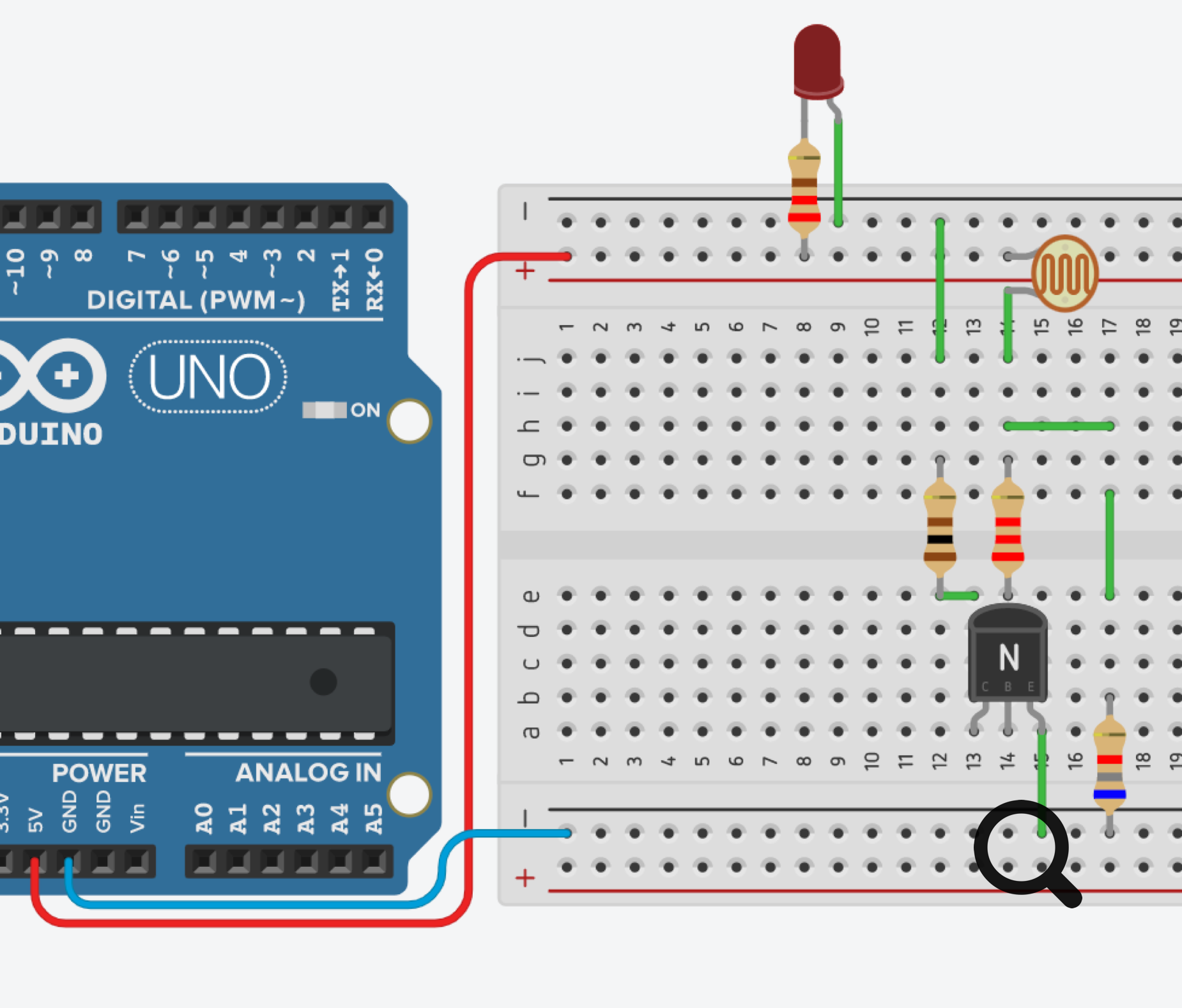

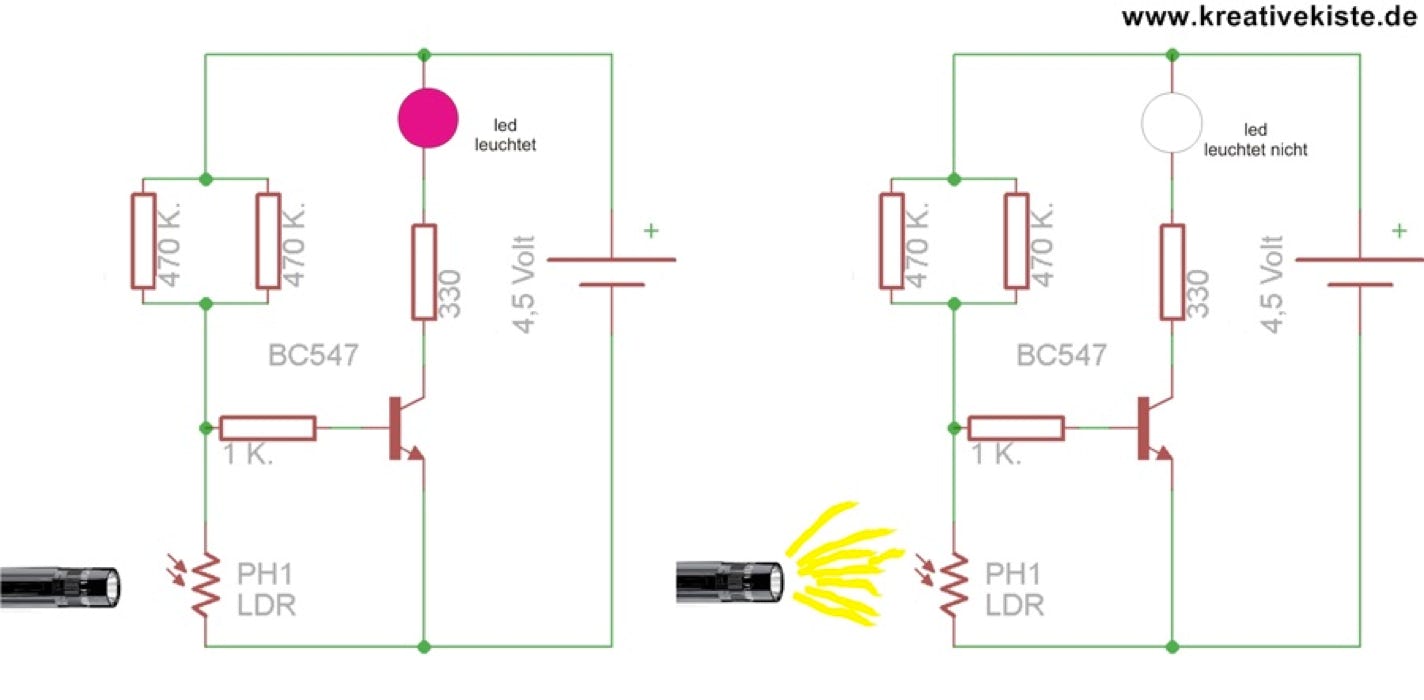

Schaltung 3, Dämmerungsschalter

Hellschaltung:

Hellschaltung

220 Ω

LDR

100 Ω

2,2 kΩ

6,8 kΩ

Dunkelschaltung:

R 2,2 KOhm

100 Ohm

R 6,8 KOhm
