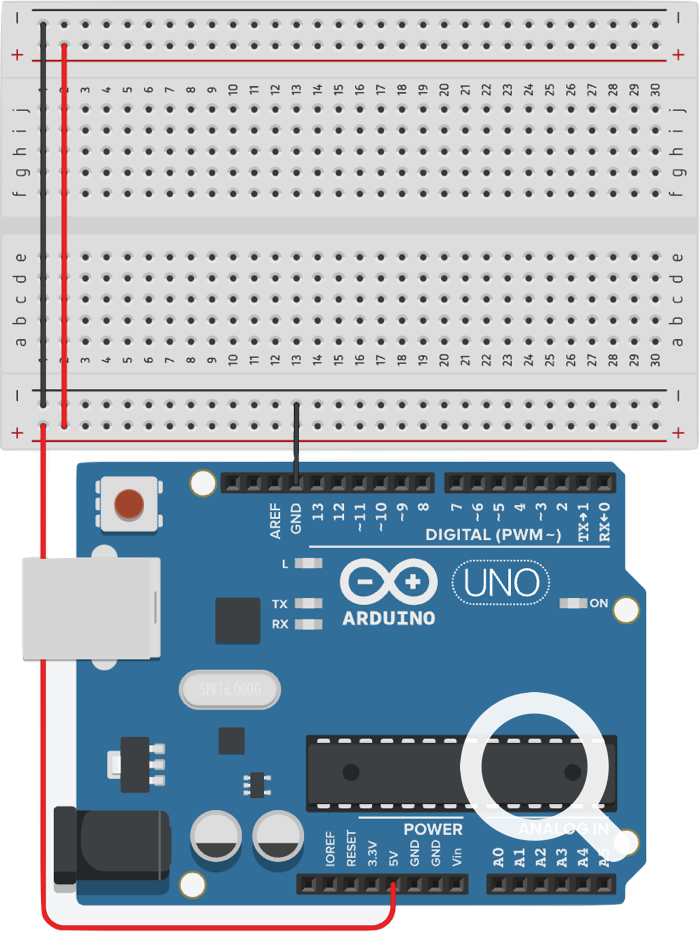

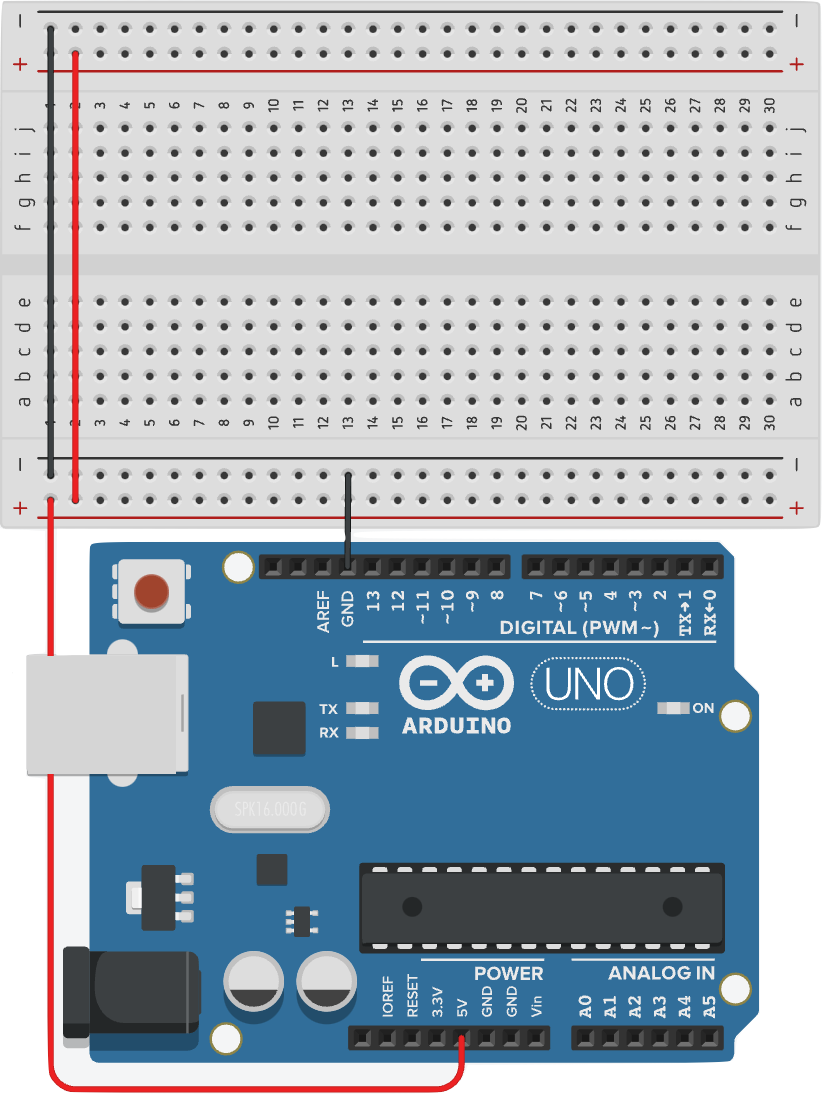

Bild 1: Hier ist das Breadboard im Originalzustand.
Die obere Powerleiste wird abgetrennt.

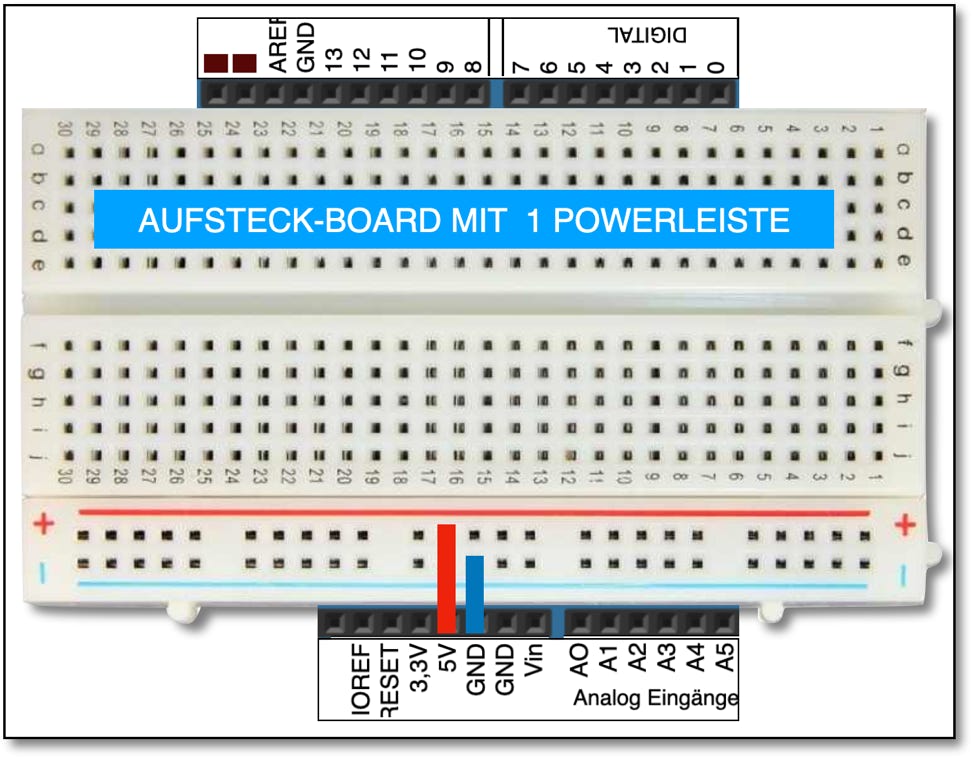

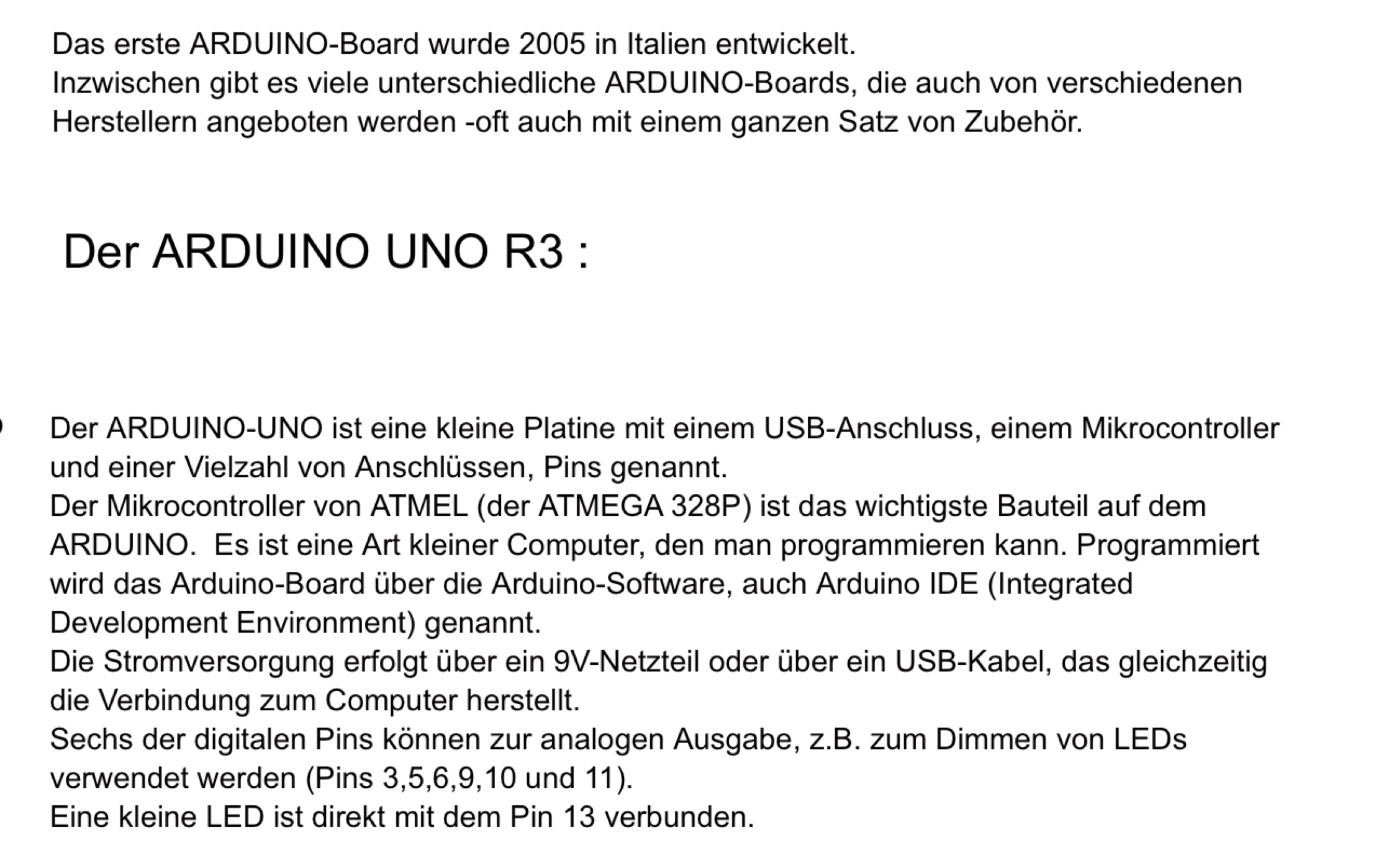

Das verkleinerte Breadboard passt exakt zwischen die PIN-Leisten des ARDUINO.
Etikett 3
5 V GND

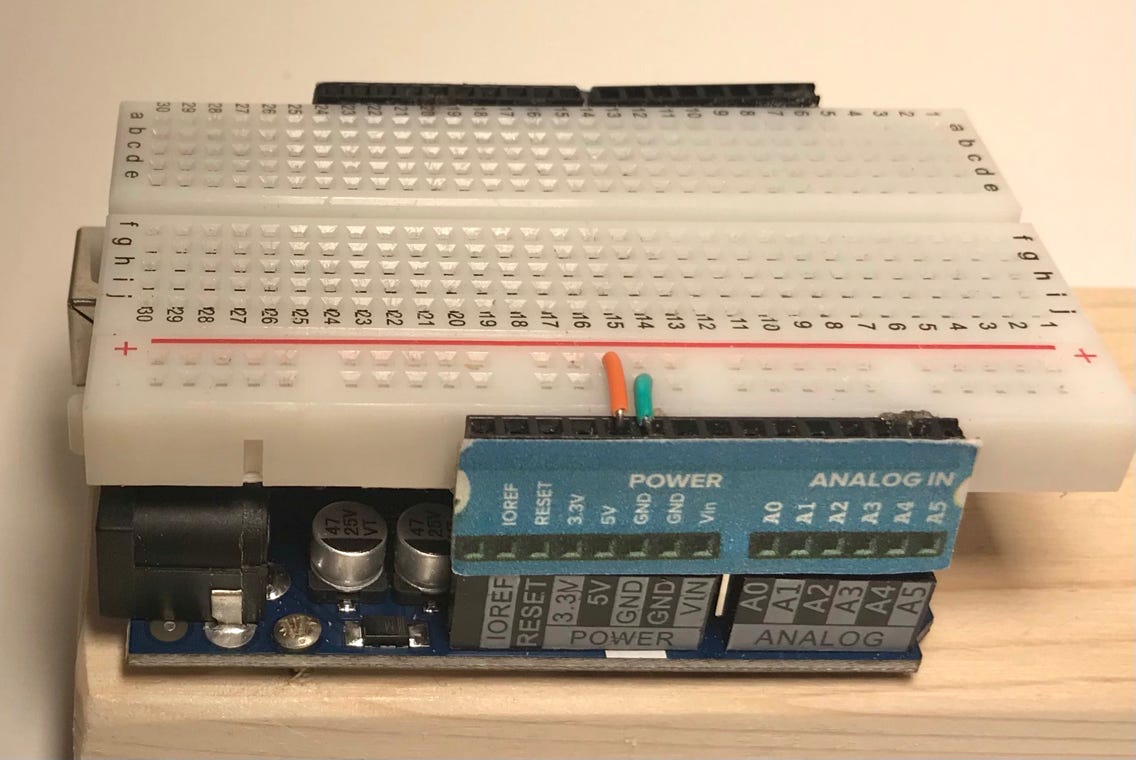

Das Arduino ist mit Holzschrauben auf einer Grundplatte befestigt. Das mittelgroße (verkleinerte) Breadboard liegt zwischen den PIN-Leisten des ARDUINO. Das überstehende Breadboardende ist mit Doppelkleband auf der Grundplatte fixiert.

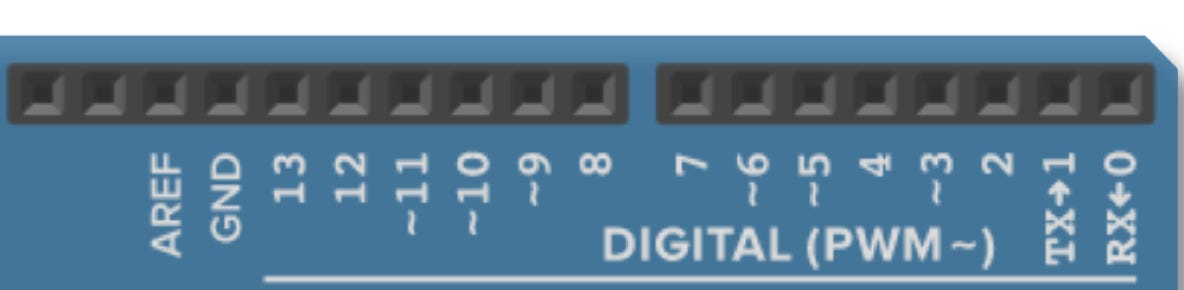

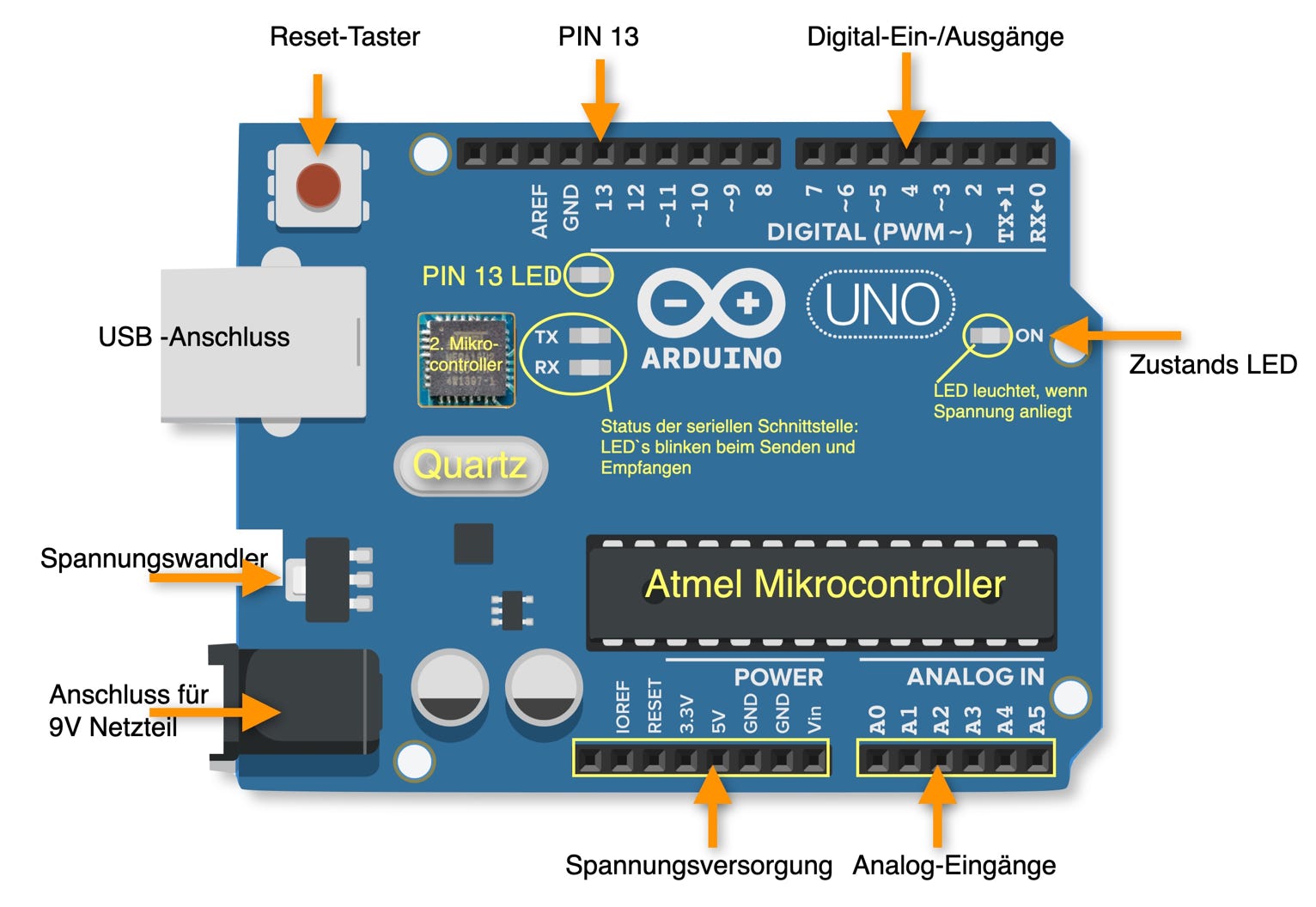

Da die PIN-Bezeichnung am ARDUINO durch das Breadboard verdeckt ist, sind die Pins zusätzlich
mit einem Aufkleber gekennzeichnet.

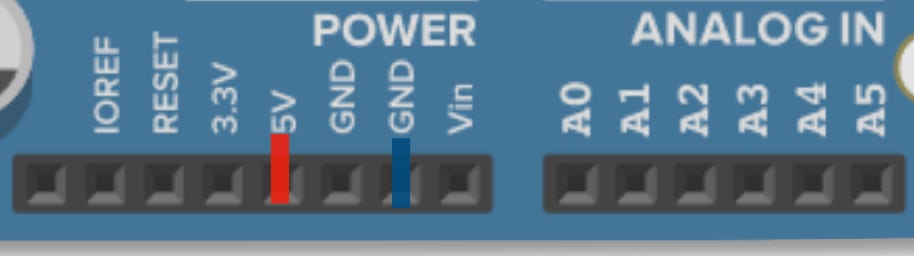

5V Pin und GND (Ground) sind durch Kontakte aus Silberdraht mit 0.6 mm verbunden.

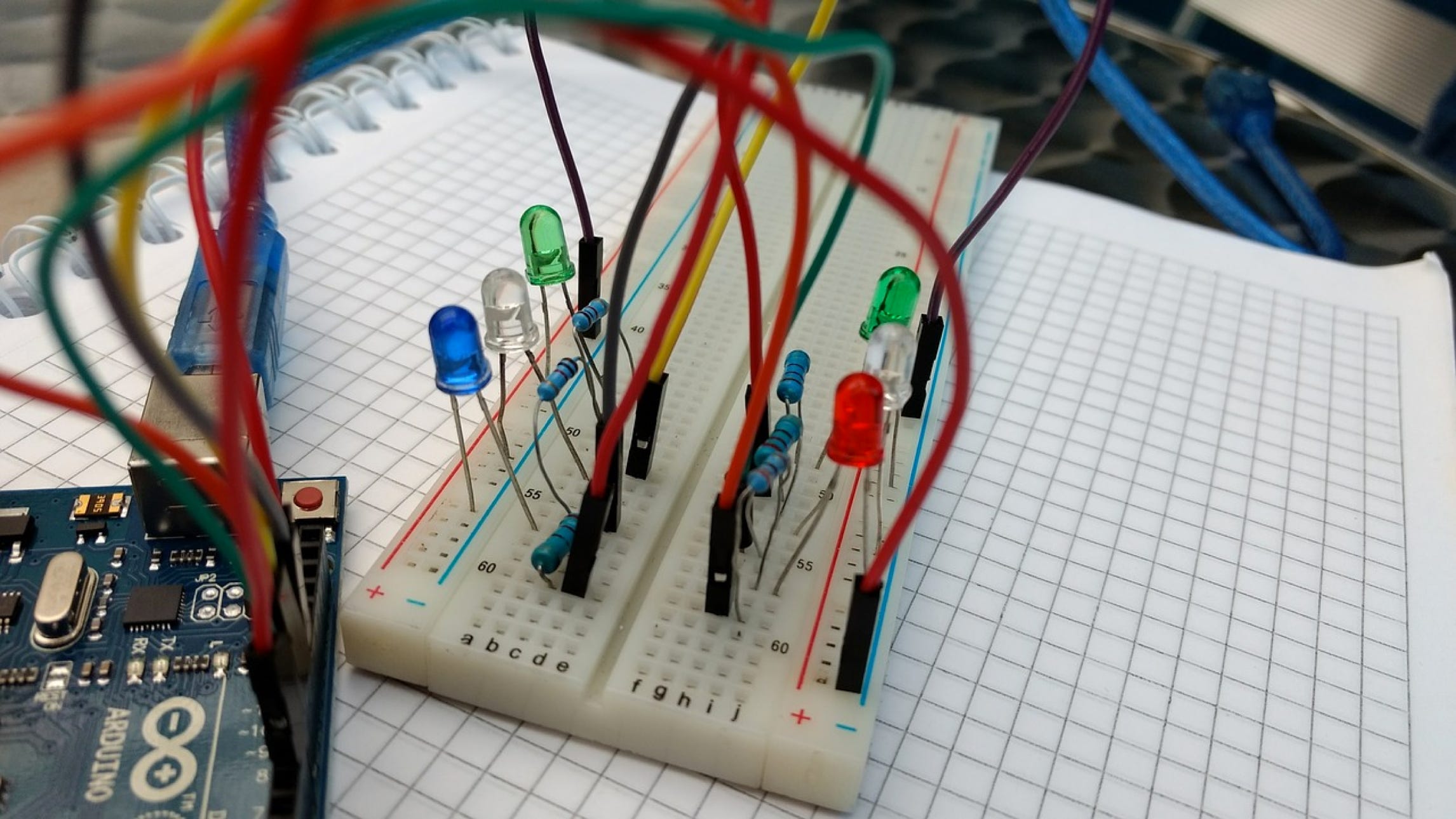

Alle Pins auf dem ARDUINO können auf kurzen Wegen mit dem Breadboard verbunden werden.
So ist ein sicherer Kontakt gewährleistet und die Schaltungen sind übersichtlich.
Stufe 2: Prototyping-Shield

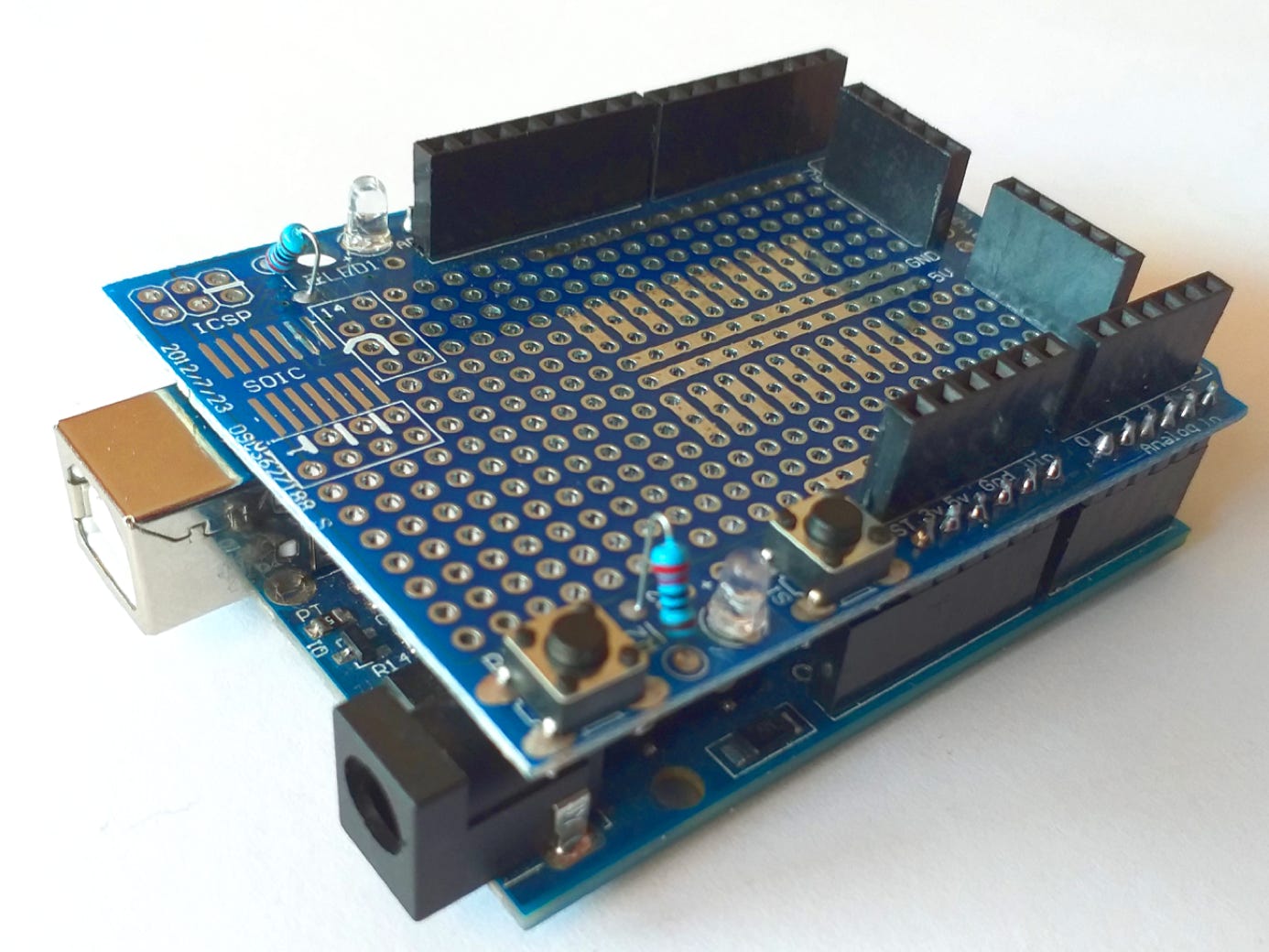

- Das Prototyping-Shield wird direkt auf den ARDUINO aufgesteckt und verlängert die Kontaktleisten so, dass sie direkt neben dem Mini-Board liegen.
Im Unterricht steht immer nur ein kurzer Zeitraum zur Verfügung. Damit trotz des Zeitdruckes erfolgreich gearbeitet werden kann, gilt es, die Versuchsanordnungen möglichst einfach zu halten.
Stufe 3: Aufsteck-Board
