Bauanleitung Canvas

4-Takt-Otto-Motor:     lineare Bewegung umwandeln in Drehung

Projekte
„Maschinenbau“
Fliegendes Pferd
Bauanleitung

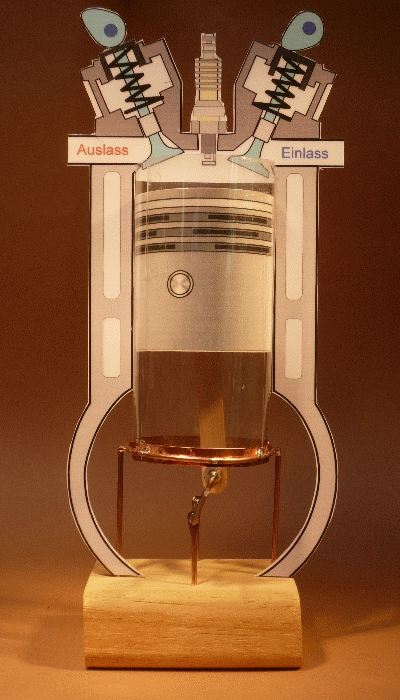

Otto-Motor
Maschinenbau im Internet
Animation Verbrennungsmotor
4-Zylinder-Reihen-Motor

Die Schüler sollen das Funktionsprinzip des Viertakt-Otto-Motores kennen lernen und die Bewegungs-umformung in einem Funktionsmodell anwenden.


Dabei kann die Zylinderzahl variiert werden:

2, 4, 6, 8-Zylinder als Boxer-, Reihen- oder V-Motor

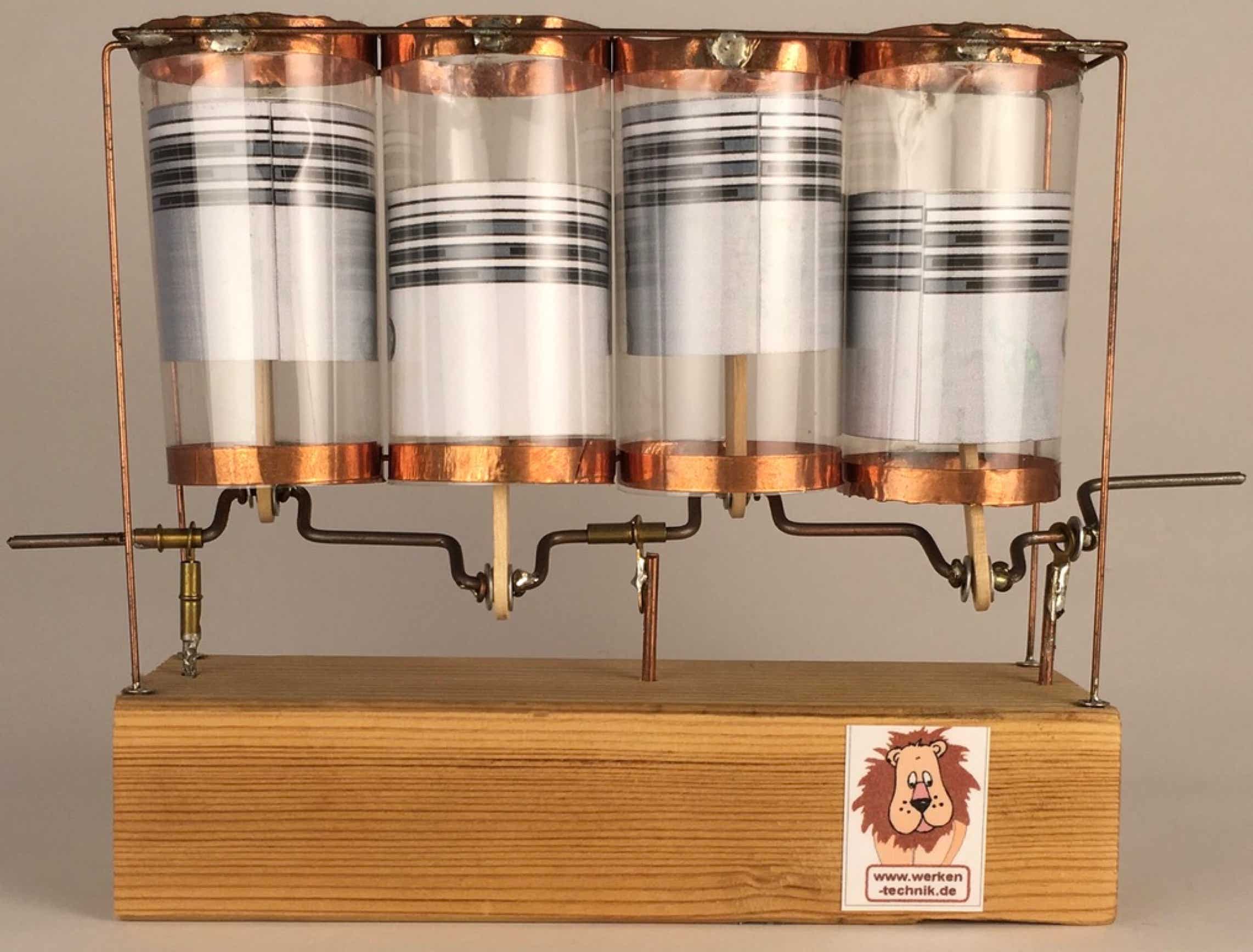

4-Zylinder-Reihen-Motor

Ansaugen

Verdichten

Arbeiten

Ausstoßen

Wie schon bei der Dampfmaschine wird ein Kolben in einem Zylinder linear hin- und her bewegt . Diese lineare Bewegung wird durch Pleuel und Kurbelwelle in eine Drehbewegung umgeformt.

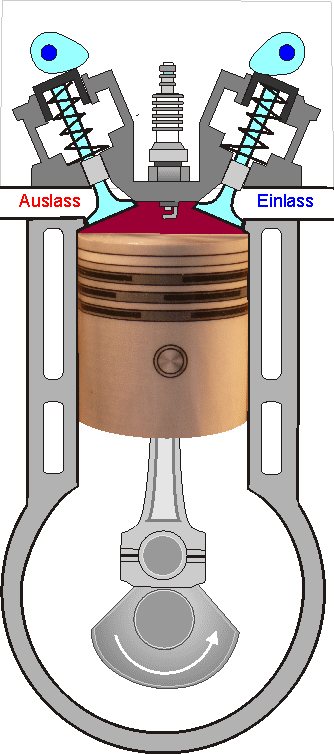

Die Bewegung des Kolbens im Zylinder verläuft in vier sich wiederholenden Takten:


Takt 1: Der Zylinder wird mit Luft und Brennstoff gefüllt.

Takt 2: Der Kolben drückt die Füllung zusammen


Takt 3:  Die verdichtete Füllung wird gezündet. Die heißen Verbrennungsgase
             dehnen sich aus und treiben den Kolben Arbeit leistend vor sich her.


Takt 4: Die Verbrennungsgase werden aus dem Zylinder gedrückt.

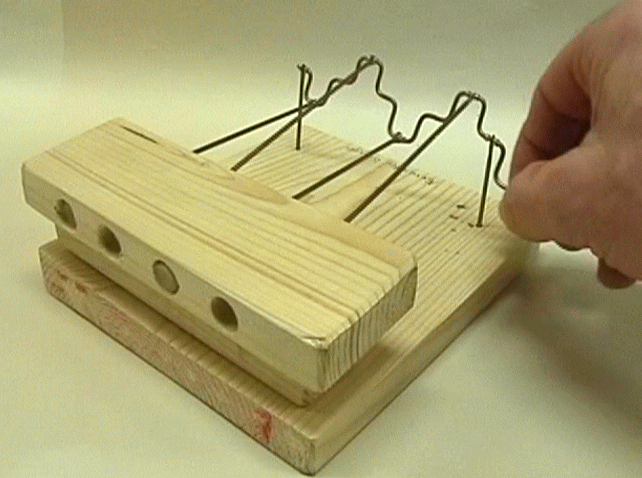

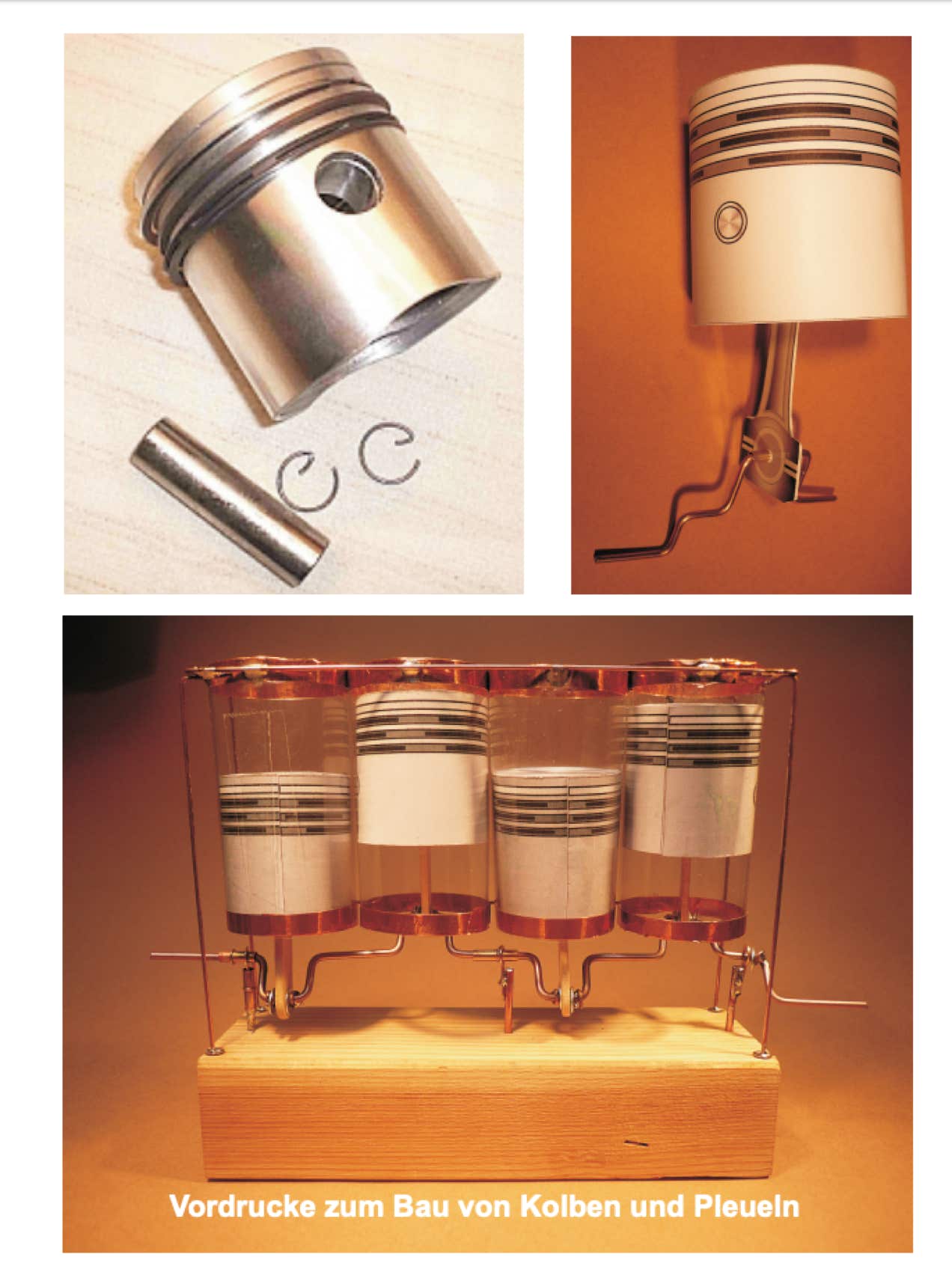

Vierzylinder-Reihenmotor

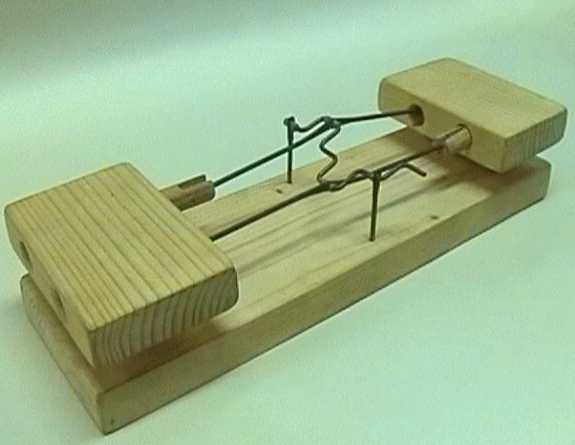

Vierzylinder-Boxermotor

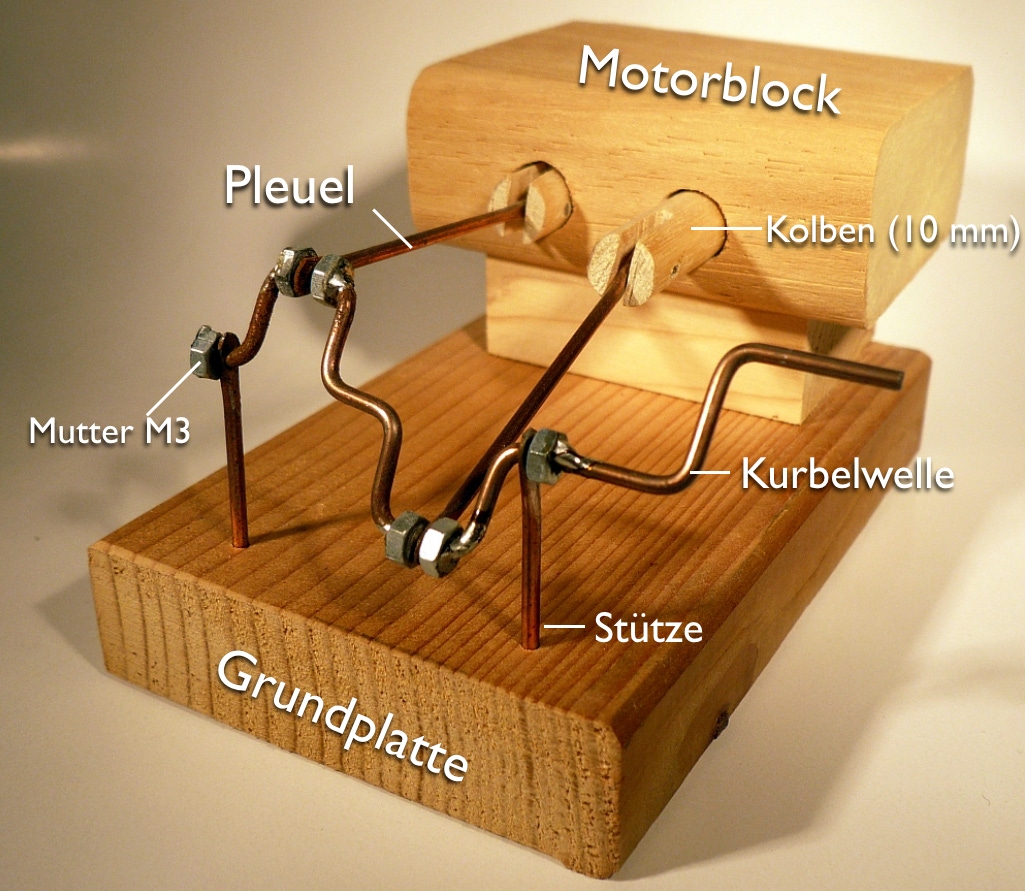

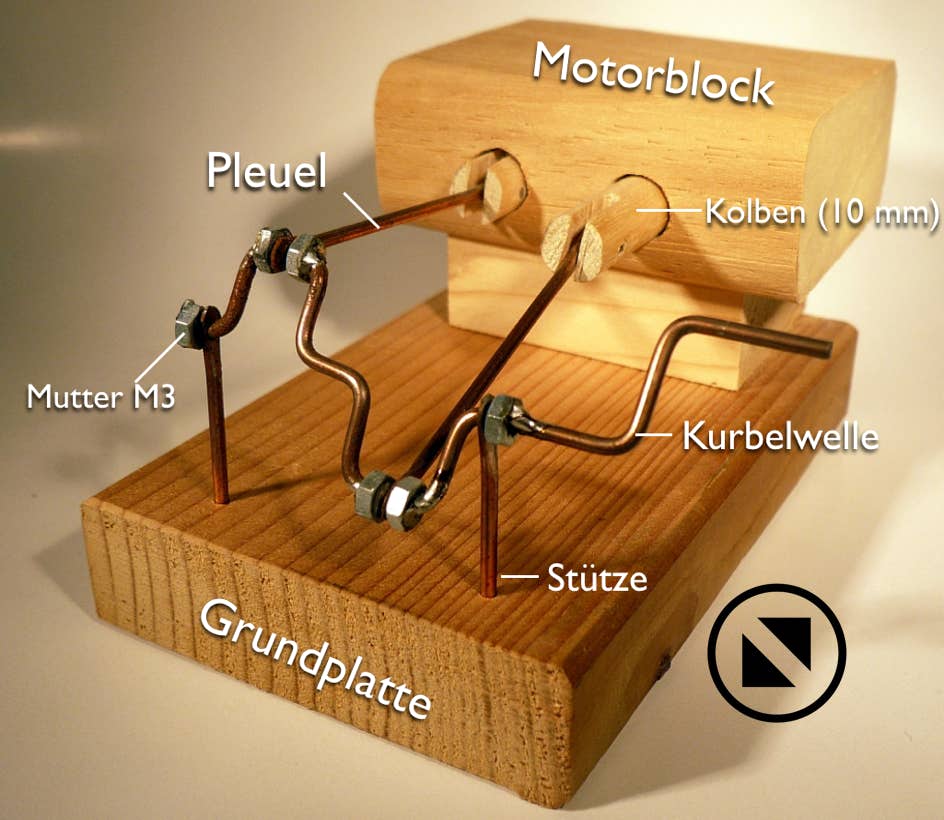

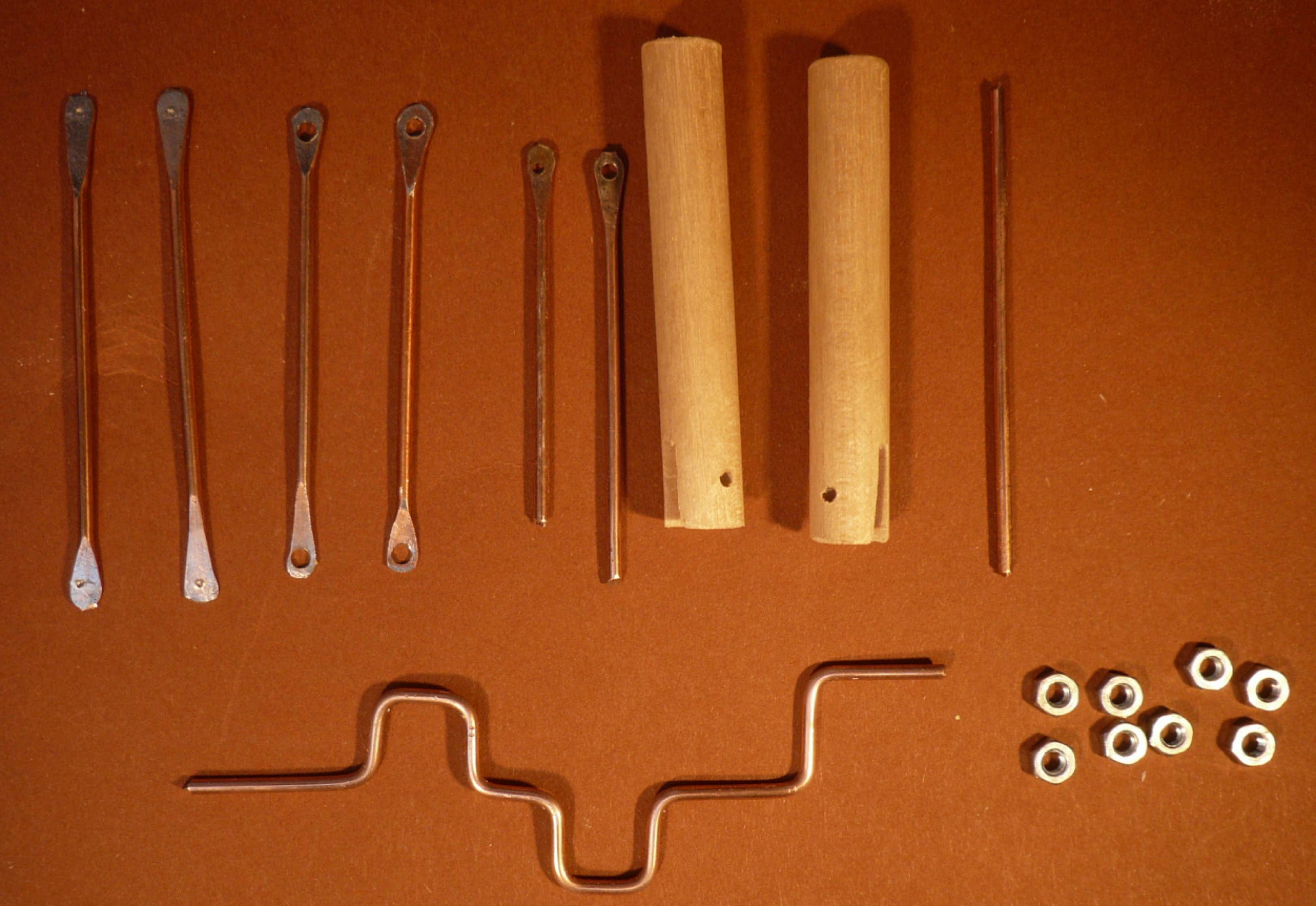

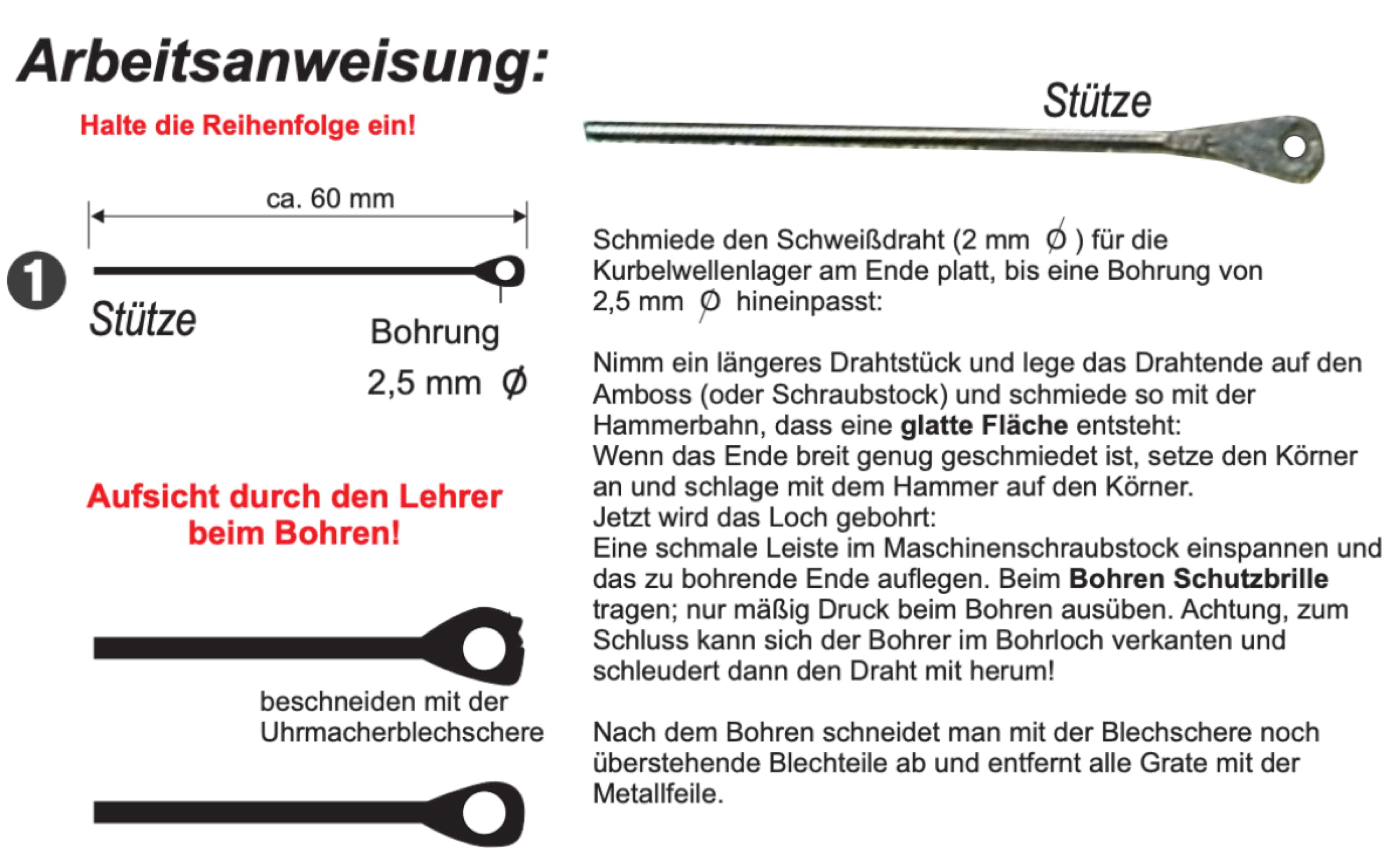

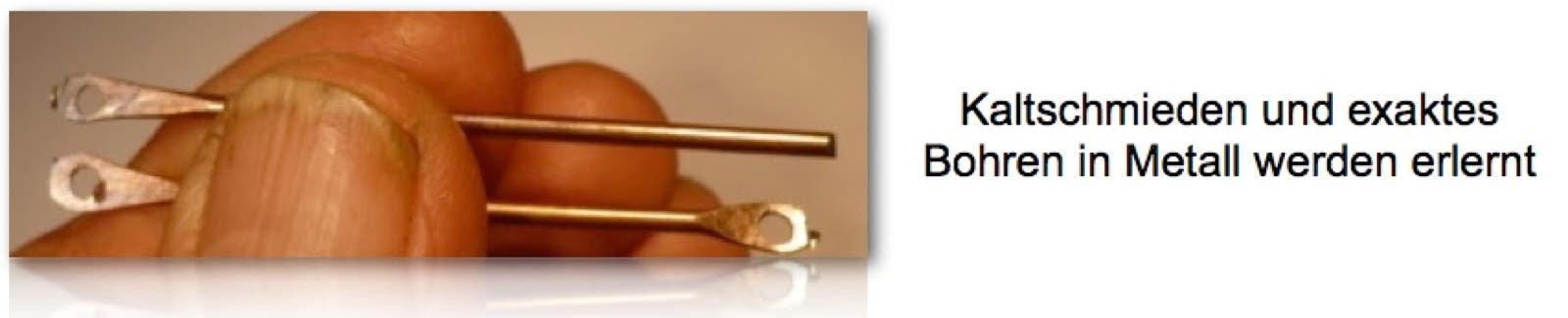

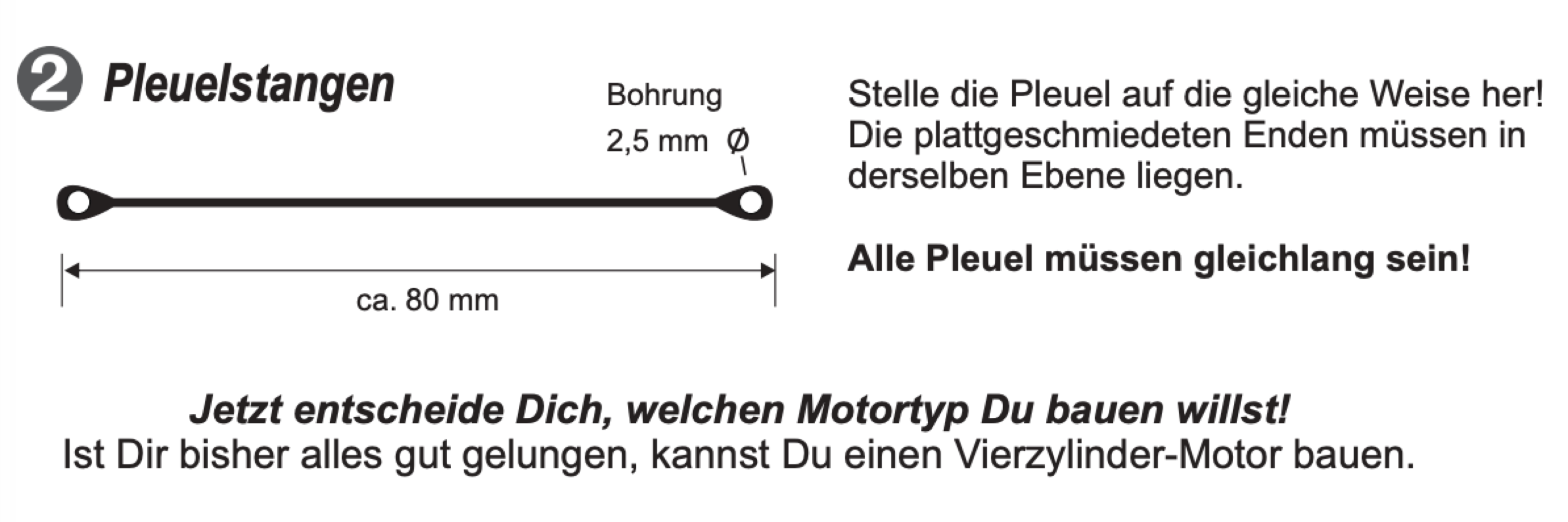

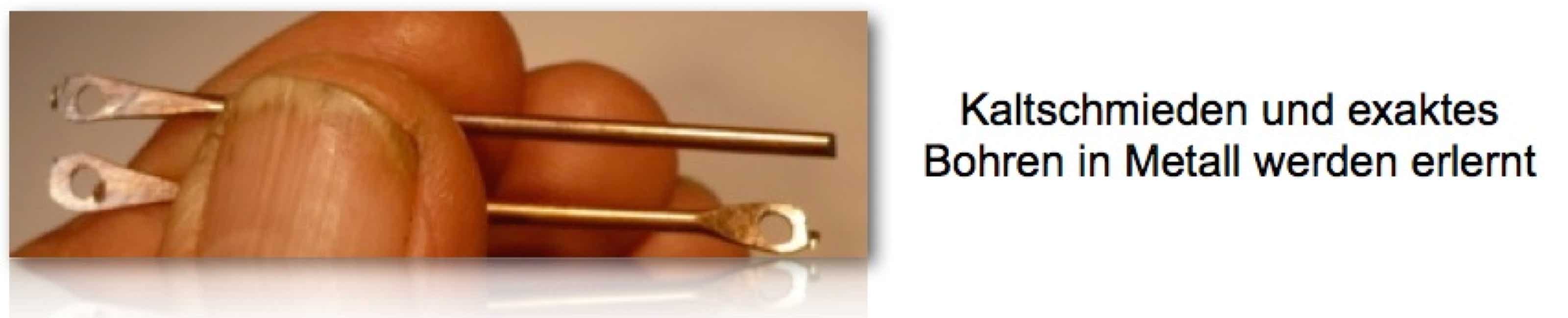

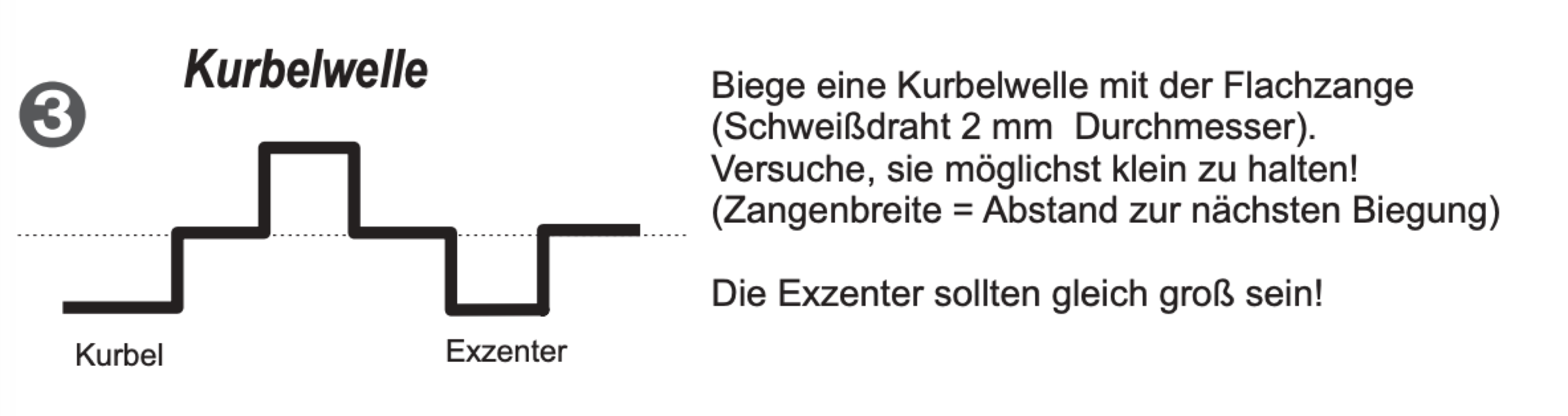

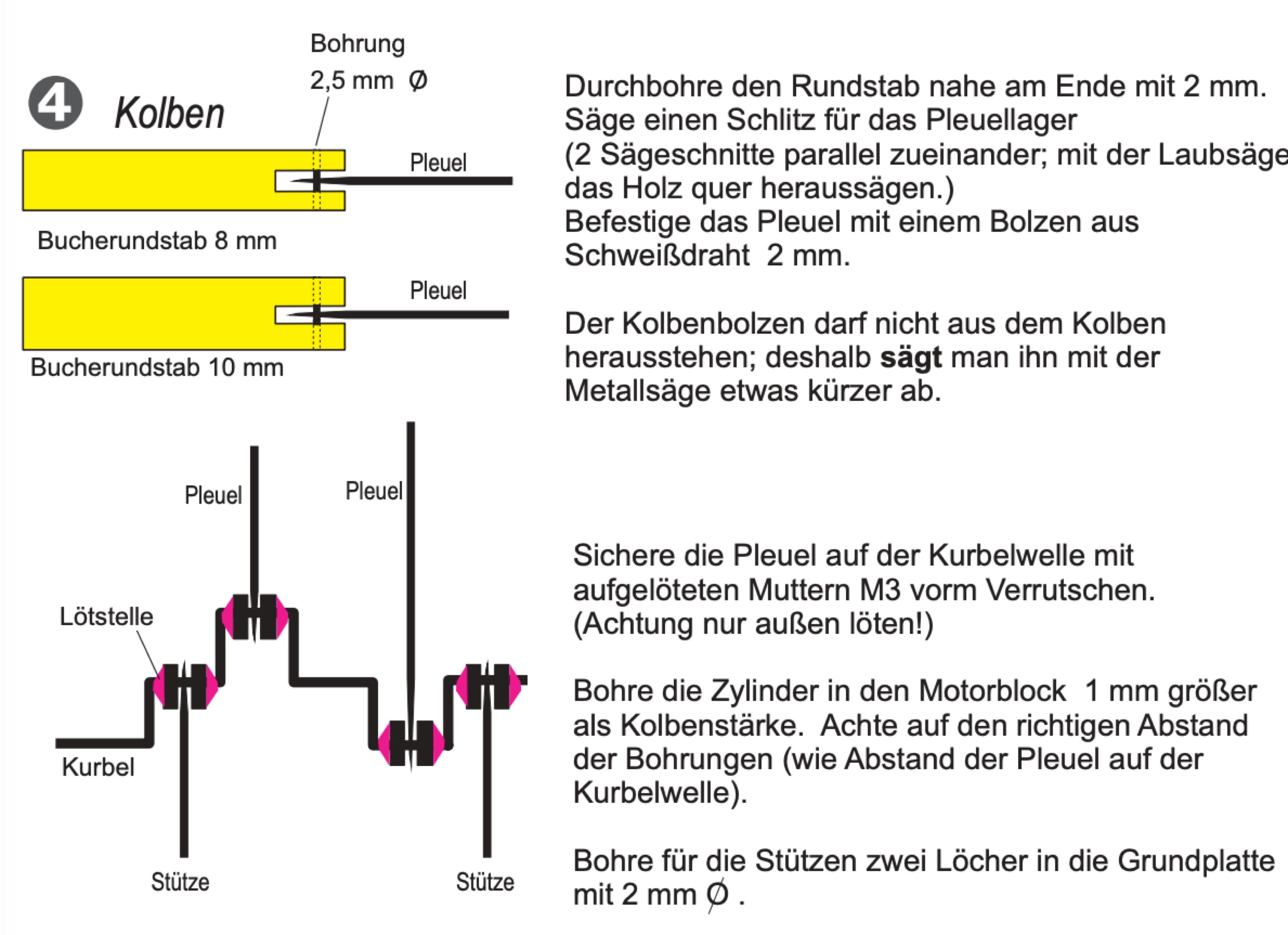

Baue ein Motormodell wie auf den Fotos!

  • Wähle selbst den Schwierigkeitsgrad:

  • Arbeite in der folgenden Reihenfolge. Dann weißt Du nach dem Bau der Kurbelwelle, was Du Dir zutrauen kannst!

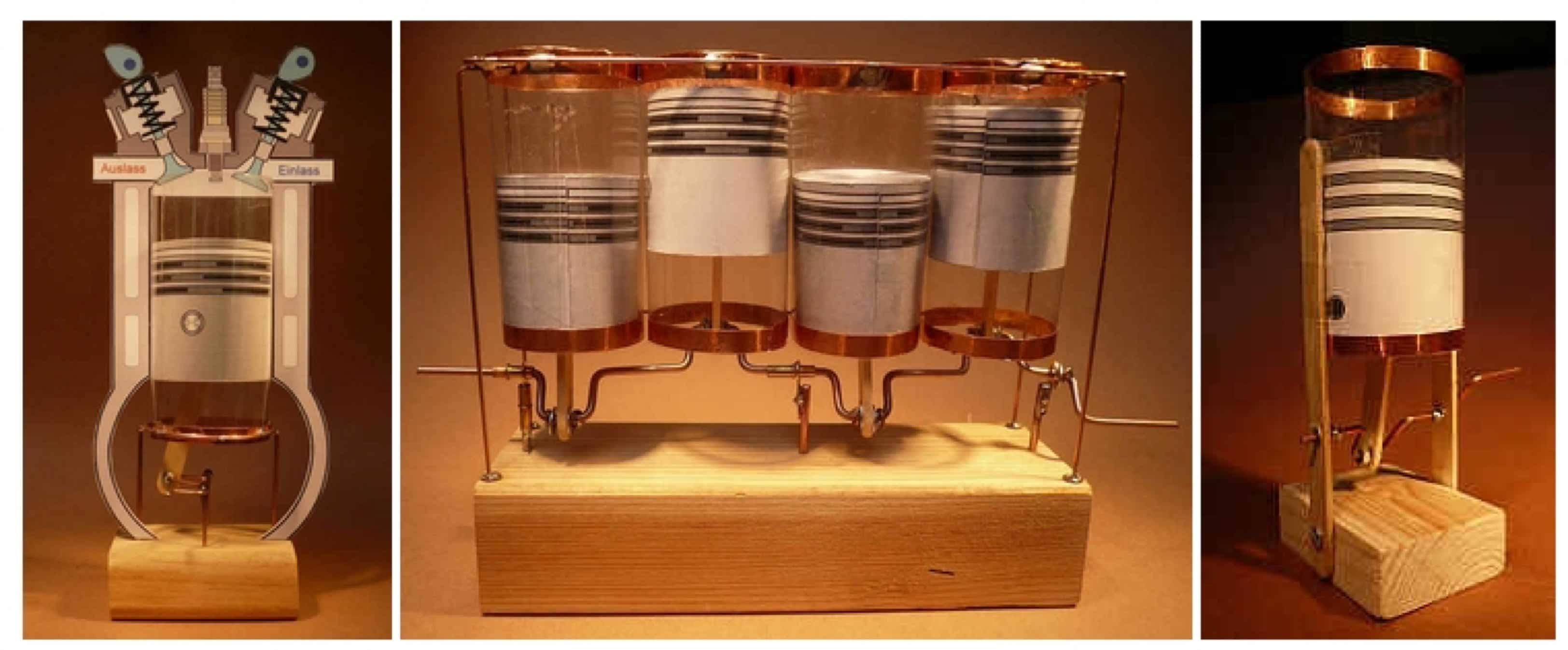

Motormodelle   - Kolben aus Karton /Zylinder aus Folie

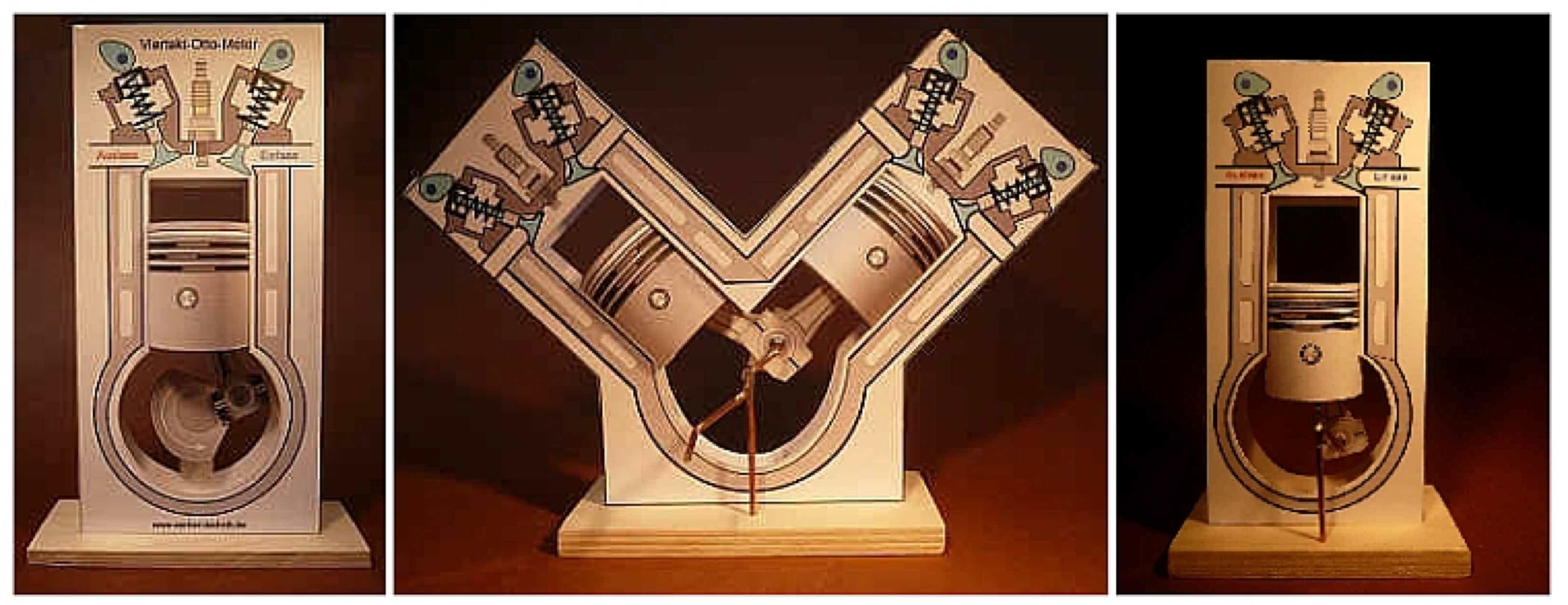

Motormodelle   - Kolben und Zylinder aus Karton
