Technisches Zeichnen im Wandel der Zeit
Infoseiten:
Inhalt der Webseite
LearningApps
Dies ist ein Körper, den Du hier im Lehrgang zeichnen wirst.
Der Körper wurde im CAD-Programm „Onshape“ erstellt. Das Programm läuft im Internet-Browser - man muss es also nicht einmal auf dem eigenen Computer installieren!
Deshalb kannst Du auch mit einem Mausklick das Programm aufrufen und den Körper mit der rechten Maustaste selber aus allen Richtungen betrachten (mit dem Mausrad kleiner/größer).
Da Du nur als Besucher zugelassen bist, kannst Du jedoch keine Veränderungen vornehmen.
Das ist jedoch möglich, wenn Du bei Onshape angemeldet bist.
Wenn Du möchtest, kannst du das CAD-Programm „onshape“ kennen lernen
schließe dieses Fenster und gehe dann zu „onshape“

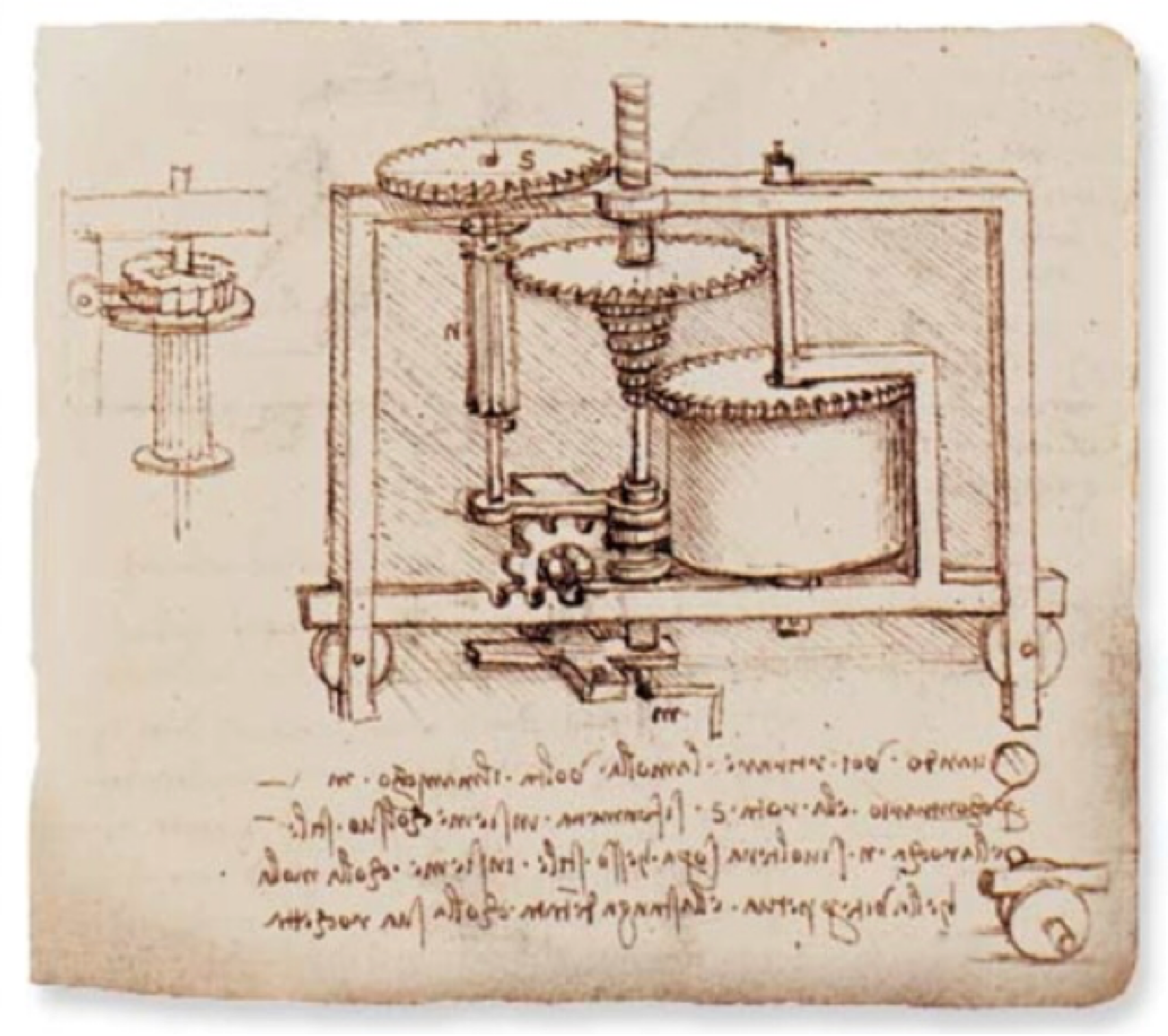

Leonardo da Vinci (um 1500) hat neben Gemälden auch viele technische Zeichnungen hinterlassen.
Beispiel für eine technische Zeichnung im Mittelalter
Bis in die Mitte des vorigen Jahrhunderts wurde ausschließlich mit Bleistift und Tusche auf Transparentpapier gezeichnet. (Wikipedia)
CAD = Computer Aided Design
Technische Zeichnungen entwirft man heute auf dem Computer mit CAD-Programmen.
Man braucht auch keine ausgedruckte Zeichnung mehr: Die Daten werden über Internet weitergeleitet und können dann an die Produktionsanlagen übergeben werden, die mit diesen Daten die Produkte anfertigen.
Das Reißbrett, an dem ein Konstrukteur früher mühevoll Modellentwürfe entwickelte, und der Technische Zeichner, der sie ins Reine zeichnete, gehören der Vergangenheit an.
Die Abkürzung CAD steht für „Computer-aided Design“.
CAD-Software hat die Konstruktion in den letzten 30 Jahren komplett verändert.
Damit diese Produkte produziert werden können - oft weit entfernt - muss mit der technischen Zeichnung das Produkt eindeutig beschrieben werden.
Man braucht keine ausgedruckte Zeichnung mehr: Die Daten werden über Internet weitergeleitet und können dann an die Produktionsanlagen übergeben werden, die mit diesen Daten die Produkte anfertigen.

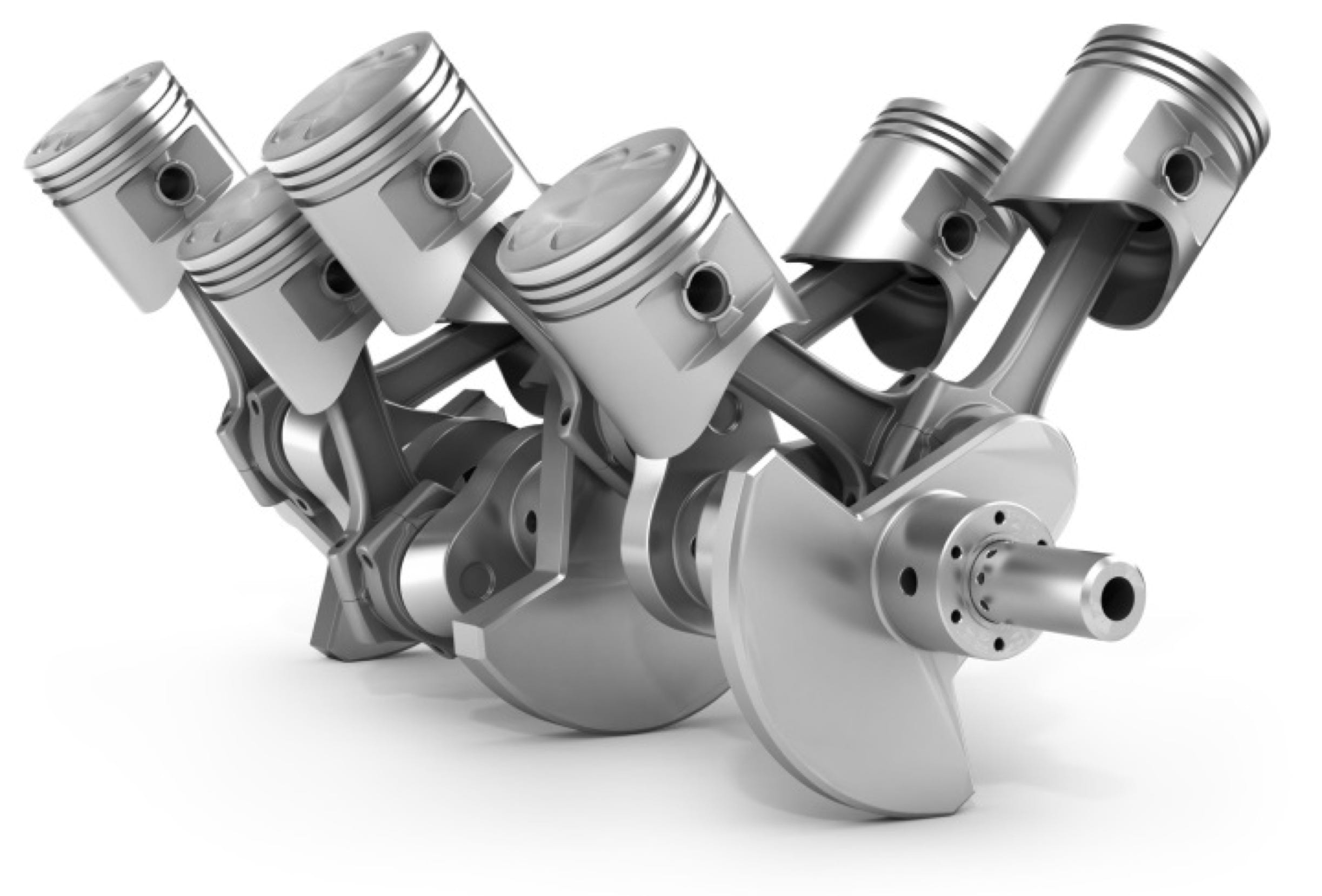

3-D-Modell erstellt mit Shapr3D.
CAD Computer-aided-Design
weiter
CAD-Programme
Bekannte kostenpflichtige CAD-Programme sind
Solidworks, Solid Edge, AutoCAD, Catia und Siemens NX.
weiter
Erweiterungen

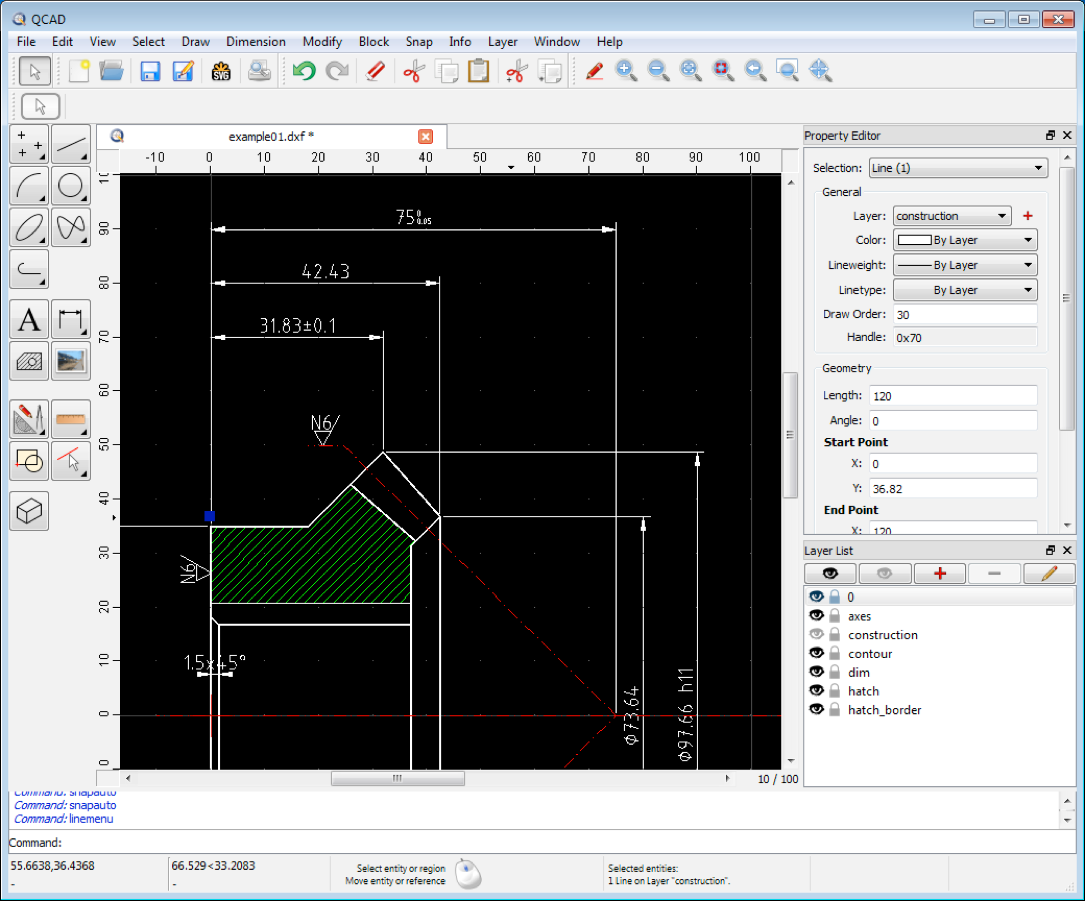

QCAD ist ein Programm für Computer-unterstütztes Zeichnen (CAD) in zwei Dimensionen (2D).

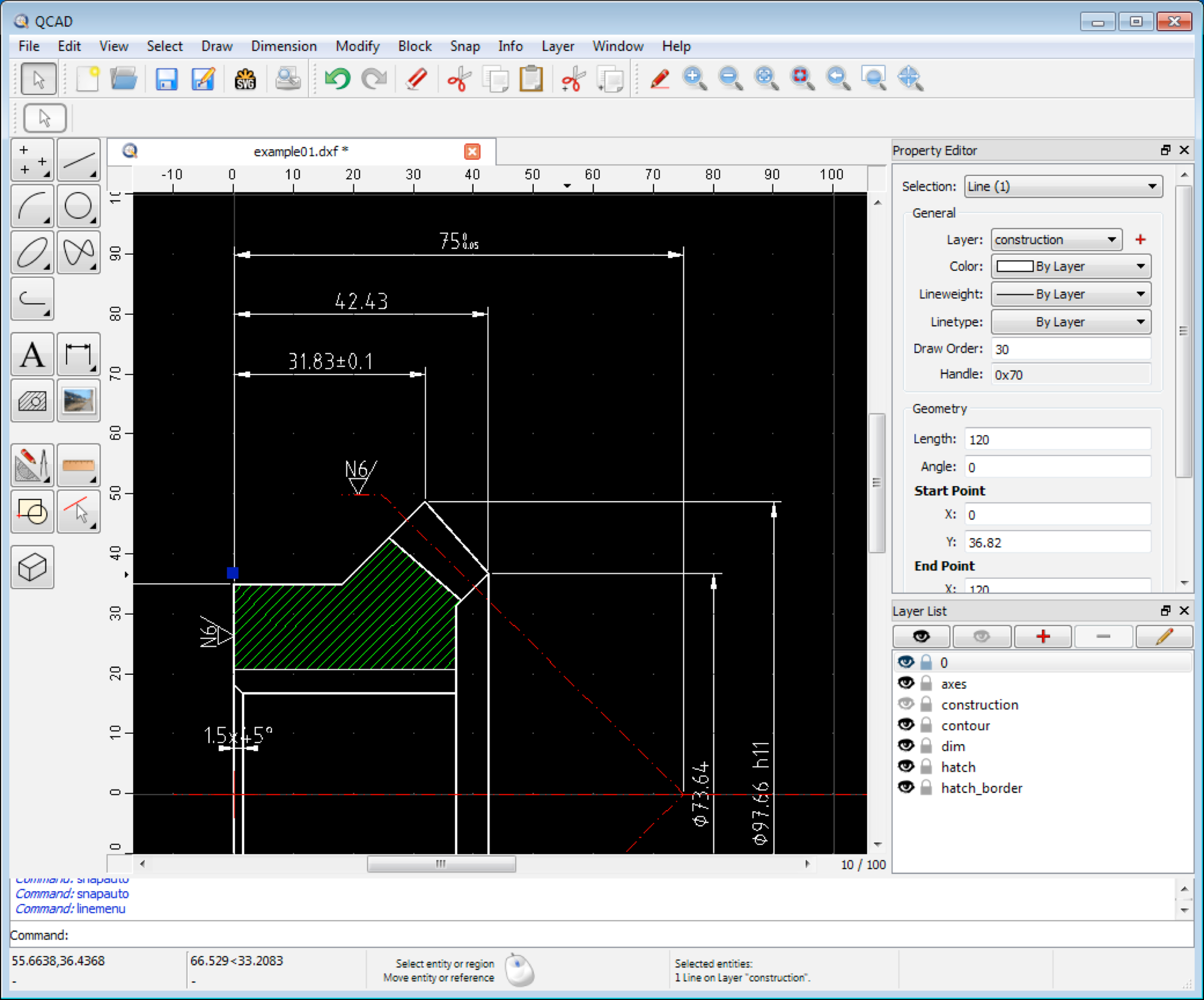

Die Zeichnungen für Deine Übungsblätter und Lösungen wurden teilweise mit dem Programm QCAD erstellt:
Um zu verstehen, wie technisches Zeichnen am Computer funktioniert, lernst Du in diesem Kurs zunächst alles über die Grundlagen und machst selbst einfache Zeichenübungen wie in den Anfängen: Auf Papier mit einem Zeichenbrett, das Dir hilft, genauer zu zeichnen als ohne dieses Hilfsmittel.
