isometrische Darstellung

3-Tafel-Projektion: Zeichenübungen

Im Video wird erklärt, wie man dabei vorgeht. Wenn man eine Zeichen-

platte mit Anschlaglineal benutzt, geht es noch einfacher und genauer!

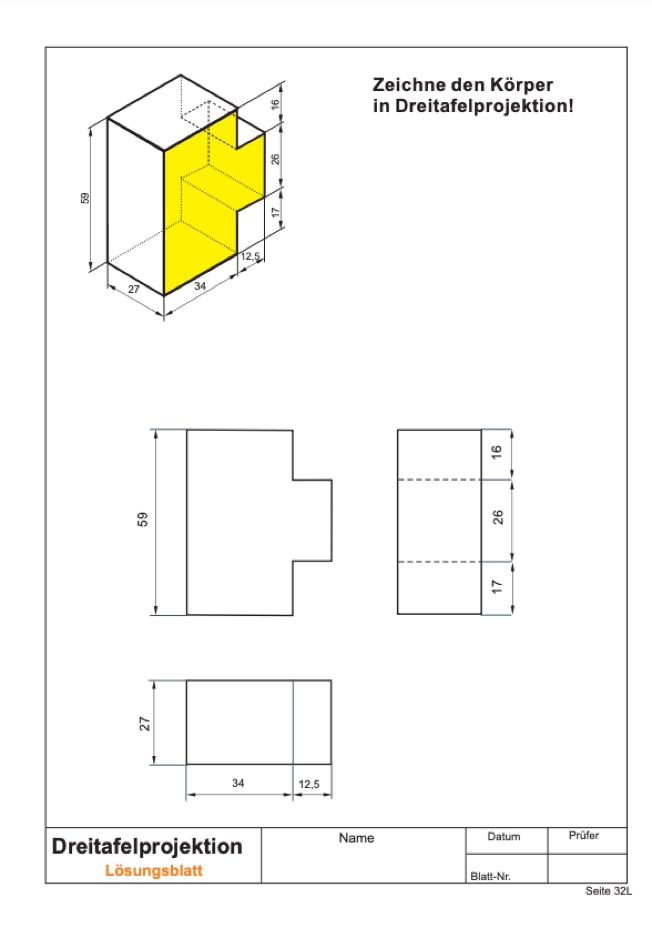

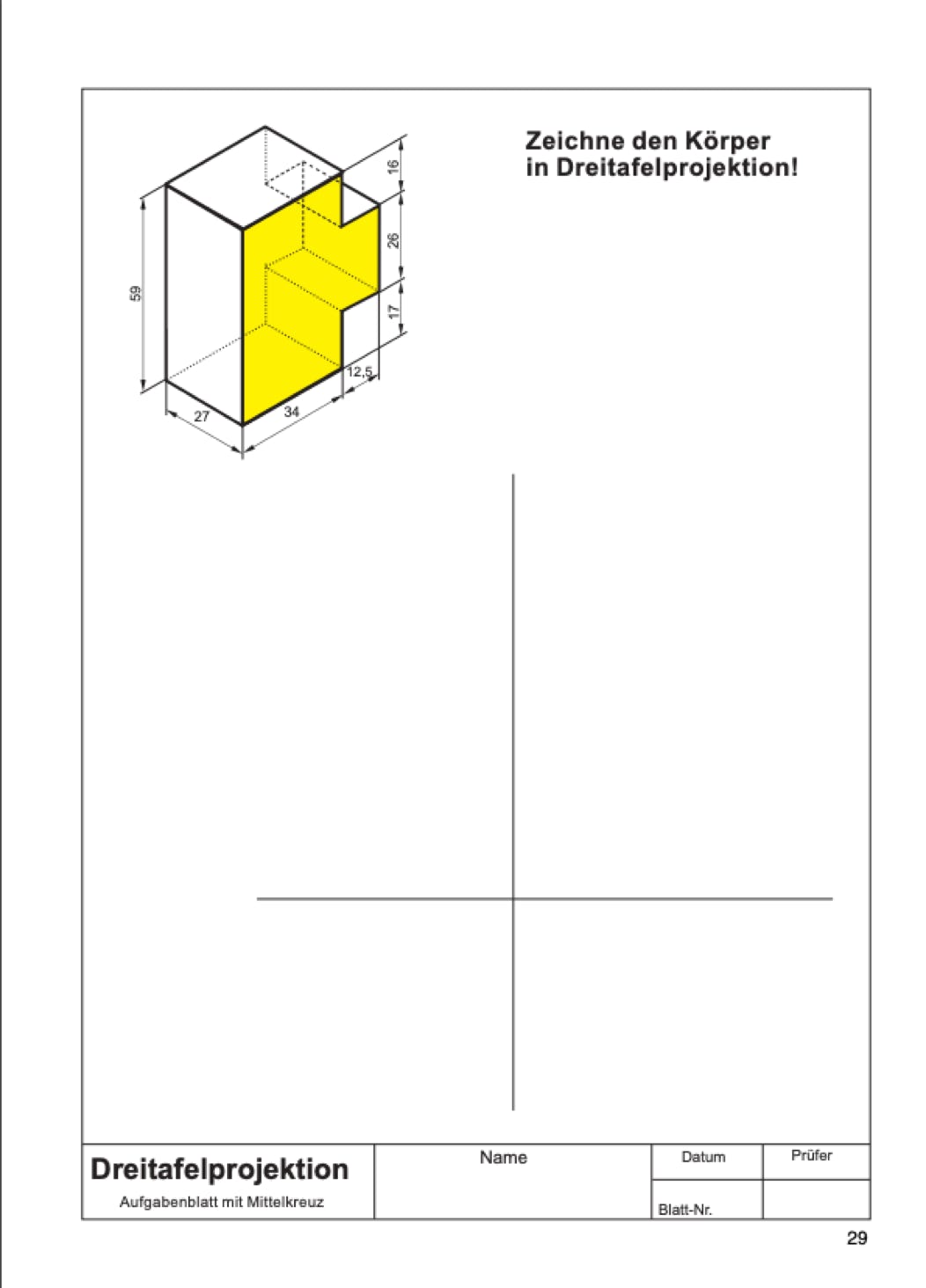

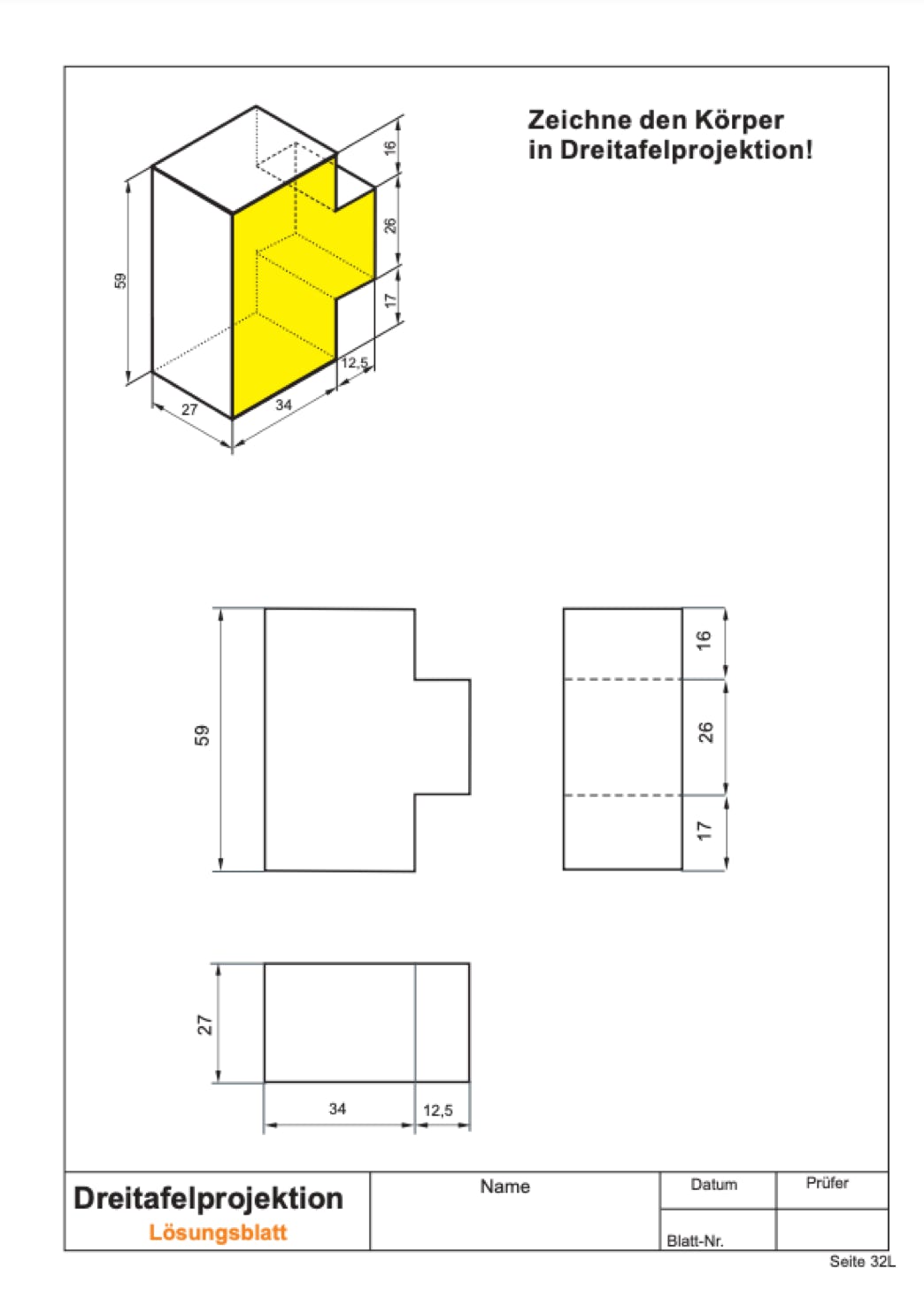

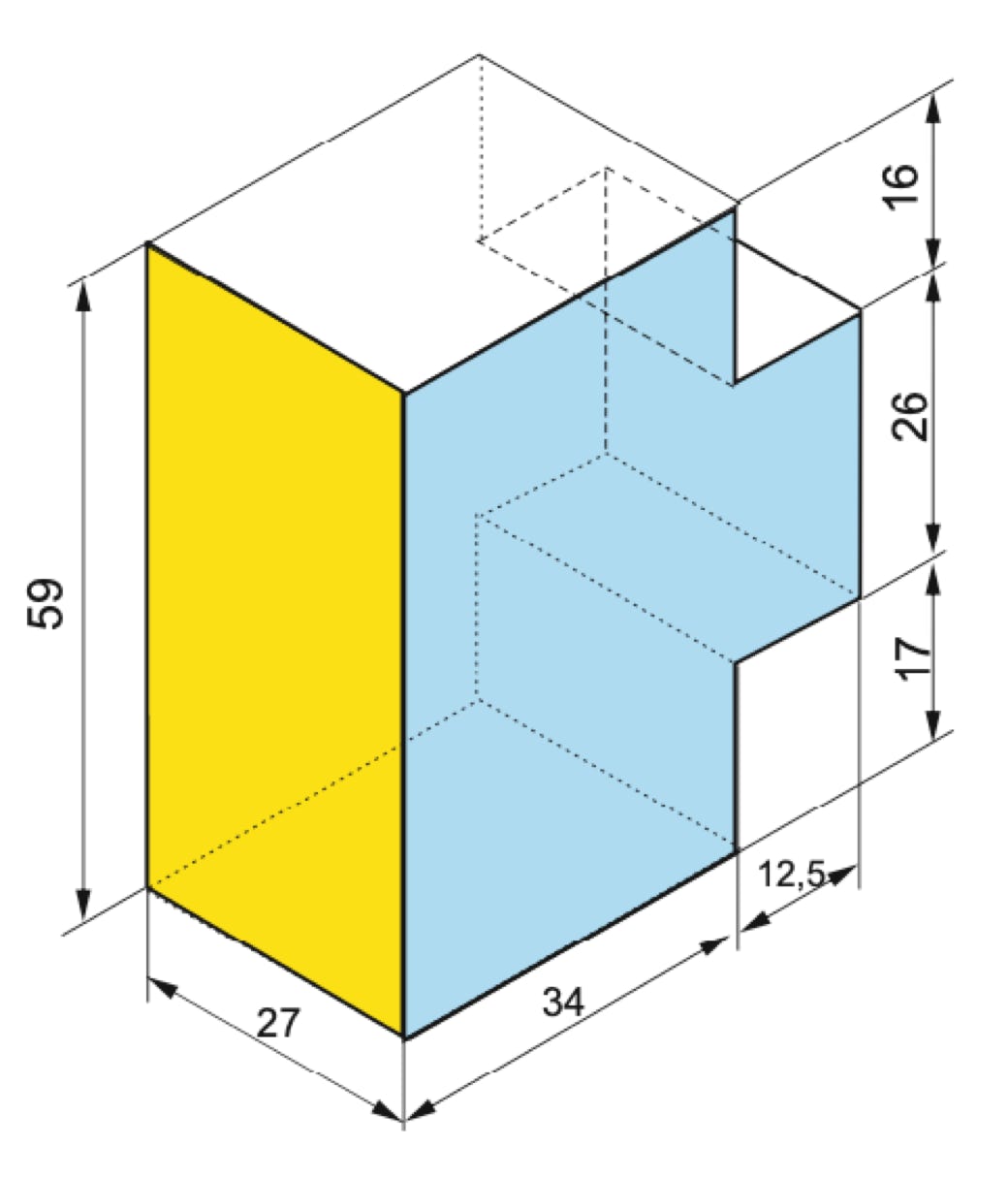

Zeichne diesen Körper in Dretafelprojektion!

Die Bilder lassen sich mit Mausklick auf die Punkte einzeln betrachten!

Mit Hilfe einer aufklappbaren Raumecke lässt sich einleuchtend aufzeigen, wie die Ansichten bei einer Dreitafelprojektion entstehen und einander zugeordnet werden müssen:

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke

3-Tafel-Projektion mit Hilfe einer aufklappbaren Raumecke
