**Zusatzübungen zur
Orientierung im Raum
Dies ist ein Körper, den Du hier im Lehrgang zeichnen wirst.
Der Körper wurde im CAD-Programm „Onshape“ erstellt. Das Programm läuft im Internet-Browser - man muss es also nicht einmal auf dem eigenen Computer installieren!
Deshalb kannst Du auch mit einem Mausklick das Programm aufrufen und den Körper mit der rechten Maustaste selber aus allen Richtungen betrachten (mit dem Mausrad kleiner/größer).
Da Du nur als Besucher zugelassen bist, kannst Du jedoch keine Veränderungen vornehmen.
Das ist jedoch möglich, wenn Du bei Onshape angemeldet bist.
weiter
Einfache Gegenstände wurden früher von Handwerkern auch ohne Zeichnung angefertigt.
Alte Bauwerke wie Pyramiden, mittelalterliche Kathedralen, aber auch Wasserräder, Windmühlen sind bis heute sichtbare Zeugnisse von Bauwerken, die mit Hilfe konstruierter Pläne verwirklicht wurden.

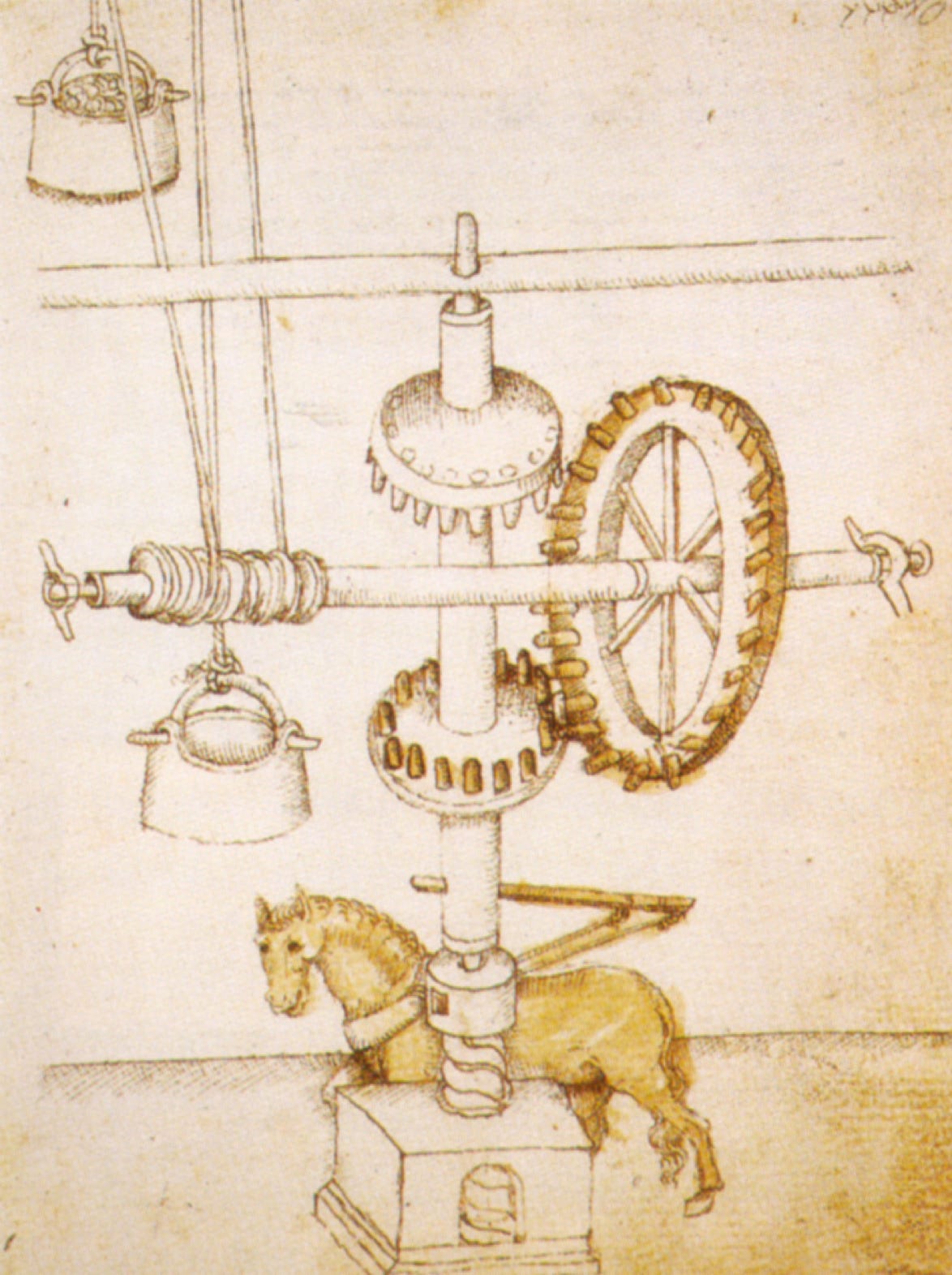

Um 1430 entstand diese Zeichnung eines Göpelwerkes: Ein Pferd liefert den Antrieb für eine Konstruktion aus Wellen und Zahnrädern. (Wikipedia)

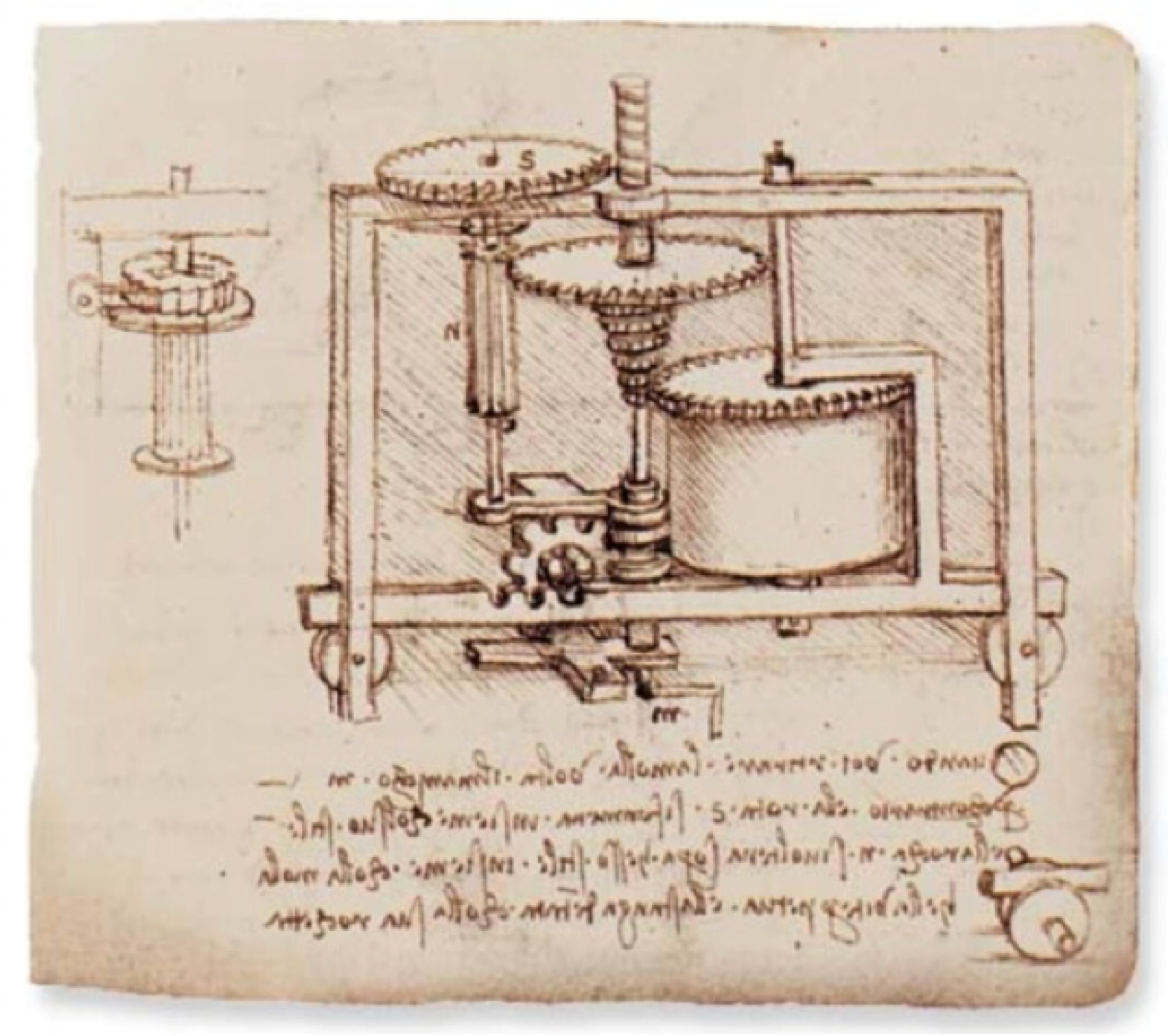

Leonardo da Vinci (um 1500) hat neben Gemälden auch viele technische Zeichnungen hinterlassen.
Beispiel für eine technische Zeichnung im Mittelalter
Bis in die Mitte des vorigen Jahrhunderts wurde ausschließlich mit Bleistift und Tusche auf Transparentpapier gezeichnet. (Wikipedia)
CAD = Computer Aided Design
Technische Zeichnungen entwirft man heute auf dem Computer mit CAD-Programmen.
Man braucht auch keine ausgedruckte Zeichnung mehr: Die Daten werden über Internet weitergeleitet und können dann an die Produktionsanlagen übergeben werden, die mit diesen Daten die Produkte anfertigen.
Das Reißbrett, an dem ein Konstrukteur früher mühevoll Modellentwürfe entwickelte, und der Technische Zeichner, der sie ins Reine zeichnete, gehören der Vergangenheit an.
Die Abkürzung CAD steht für „Computer-aided Design“.
CAD-Software hat die Konstruktion in den letzten 30 Jahren komplett verändert.
Damit diese Produkte produziert werden können - oft weit entfernt - muss mit der technischen Zeichnung das Produkt eindeutig beschrieben werden.
Man braucht keine ausgedruckte Zeichnung mehr: Die Daten werden über Internet weitergeleitet und können dann an die Produktionsanlagen übergeben werden, die mit diesen Daten die Produkte anfertigen.
3-D-Modell erstellt mit Shapr3D.
CAD Computer-aided-Design
weiter
CAD-Programme
Bekannte kostenpflichtige CAD-Programme sind
Solidworks, Solid Edge, AutoCAD, Catia und Siemens NX.
weiter
Erweiterungen
