2 LED`s blinken im Wechsel

VIDEO: Wechsel-Blinker

Klicke auf das TINKERCAD-ICON
und melde Dich bei TINKERCAD an.

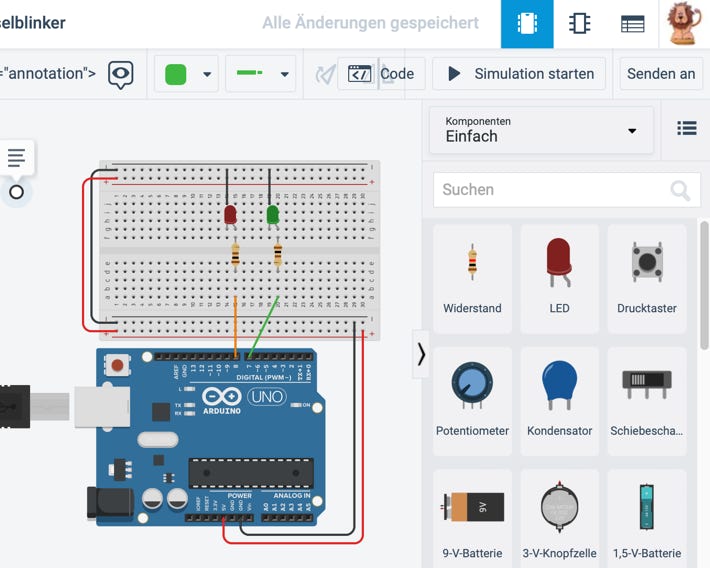

Dann öffnet sich das Fenster wie links abgebildet.

<< Mausclick

Verändere den Code so:

• rote LED leuchtet 5 sec / grün 2 sec

• rote LED 20 sec / grün 15 sec

Beide LED’s blinken abwechselnd 1 sec lang.

Programm-Code:

void setup()

{

pinMode(7, OUTPUT);

pinMode(8, OUTPUT);

}

void loop()

{

digitalWrite(7, HIGH);

delay(1000); // 1 Sekunde Pause

digitalWrite(7, LOW);

digitalWrite(8, HIGH);

delay(1000); // 1 Sekunde Pause

digitalWrite(8, LOW);

}

Verbinde den ARDUINO mit dem Computer und gib den neuen Sketch ein!
Lade ihn hoch.
Machen die LED`s, was beabsichtigt ist?
Verändere die Blinkzeiten im Programmcode
lade den veränderten Code hoch

Verändere den Programm-Code so,
dass die grüne LED 2 Sekunden leuchtet

und die rote LED 8 sec.

Mache davon ein Video und sende es an

Deine Lehrkraft!

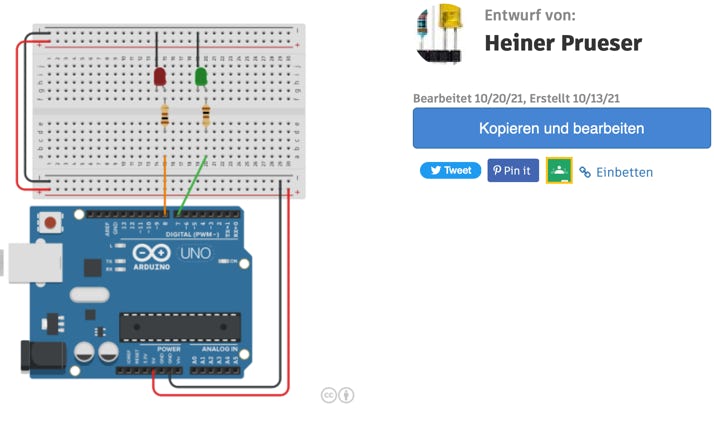

Baue die Schaltung auf :

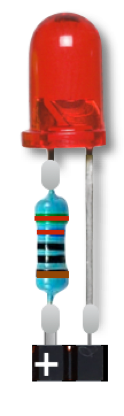

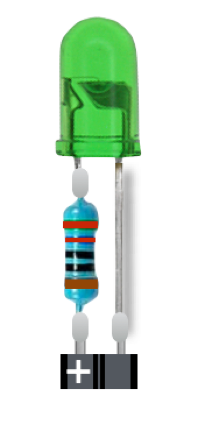

rote LED auf Pin 8 / grüne LED auf Pin 7

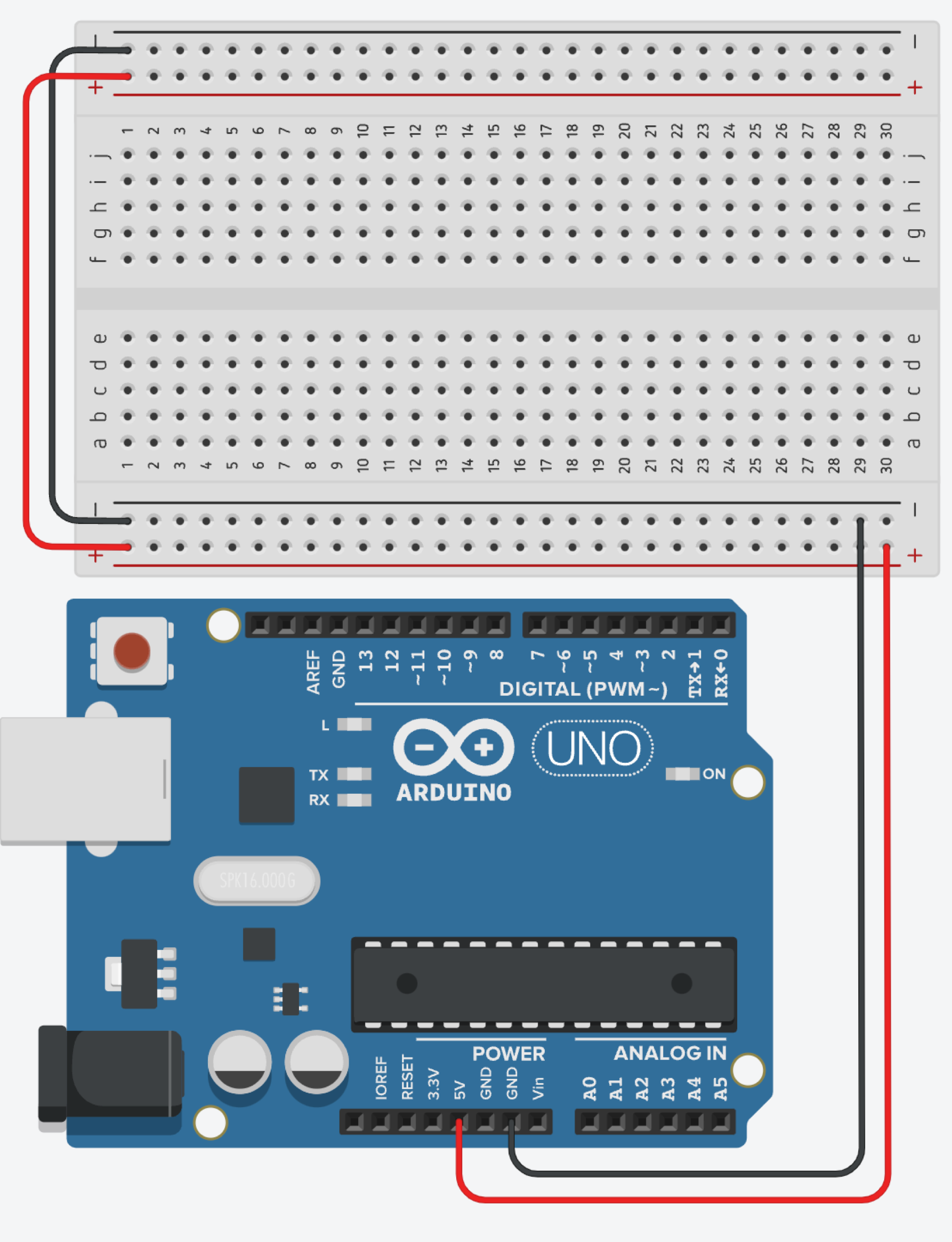

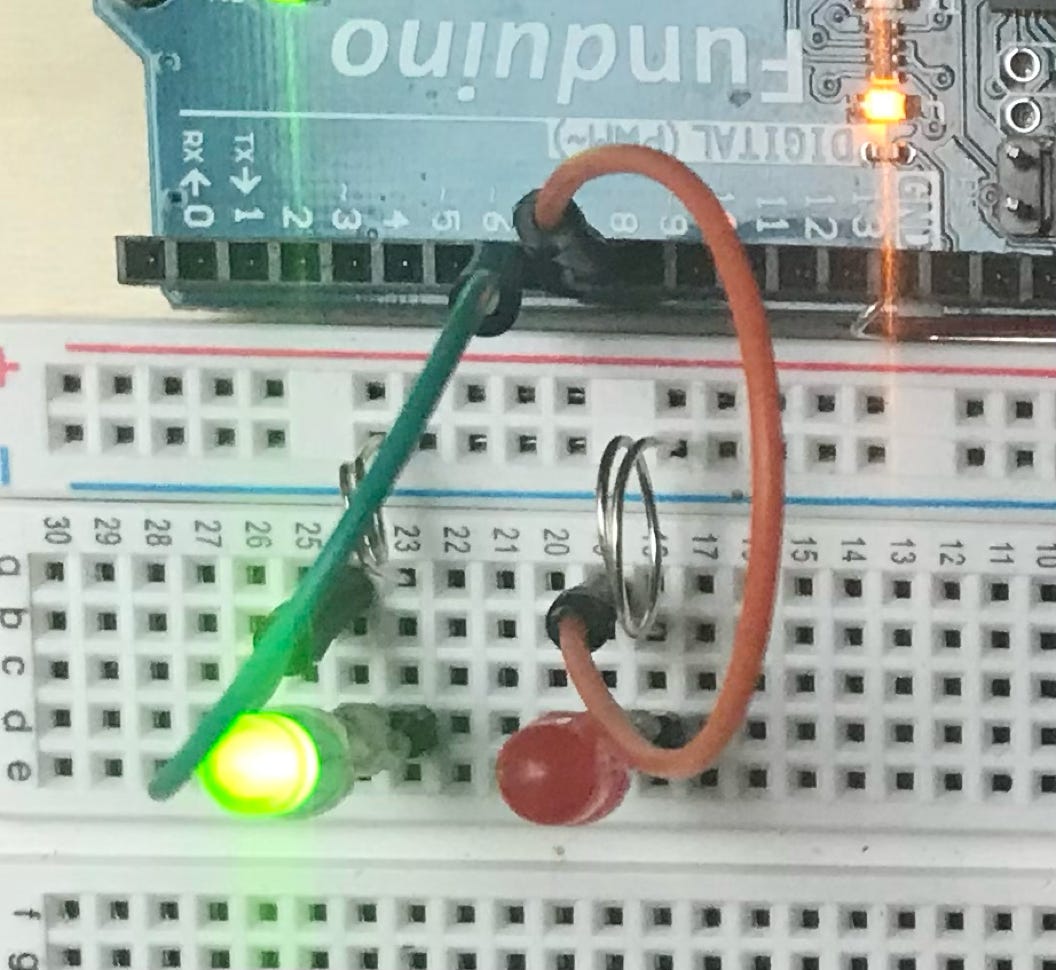

Versuchsaufbau mit dem Aufsteck-Board
