Kurbelgetriebe dienen der Übertragung und Umformung mechanischer Energie; sie formen eine gleichförmige Bewegung der Antriebswelle in eine periodisch veränderliche Bewegung um und umgekehrt.
Bekannt ist aus UE 9 bereits das "Schubkurbel-Getriebe": Im Verbrennungsmotor (wie bei der Dampfmaschine) findet die Umformung einer ungleichförmigen Schubbewegung des Kolbens im Zylinder in eine Drehbewegung der Kurbelwelle statt. (Der Kolben bewegt sich ungleichförmig schnell vom oberen Totpunkt seiner Bewegung zum unteren "Totpunkt" und wechselt dann seine Bewegungsrichtung; die daraus resultierende Drehbewegung der Kurbelwelle ist dagegen relativ gleichförmig.)

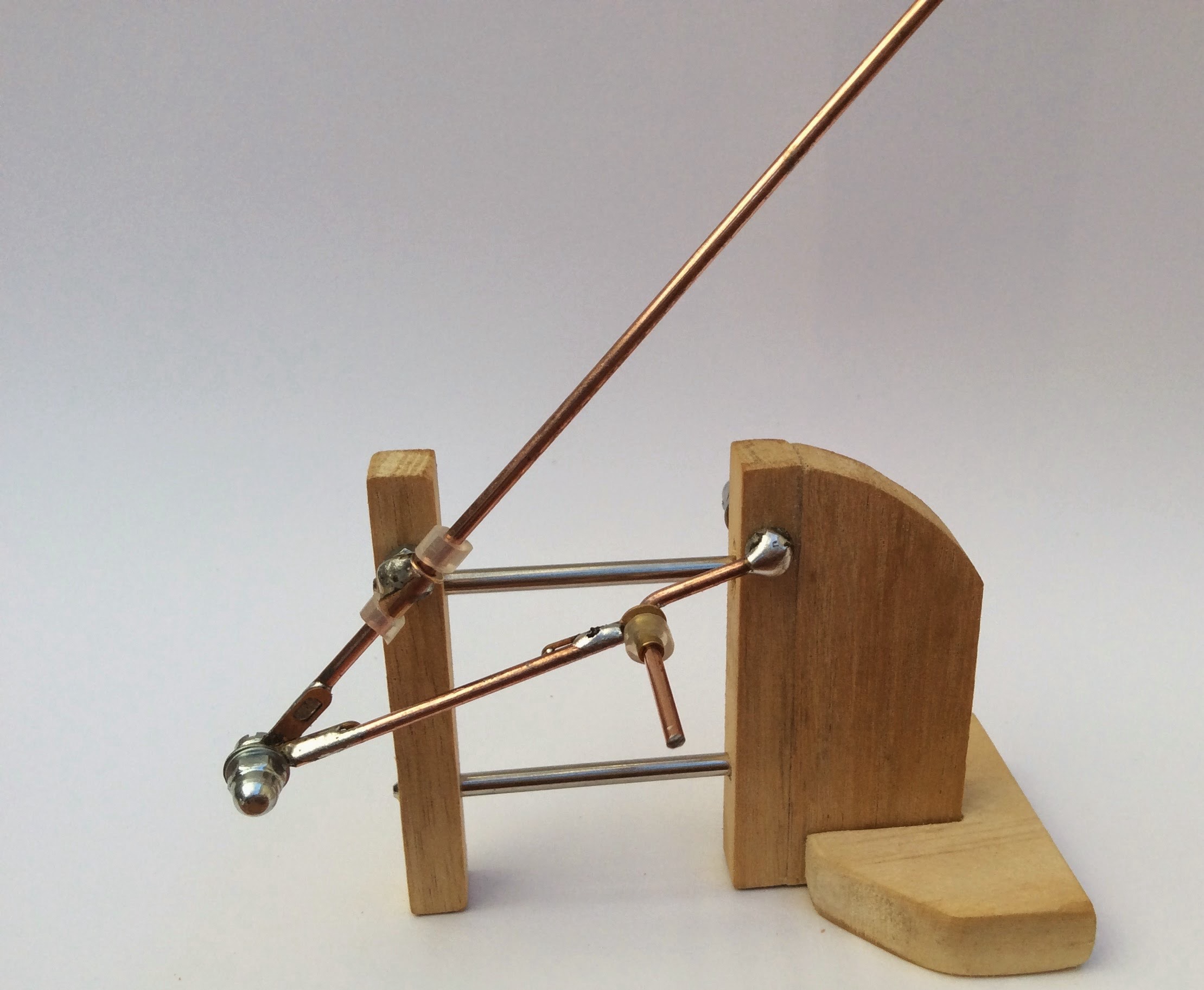

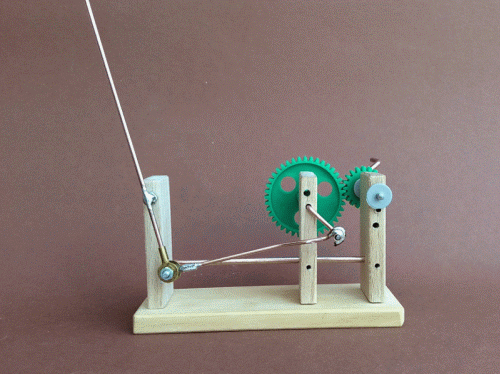

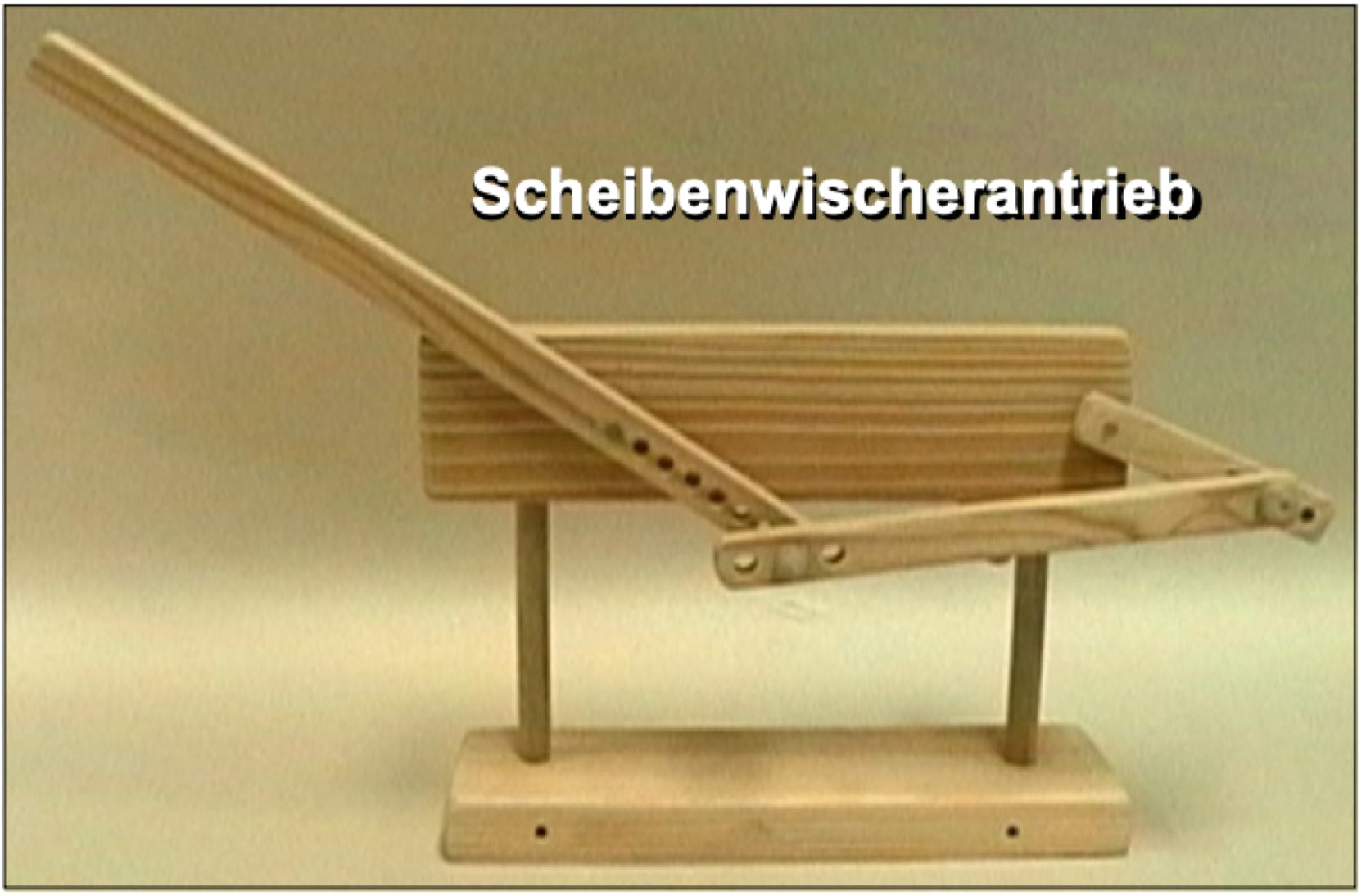

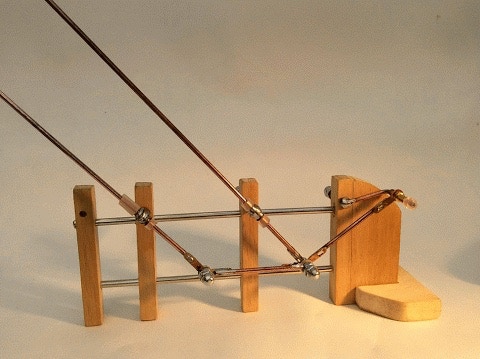

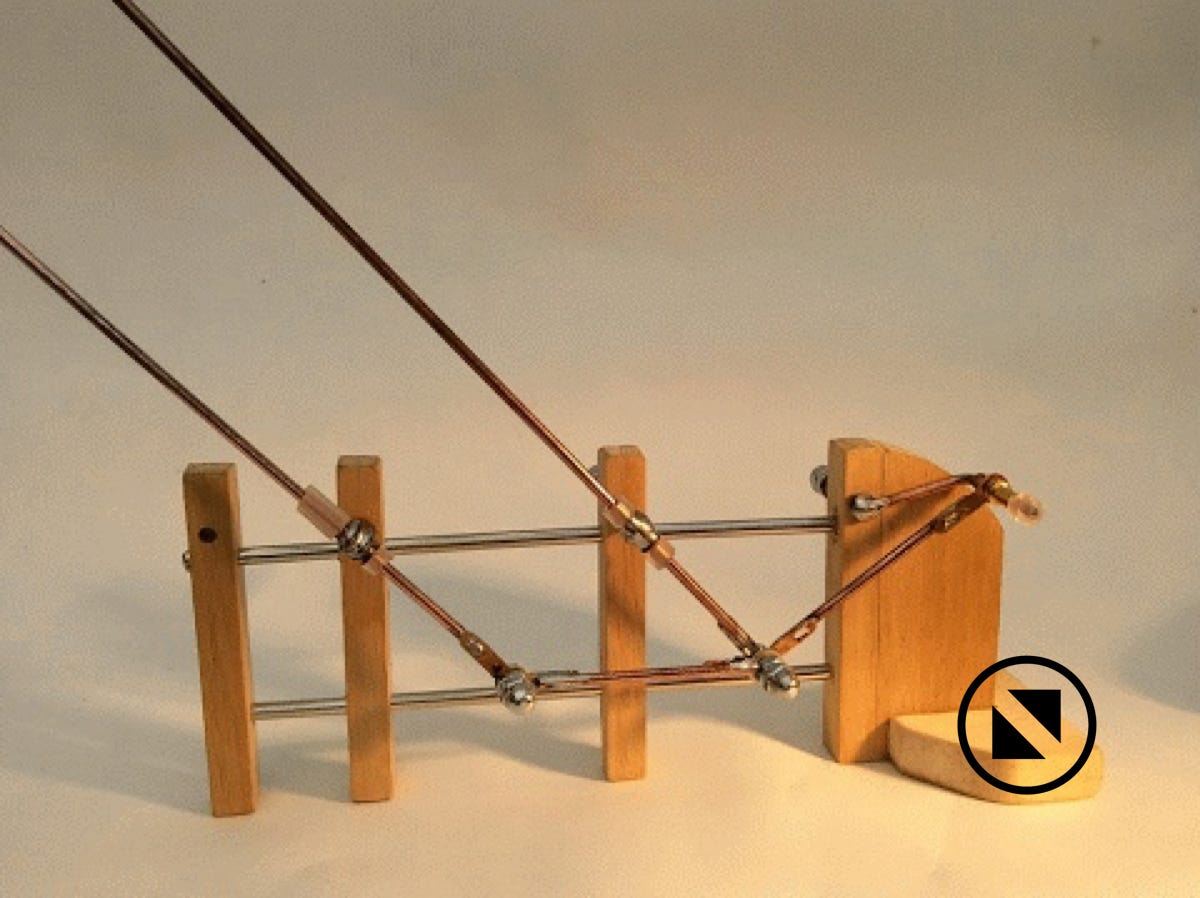

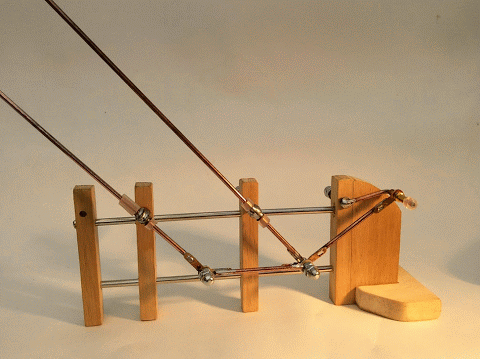

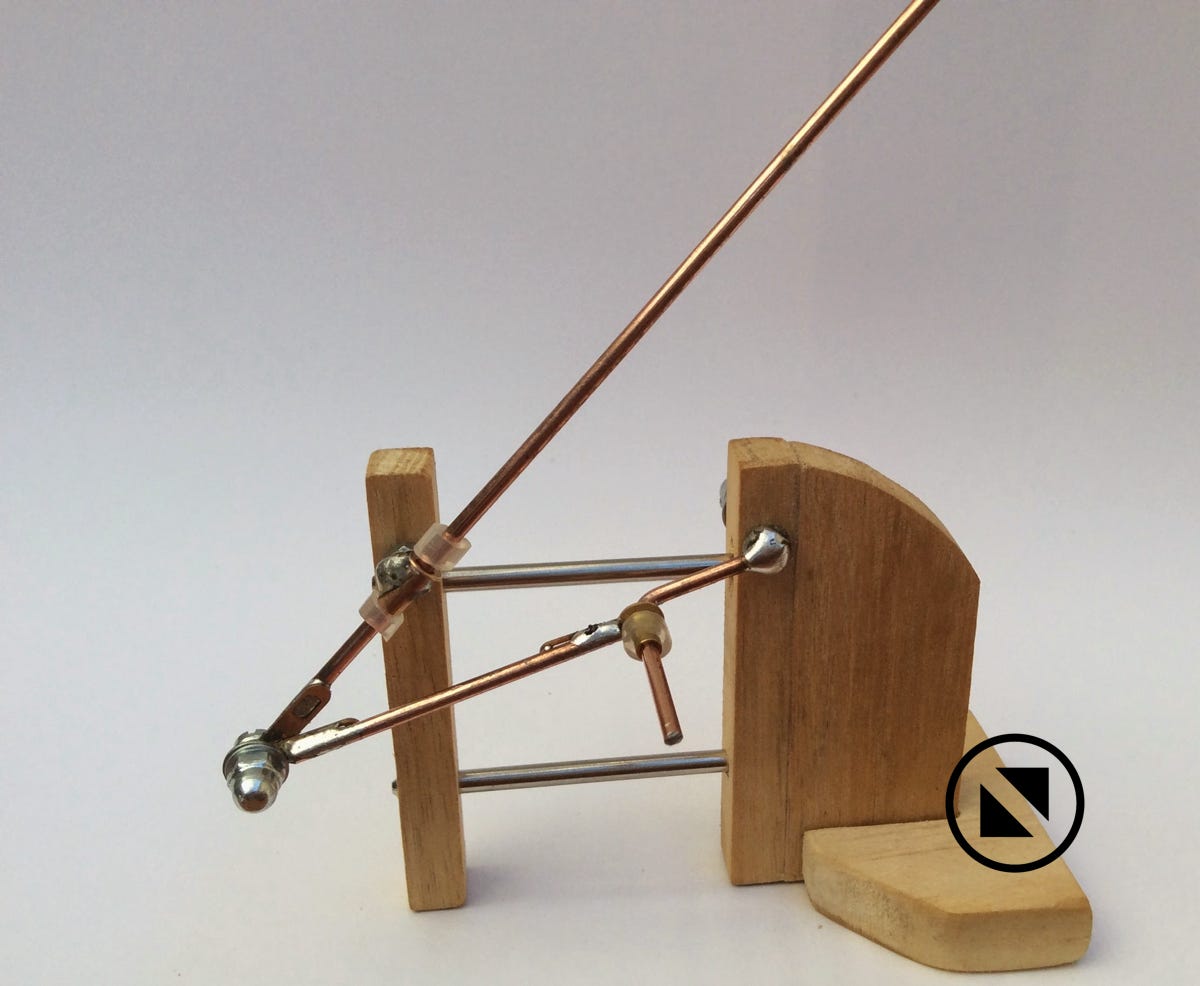

In der Konstruktionsabteilung eines Automobilwerkes soll ein Scheibenwischerantrieb entwickelt werden, dessen Wischerblatt einen bestimmten Wischsektor auf der Windschutzscheibe bestreicht.

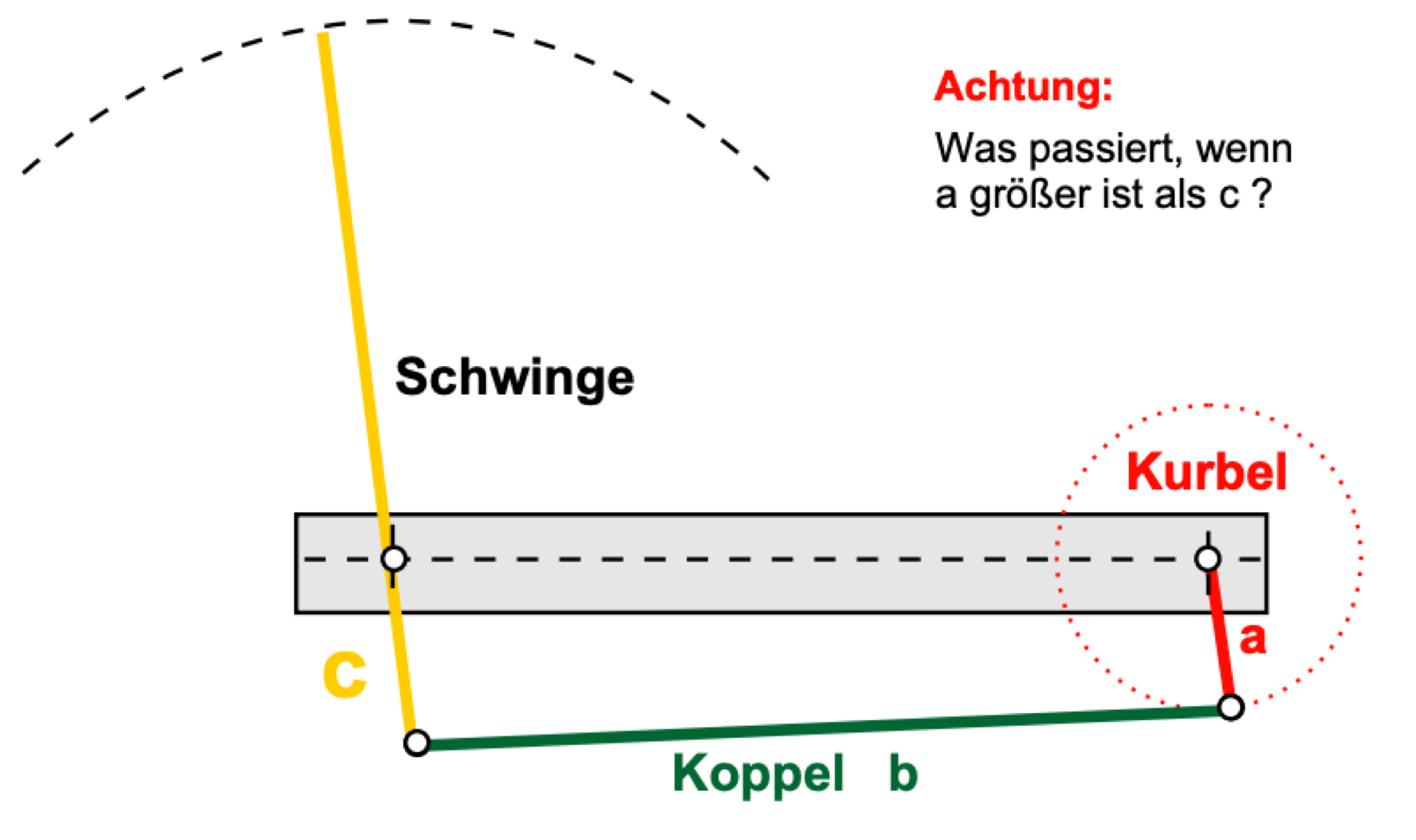

In Versuchen müssen zunächst die Wechselbeziehungen zwischen den Längen a ,b, c und d erkundet werden.

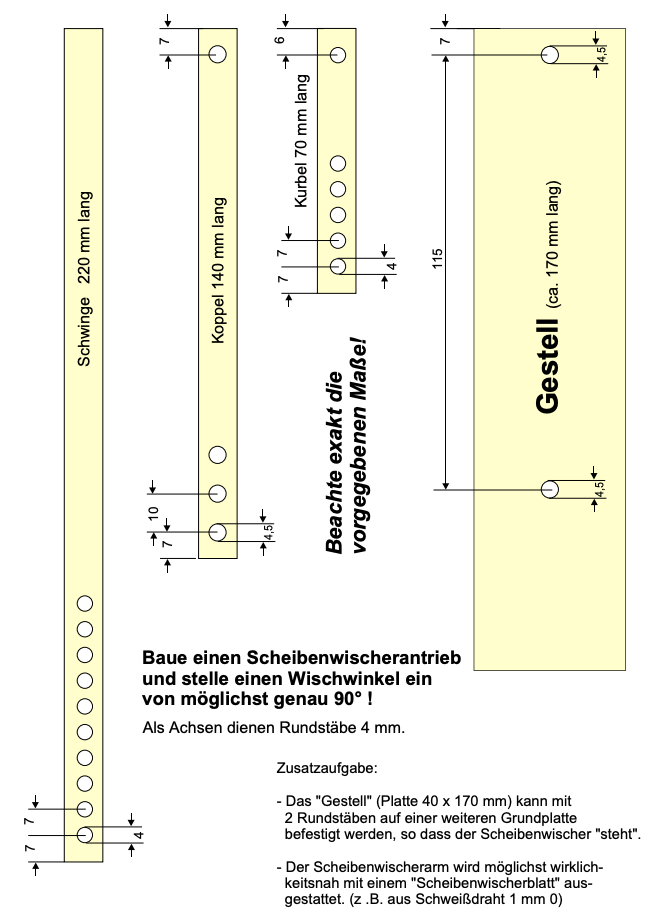

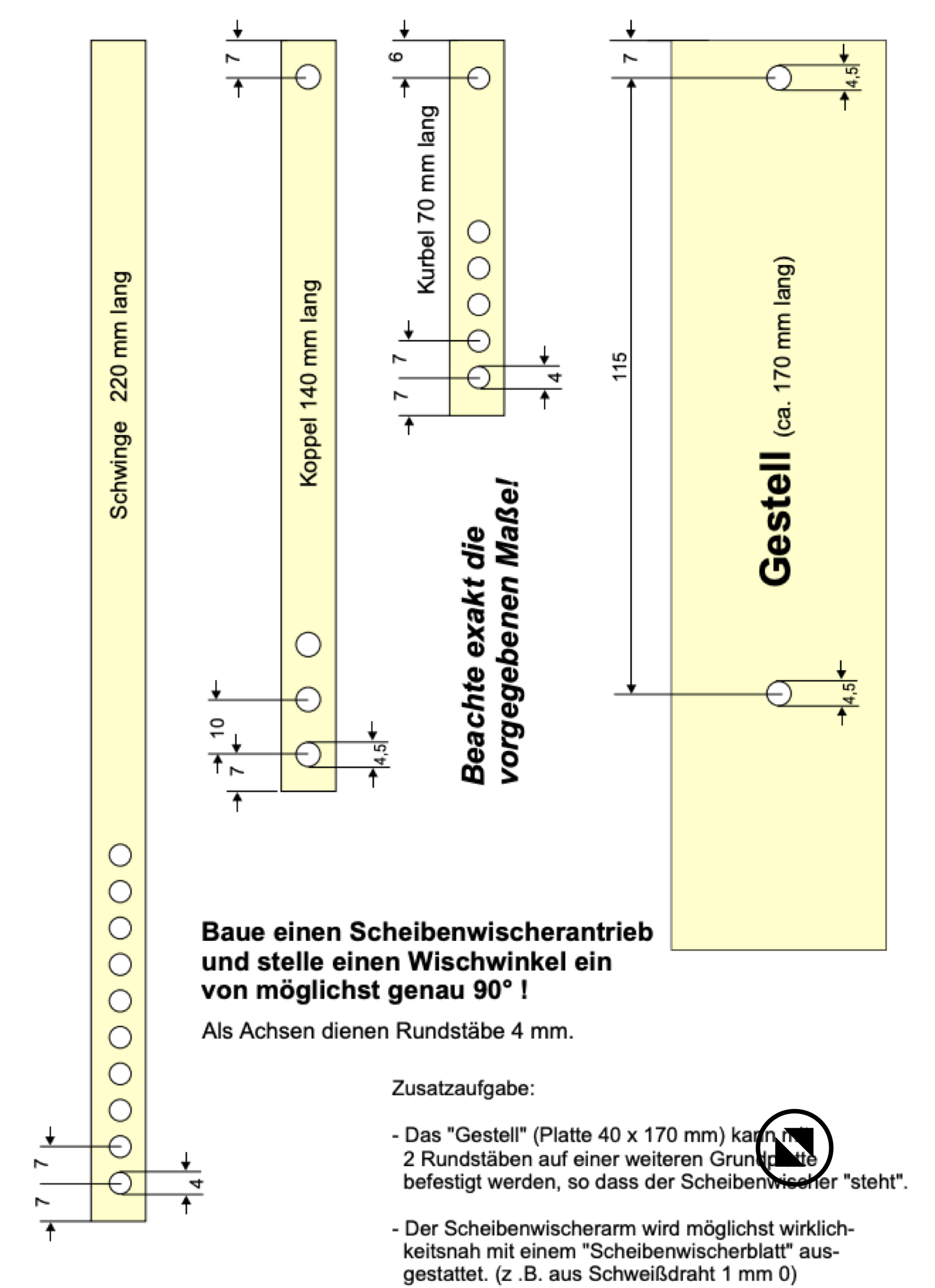

Damit die Versuchsergebnisse vergleichbar sind, sollen die Teile des Scheibenwischers die gleichen Maße auf weisen.
- Das "Gestell" (Platte 40 x 170 mm) wird mit 2 Rundstäben
auf einer Grundplatte befestigt werden, so dass der
Scheibenwischer "steht".
- Der Scheibenwischer-Arm wird möglichst wirklichkeitsnah
mit einem "Scheibenwischerblatt" ausgestattet.

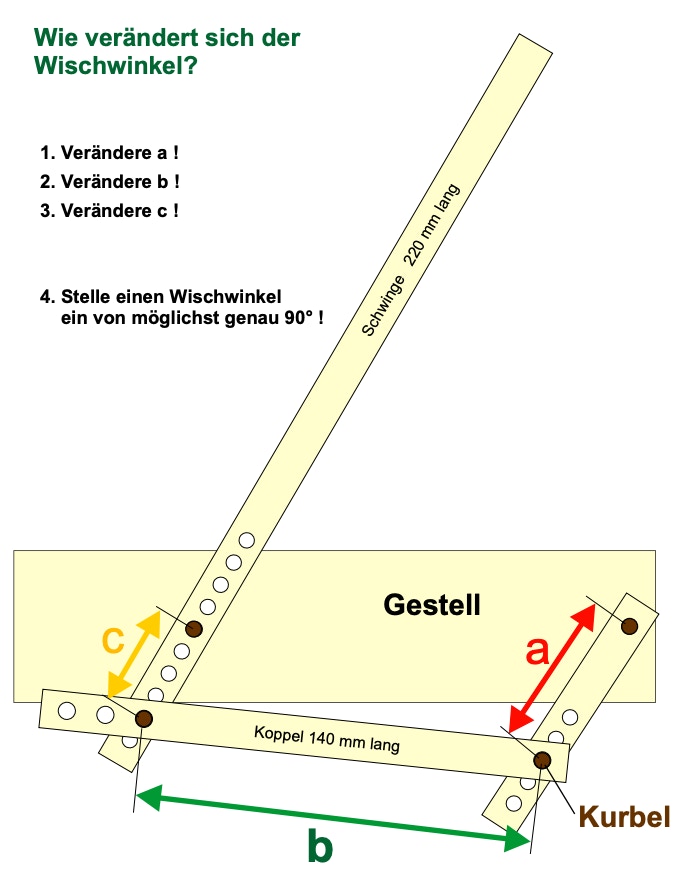

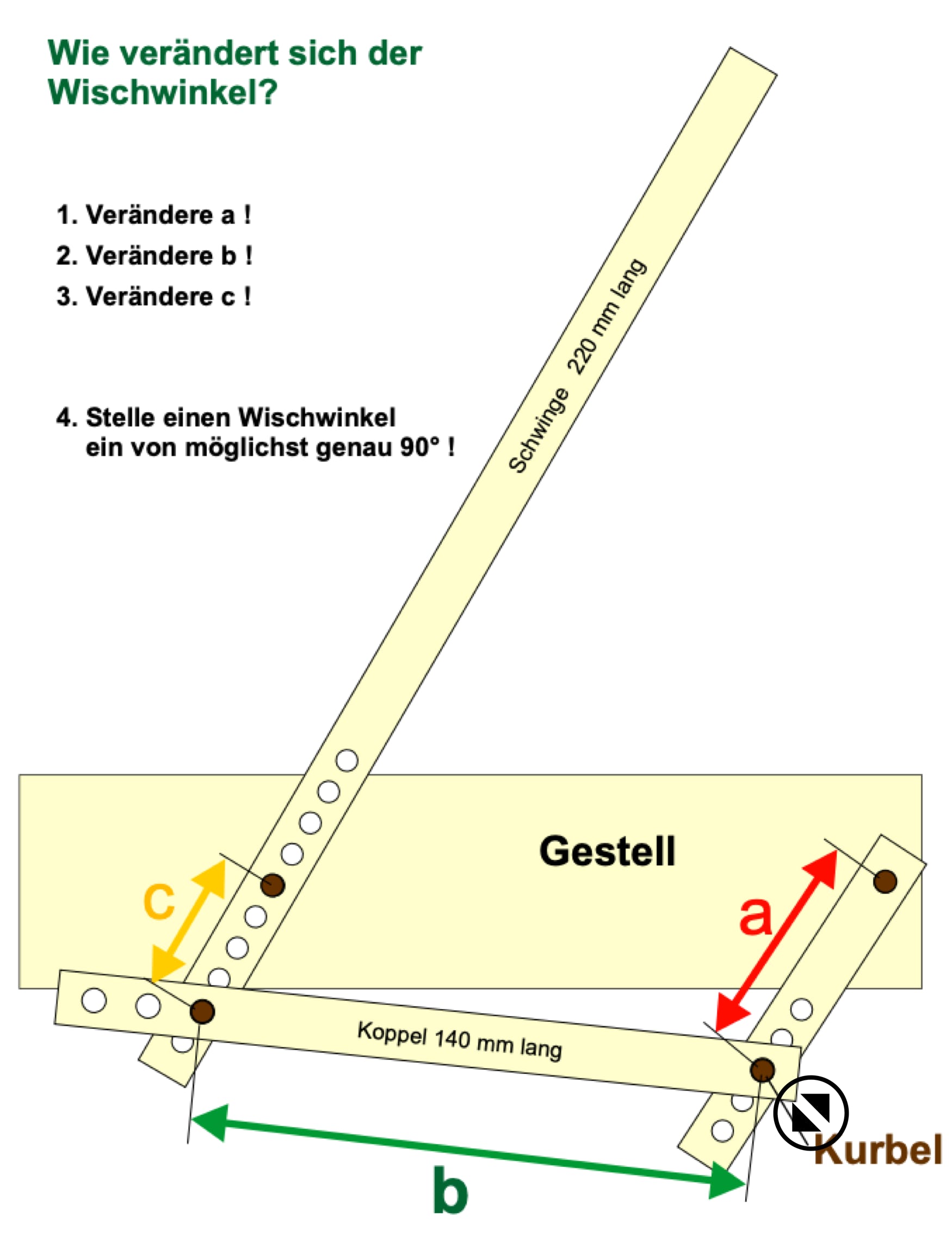

Wie verändert sich der Wischwinkel, wenn a / b / c verändert werden? Stelle einen Wischwinkel von 90° ein!

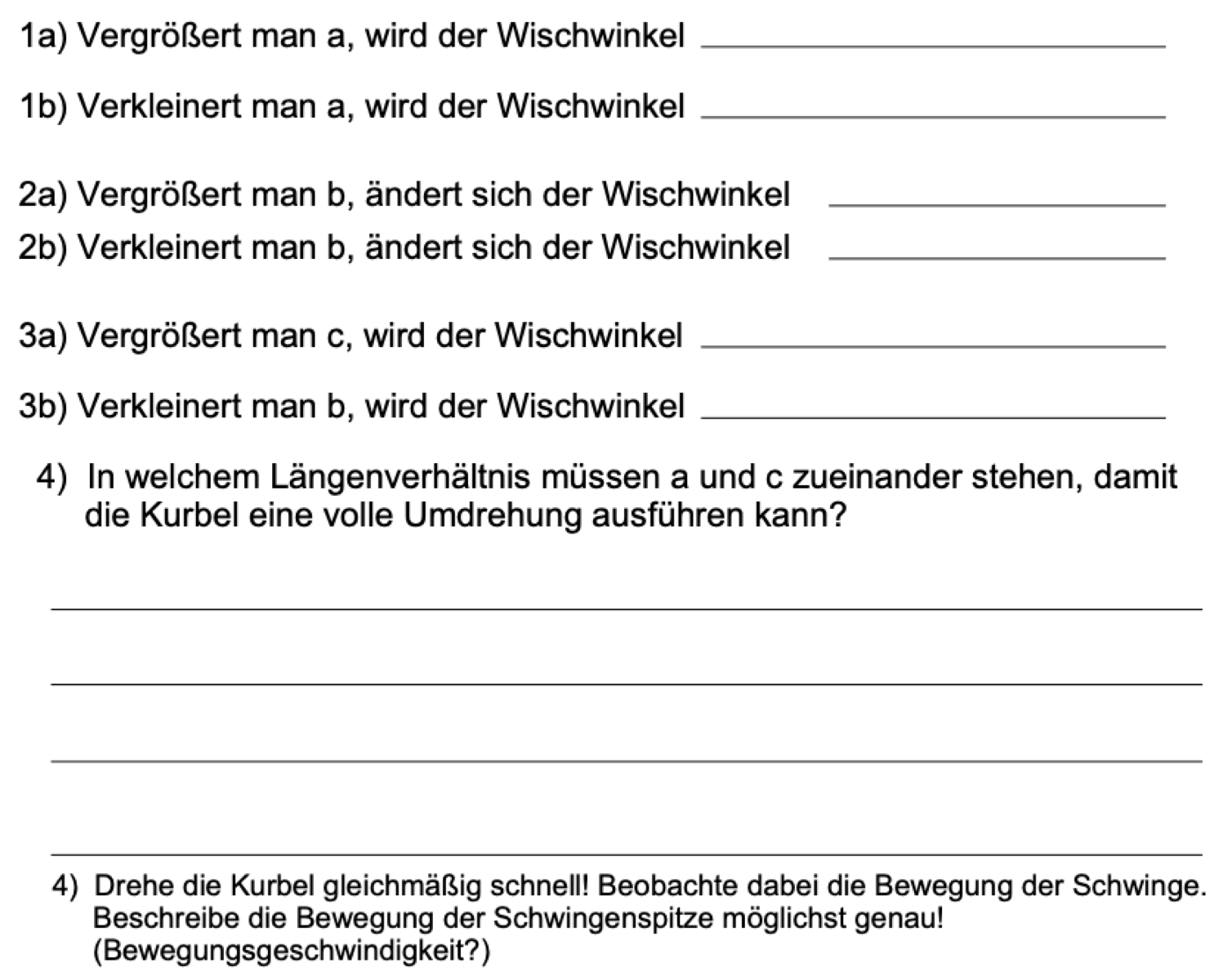

Bearbeite das Arbeitsblatt
