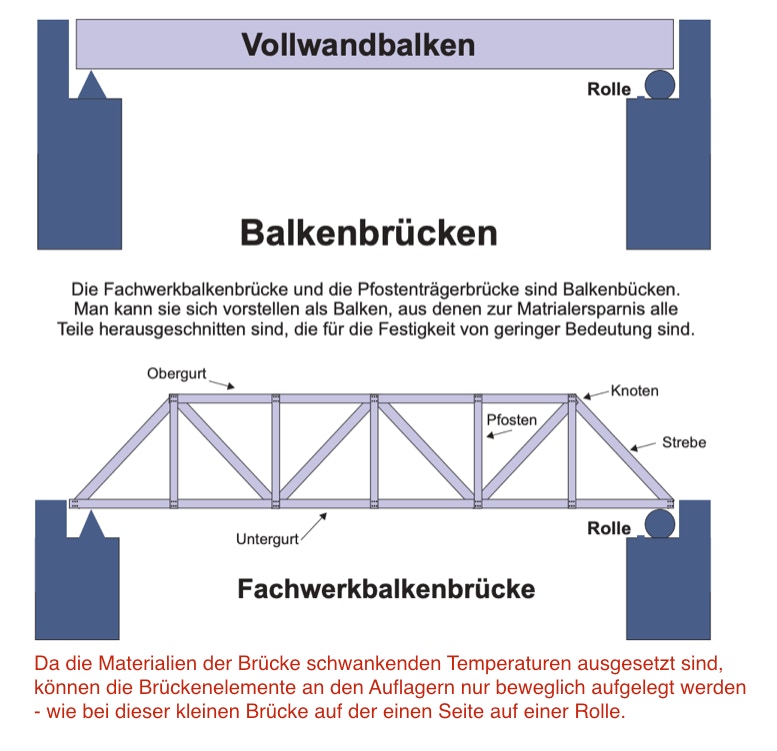

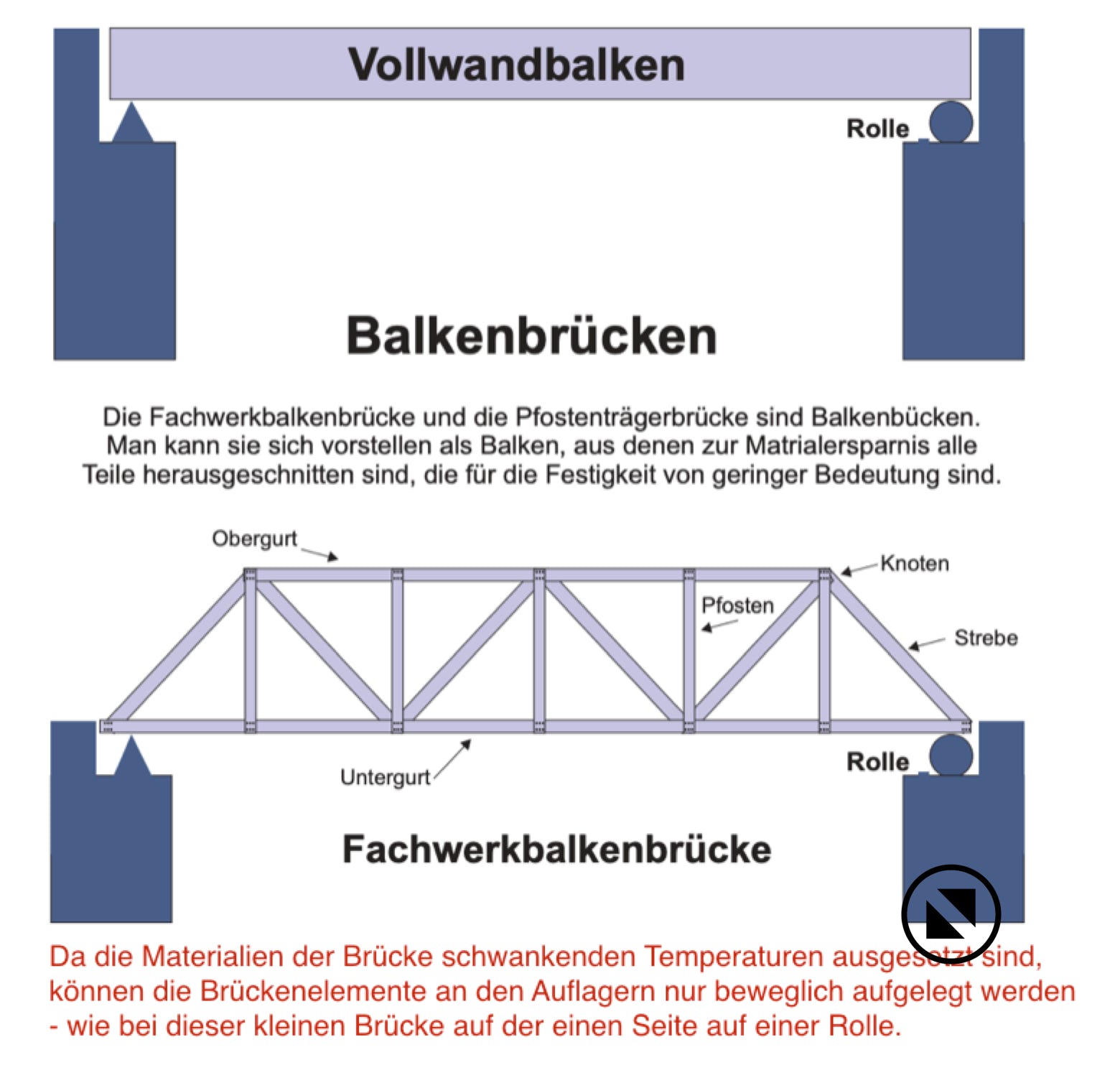

Am Anfang steht die Sachinformation zum Brückenbau mit der Erkenntnis, dass die Teile der Brücken „arbeiten“ (sich durch Wärmeeinwirkung ausdehnen und zusammenziehen).

Deshalb werden Brückenteile nur locker auf Auflagern aufgelegt.

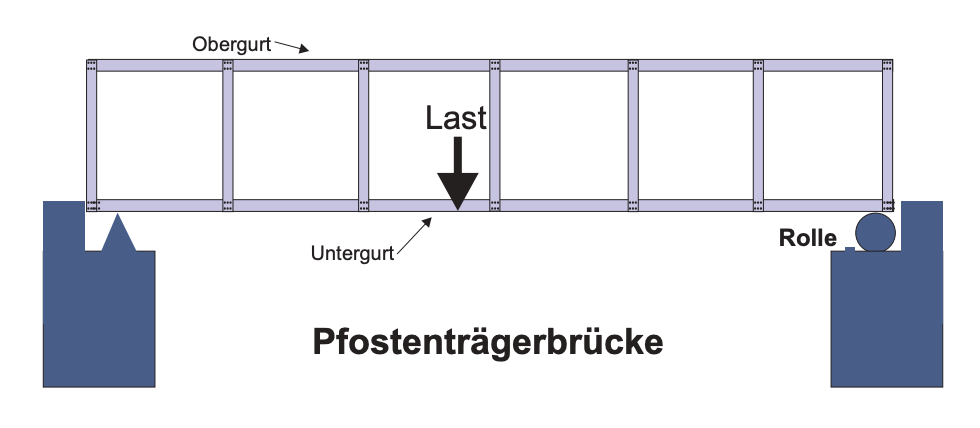

Teil 1:  Brücke bauen aus genormten Papiersteifen

Teil 2:  Bau eines Brücken-Seitenteiles aus Draht

           - Einführung in die Weich-Löttechnik

zum Ausdrucken PDF-Bild anklicken

Video Video abspielen

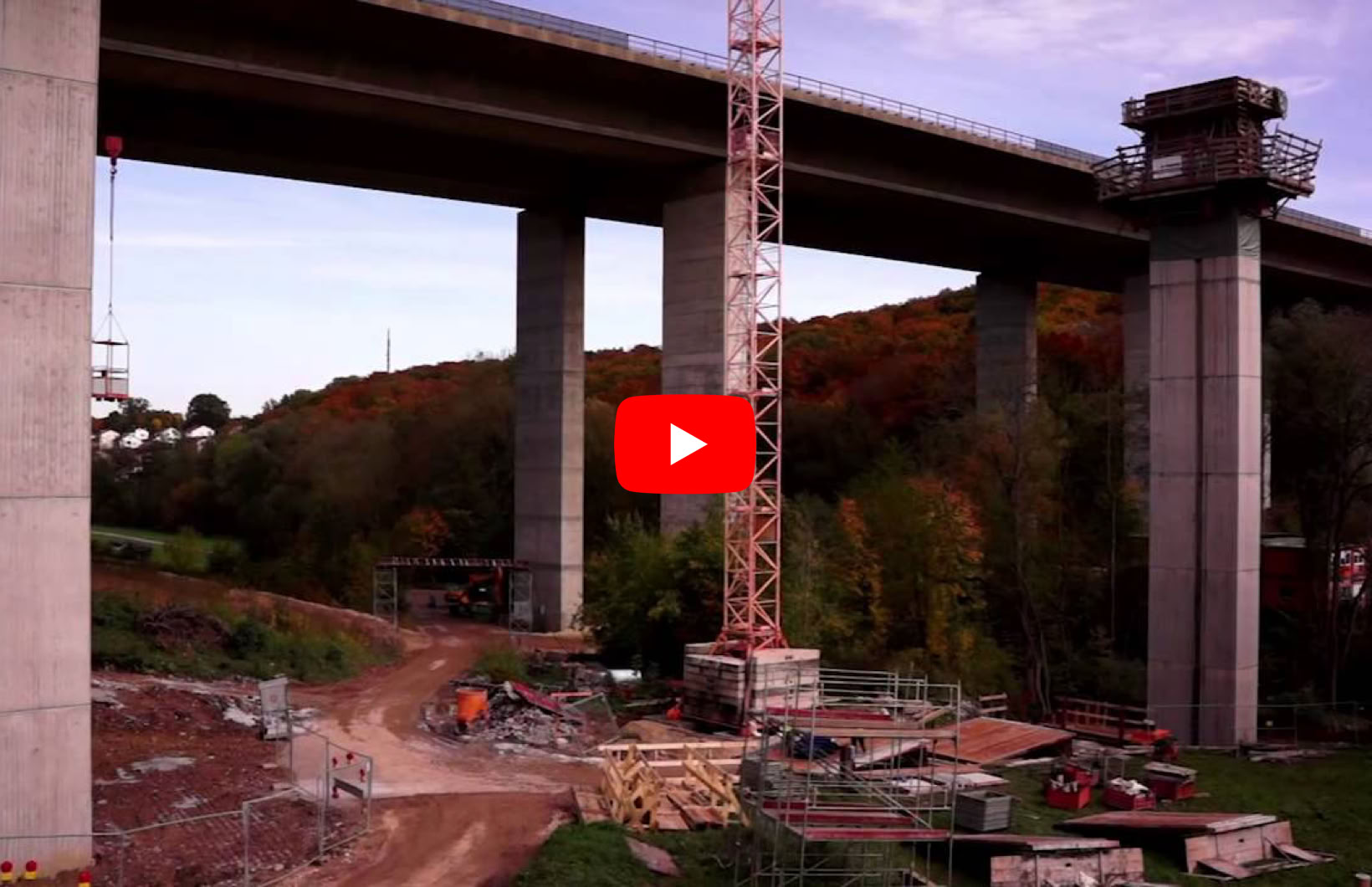

Video Video abspielen

Youtube - Videos zum Brückenbau

Brückenbau   Videos

?

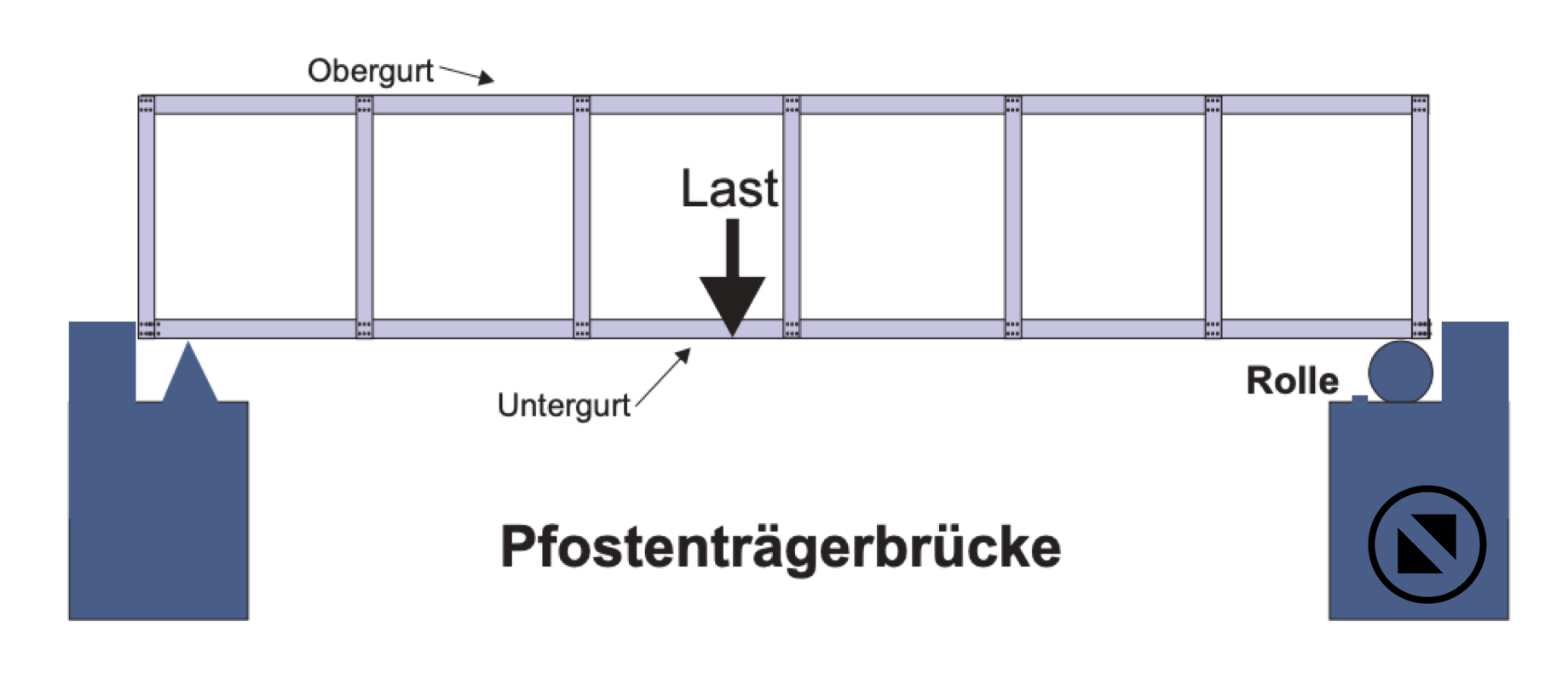

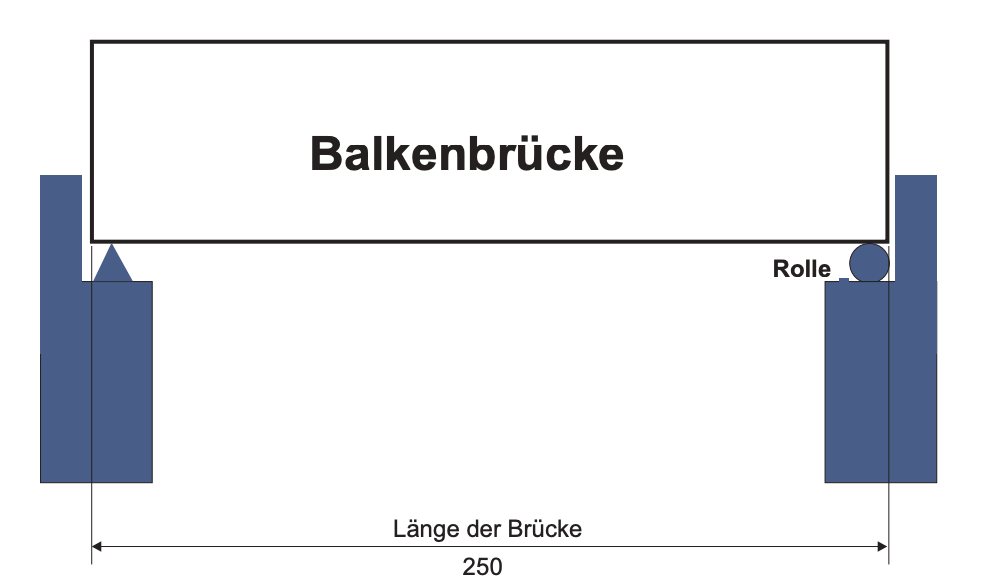

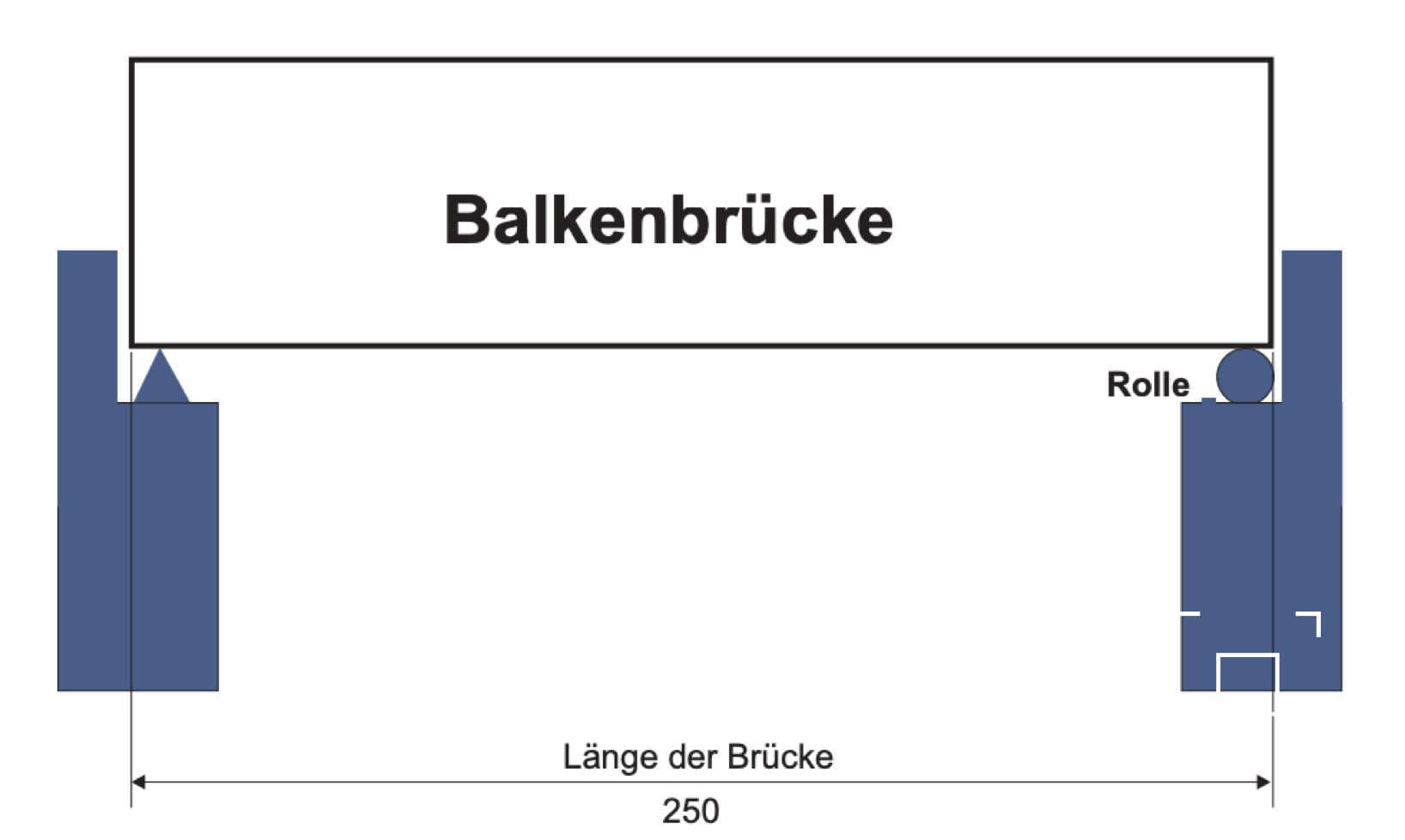

Was stimmt an dieser Brücke nicht?

Und wie sieht es eigentlich mit der „Befestigung“ der Brücke aus?

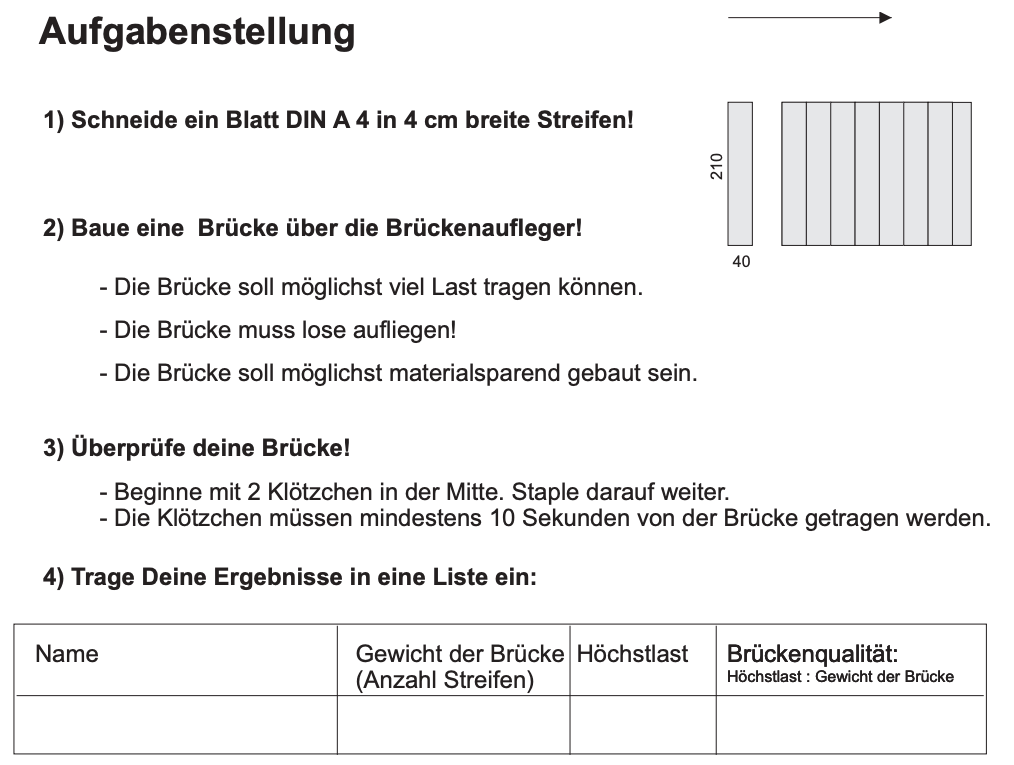

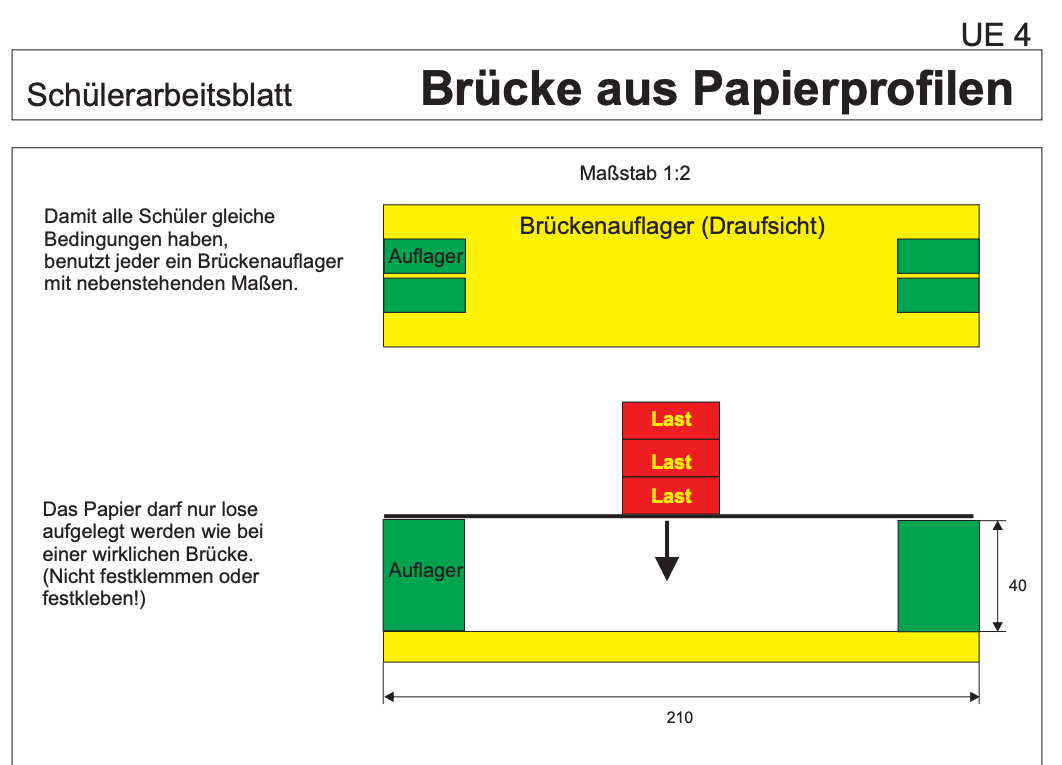

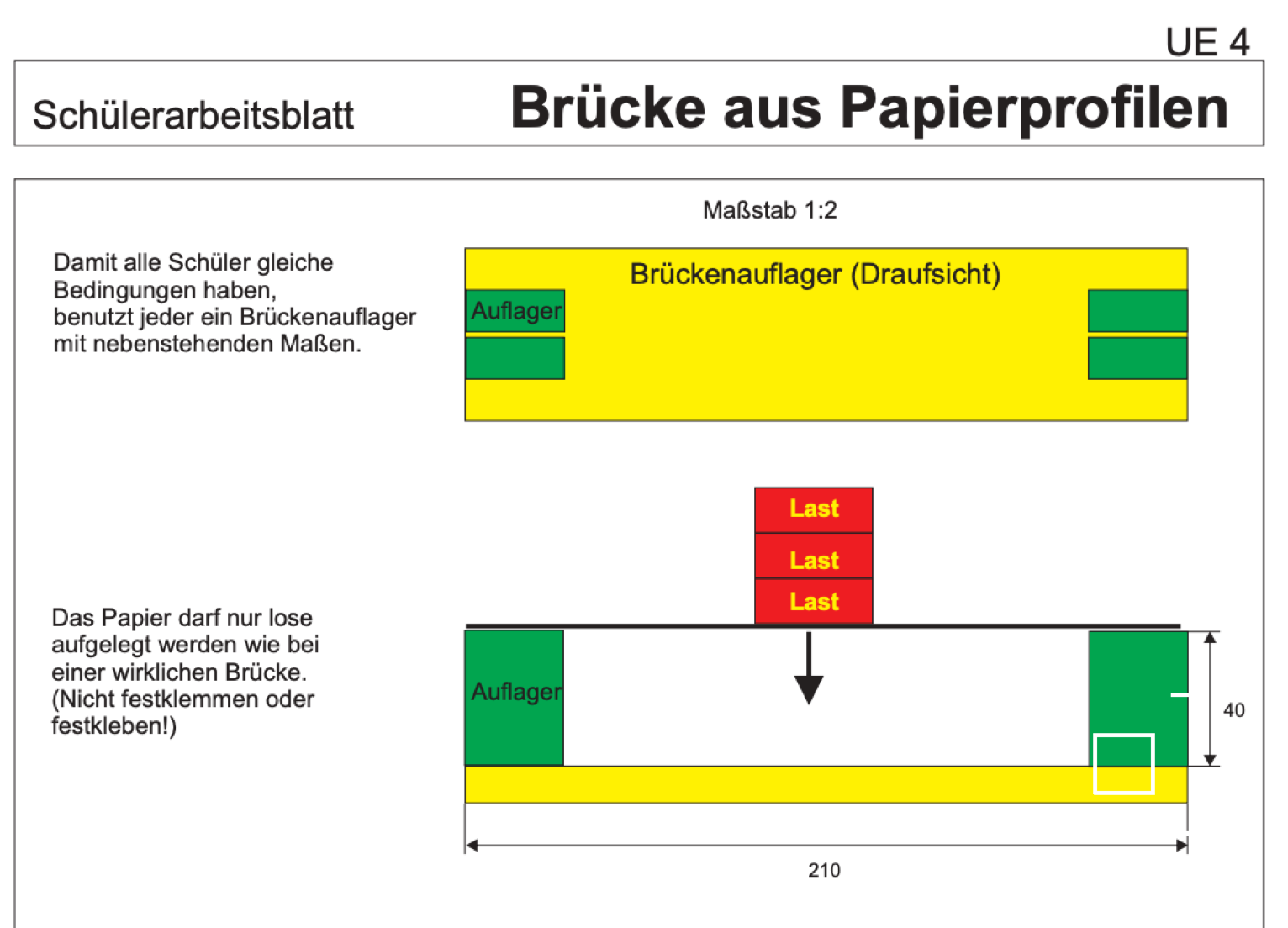

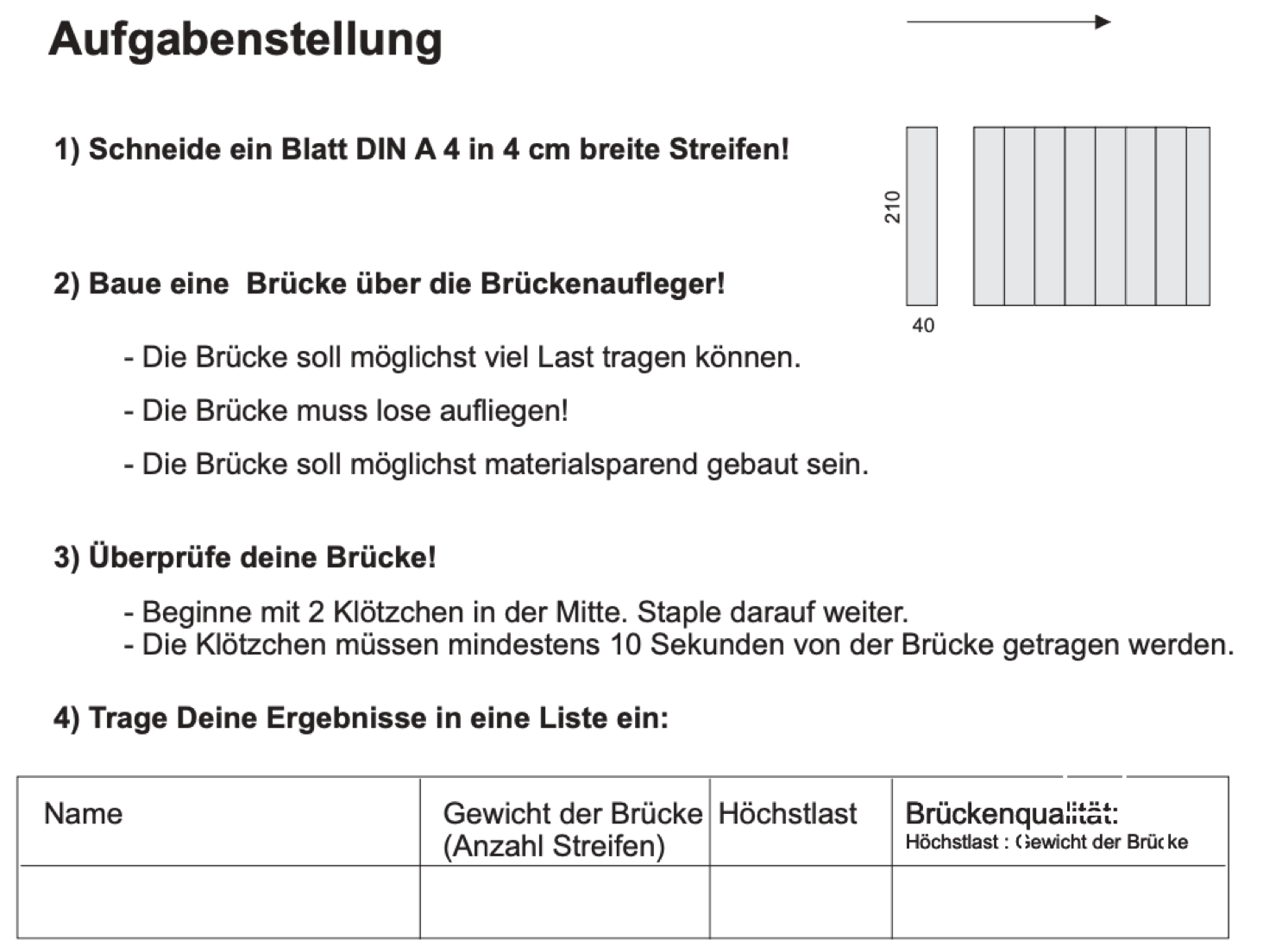

Bauaufgabe 1:    Brückenbau mit Papierstreifen

Belastbarkeitsliste ausdrucken

Verwende beim Bau nur  neue Streifen,
die noch nicht belastet wurden!

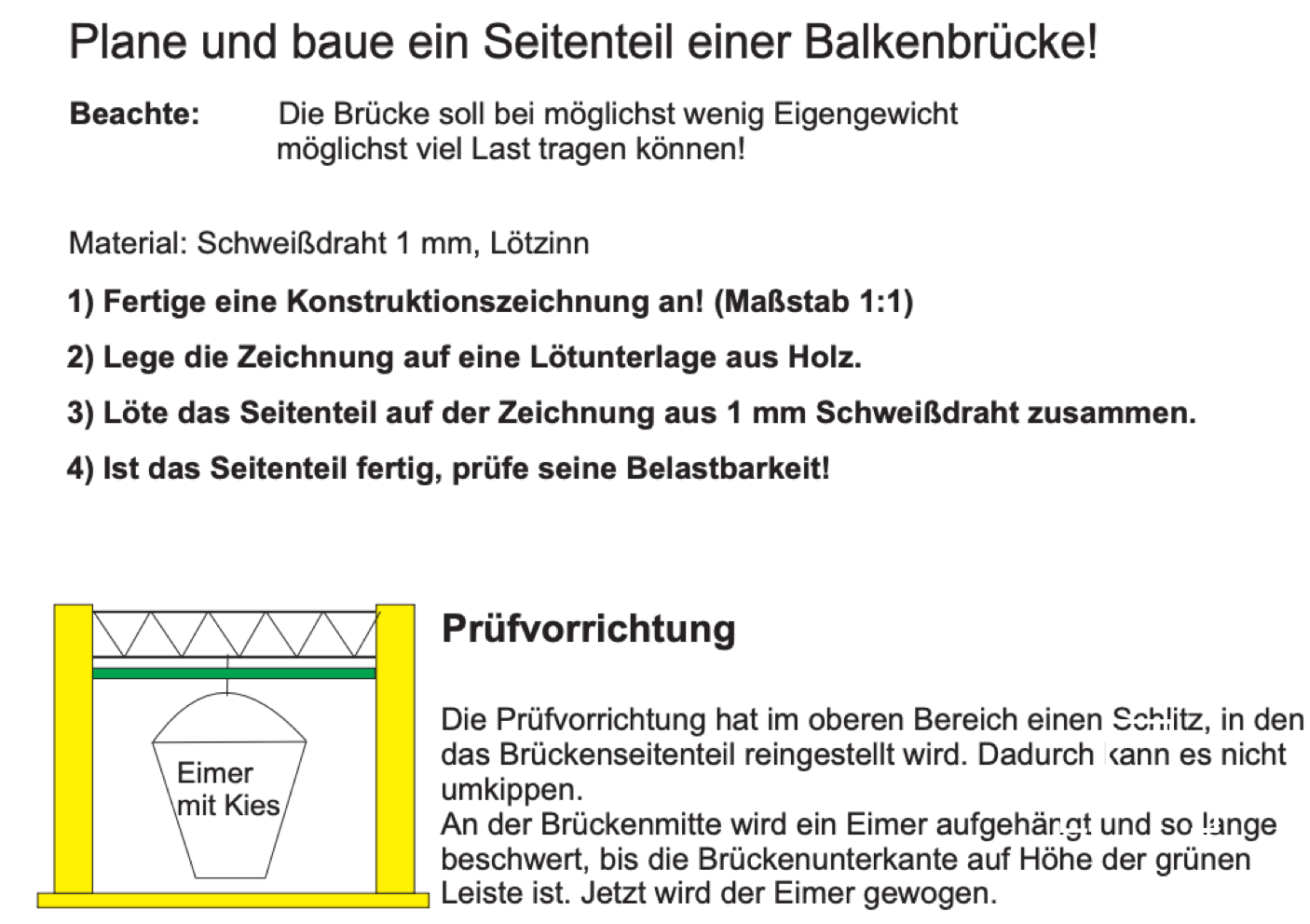

Bauaufgabe 2:    Brückenbau mit Draht

Bei dieser Arbeit lernst Du das Weichlöten !
Gute Ergebnisse erzielst Du nur mit gründlicher Arbeit:


  • Die Lötstelle muss sauber sein
  • Die zu lötenden Teile müssen eng zusammen liegen und auf einer Lötunterlage fixiert sein
  • Das Lötzinn mit Flussmittel muss heiß genug werden, dass es wirklich in die Lücken fließt.
