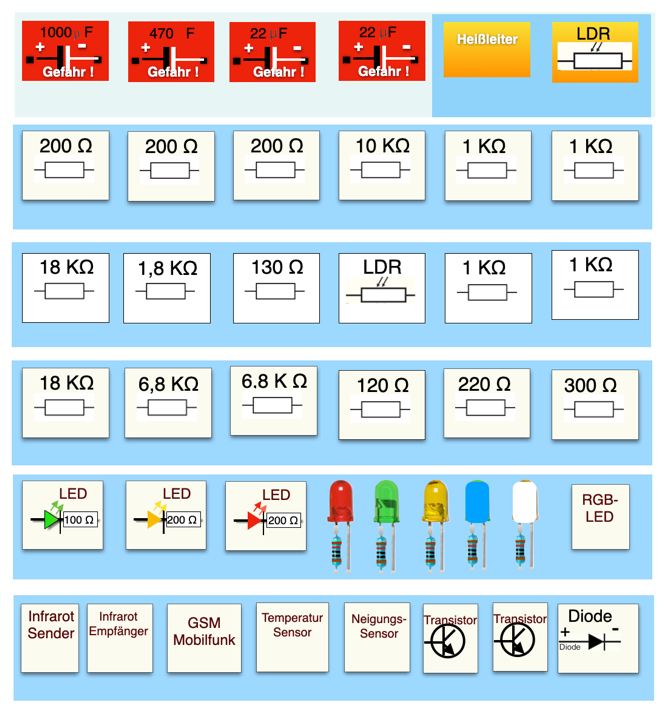

Etikett 1
ACHTUNG! Sie haben nur Zugang zu TINKERCAD,
wenn Sie angemeldet sind! So melden Sie sich an:

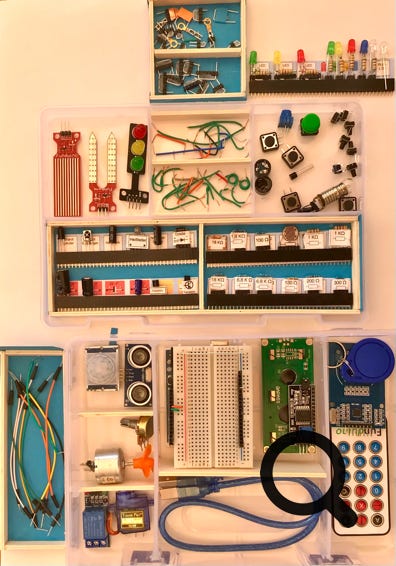

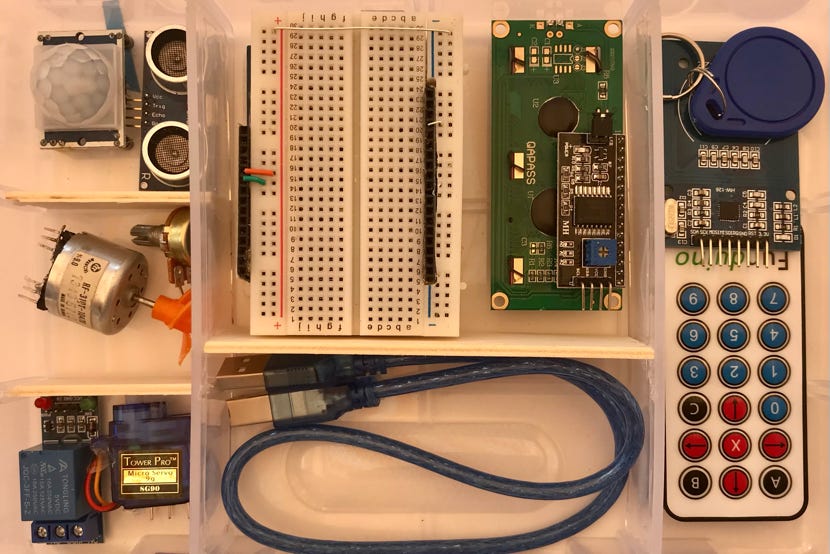

Nur ausgewählte Teile davon verwende ich in der hier beschriebenen Lernset-Box. Andere Teile werden zentral aufbewahrt und an die Schüler ausgegeben, wenn damit gearbeitet werden soll.

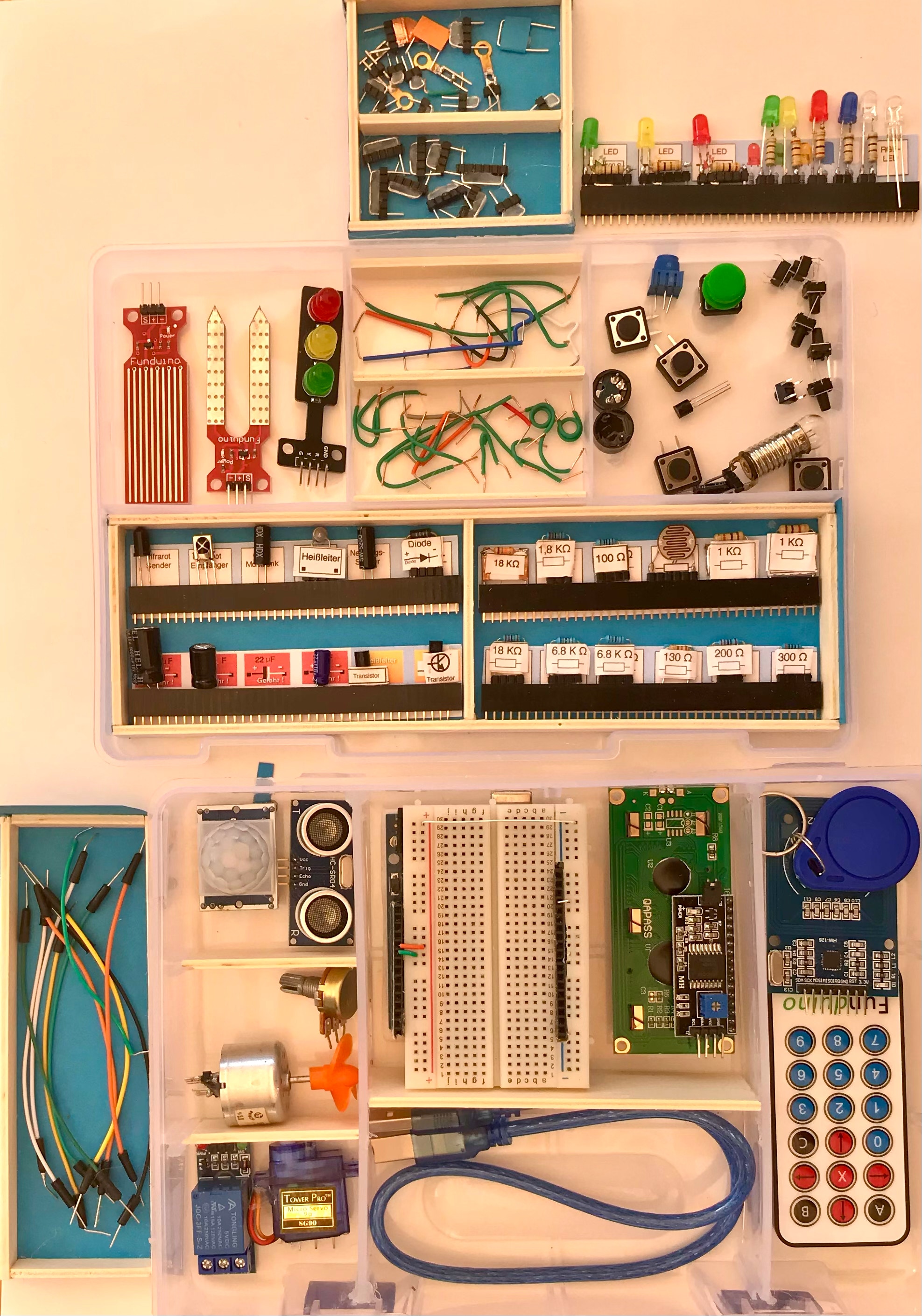

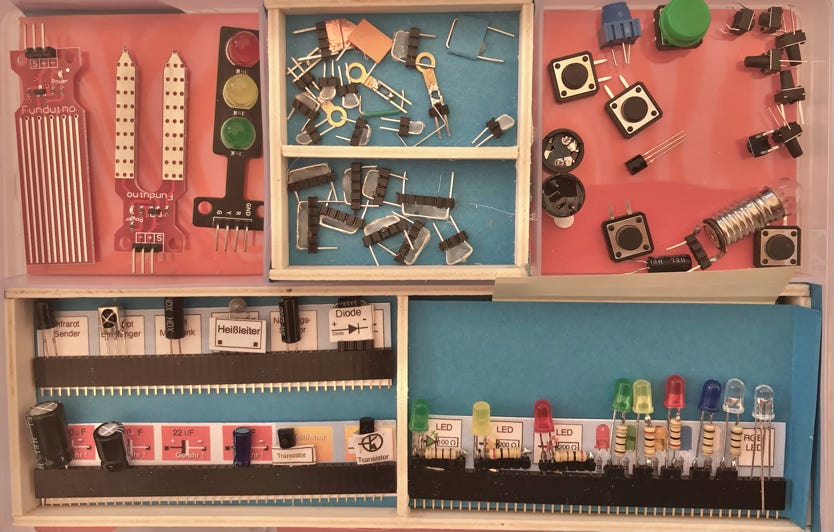

Sortierfach oben
Sortierfach unten
Vor dem Hintergrund der Digitalisierung wächst auch die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. Megatrends wie Industrie 4.0 führen zu vielfältigen Verknüpfungen zwischen Technik und Informatik. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Hilfestellung für den Unterricht zu diesem Thema unter Verwendung des ARDUINO UNO.

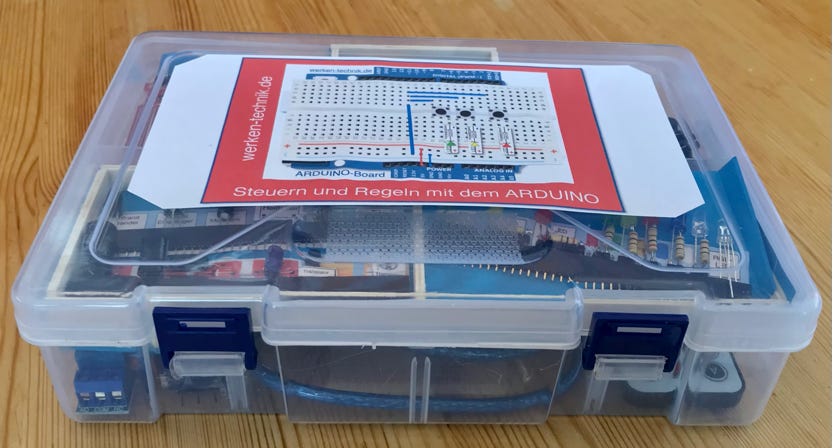

Schwerpunkt-Thema: Bauteile und Aufbewahrung organisieren
Neuauflage zum Schuljahr 2019 / 2020
Inhalt: Funduino Standart-UNO Lernset
1x UNO R3 Mikrocontroller-Board
1x USB-Kabel für Arduino Mikrocontrollerboards
1x Hochwertiger Kunststoff-Sortierkoffer
1x großes Breadboard mit 830 Steckplätzen
40x Breadboardkabel (male/male)
10x Breadboardkabel (female / female)
10x Breadboardkabel (female / male)
1x 9V Batterieklemme zum Anschluss von 9V Blocks
1x Ultraschallsensor HC-SR04
1x Bewegungsmelder HC-SR501
1x Temperatursensor TMP36GT9Z
1x Fotowiderstand 1K Ohm (Helligkeitssensor)
1x Drehpotentiometer
1x Servo
4x Taster 12mmx12mm
4x Taster 6mmx6mm
1x Neigungssensor SW-520D
1x Piezo Speaker
1x passiver Lautsprecher
1x Infrarot Empfänger
1x Infrarot Sender (LED)
1x LCD Modul mit blauer Beleuchtung und I2C Ansteuerung
zur einfacheren Verkabelung
1x RGB LED (Mehrfarbige Leuchtdiode, common cathode)
Je 20x LED Blau, Rot, Grün, Gelb, Weiß

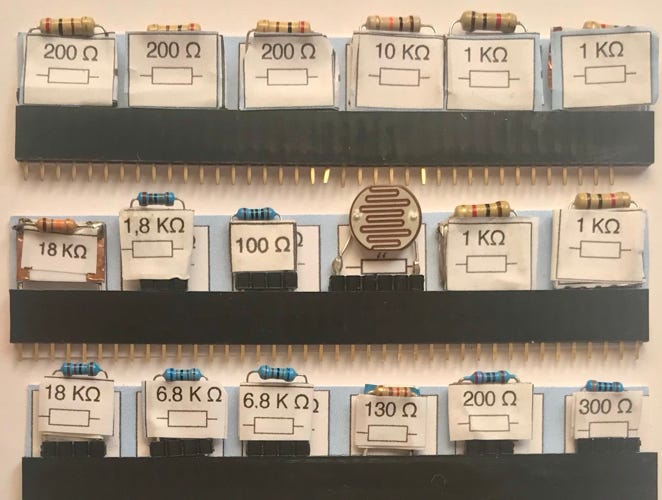

Je 20x Widerstände 100, 200, 330, 1K, 10K Ohm
1x Diode (1N4001)
1x Transistor (TIP120)
1x Relaiskarte für Arduino
1x Infrarot Fernbedienung
1x Feuchtigkeitssensor
1x Tropfensensor
1x Schrittmotor mit Treiber-Platine (ULN2003)
ACHTUNG!
Zur Schaltung geht es nur, wenn Sie bei TINKERCAD angemeldet sind!
Hier melden Sie sich an:
Vor dem Hintergrund der Digitalisierung wächst die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Unterrichtshilfen für den Bereich Steuern und Regeln im Technikunterricht - auch mit praktischen Anwendungen.
ARDUINO Hardware
Inhalt
Vor dem Hintergrund der Digitalisierung wächst die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Unterrichtshilfen für den Bereich Steuern und Regeln im Technikunterricht - auch mit praktischen Anwendungen.
ARDUINO Hardware
Inhalt des Lernsets

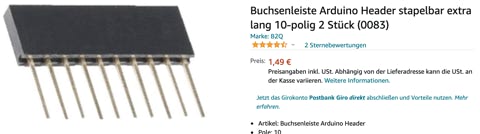

Einkauf von zusätzlichen Materialien für die Lernset-Box:
(Beim Anklicken des Fotos gelangen Sie zur Bestellseite)
Kupferdraht 0,6 mm versilbert
Zum Bau des ARDUINO-Boards
6V DC Motor RF-500-12560
Zubehör kaufen

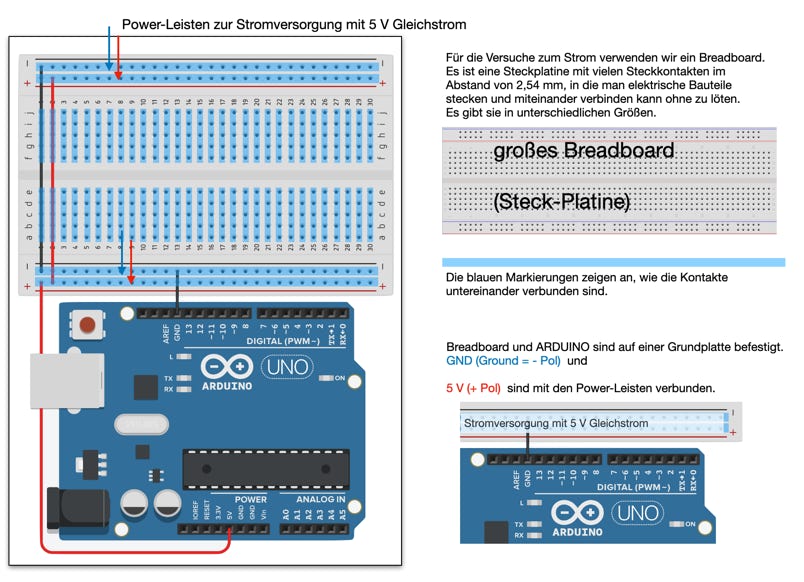

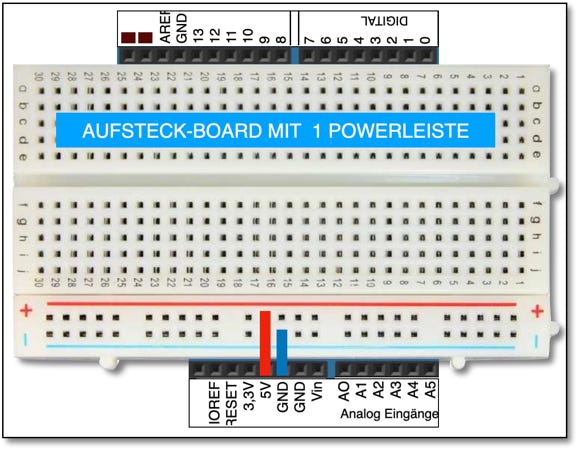

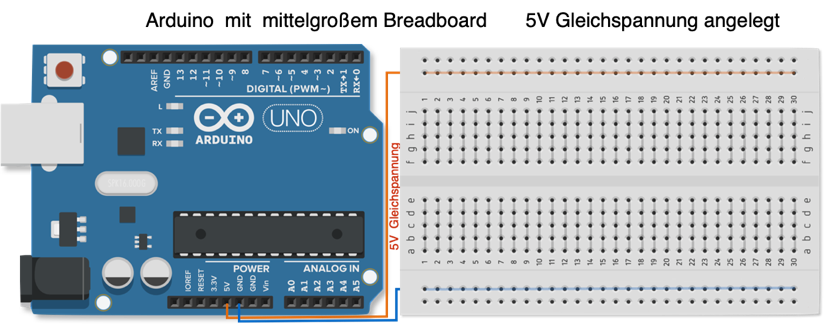

ARDUINO und Breadboard füge ich für eine bessere Übersicht der Schaltungen zu einer Einheit zusammen. Dadurch kann man auf kurzem Wege alle Pins auf dem ARDUINO erreichen:
- Bessere Übersicht über die Schaltung
- kurze Kabel-Verbindungen
- sicherer Kontakt
- ARDUINO und Breadboard auf einer Grundplatte befestigen.
- 5V und GND fest mit dem Breadboard verbinden
