Im Video lernst Du, wie ein Programm (Sketch)
für den ARDUINO aufgebaut ist am Beispiel von „Blink“.
ACHTUNG! Sie haben nur Zugang zu TINKERCAD,
wenn Sie angemeldet sind! So melden Sie sich an:
Willkommen bei ARDUINO im Technikunterricht!
Vor dem Hintergrund der Digitalisierung wächst auch die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. Megatrends wie Industrie 4.0 führen zu vielfältigen Verknüpfungen zwischen Technik und Informatik. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Hilfestellung für den Unterricht zu diesem Thema unter Verwendung des ARDUINO UNO.
Schwerpunkt-Thema: Bauteile und Aufbewahrung organisieren

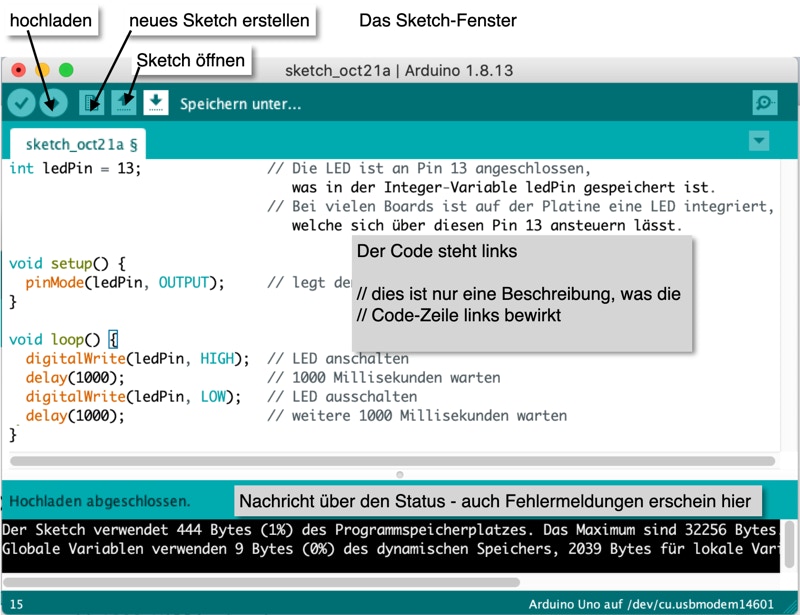

Aufbau des Programm-Fensters
ACHTUNG!
Zur Schaltung geht es nur, wenn Sie bei TINKERCAD angemeldet sind!
Hier melden Sie sich an:
Willkommen bei ARDUINO im Technikunterricht!
Vor dem Hintergrund der Digitalisierung wächst die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Unterrichtshilfen für den Bereich Steuern und Regeln im Technikunterricht - auch mit praktischen Anwendungen.
ARDUINO Hardware
Inhalt
Willkommen bei ARDUINO im Technikunterricht!
Vor dem Hintergrund der Digitalisierung wächst die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Unterrichtshilfen für den Bereich Steuern und Regeln im Technikunterricht - auch mit praktischen Anwendungen.
ARDUINO Hardware

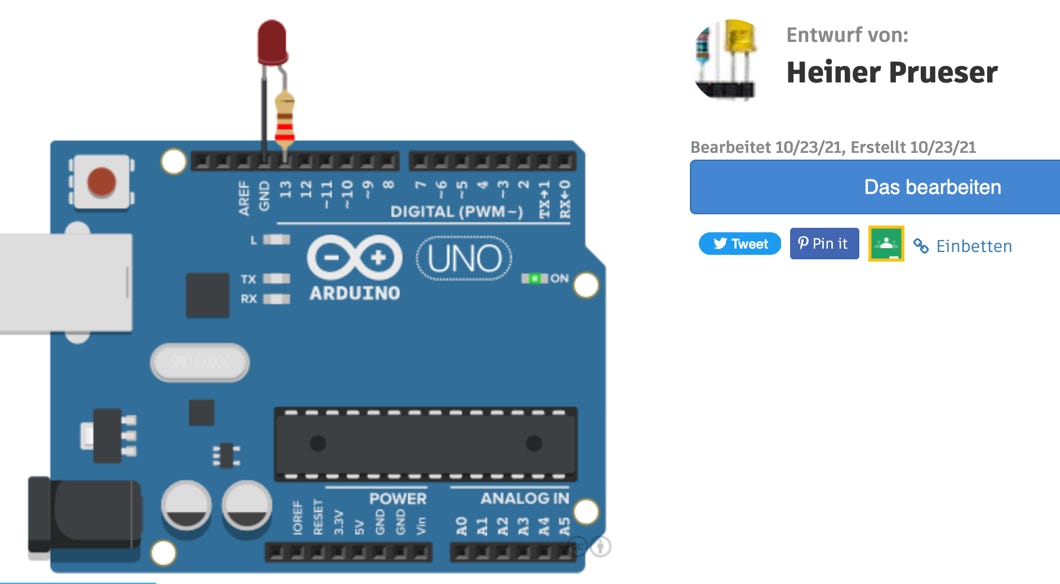

Mit Klick auf das TINKERCAD-icon gelangst DU zu dieser Schaltung auf TINKERCAD.

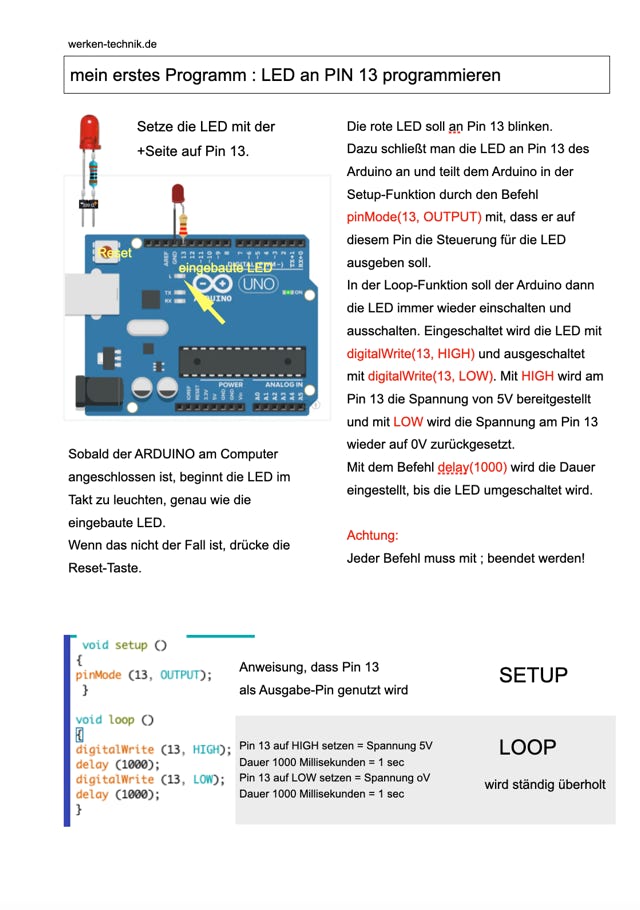

Dein erstes Programm: Blink
- Eine LED mit Vorwiderstand soll blinken
Schaltung simulieren mit Tinkercad
Stoppe die Simulation und
öffne den CODE-Editor
Starte die Simulation
Verändere im CODE die Zeiten im Delay
Baue die Schaltung auf. Verbinde den ARDUINO mit dem Computer.
- • Starte das ARDUINO Programmfenster und
klicke auf neues Programmfenster:

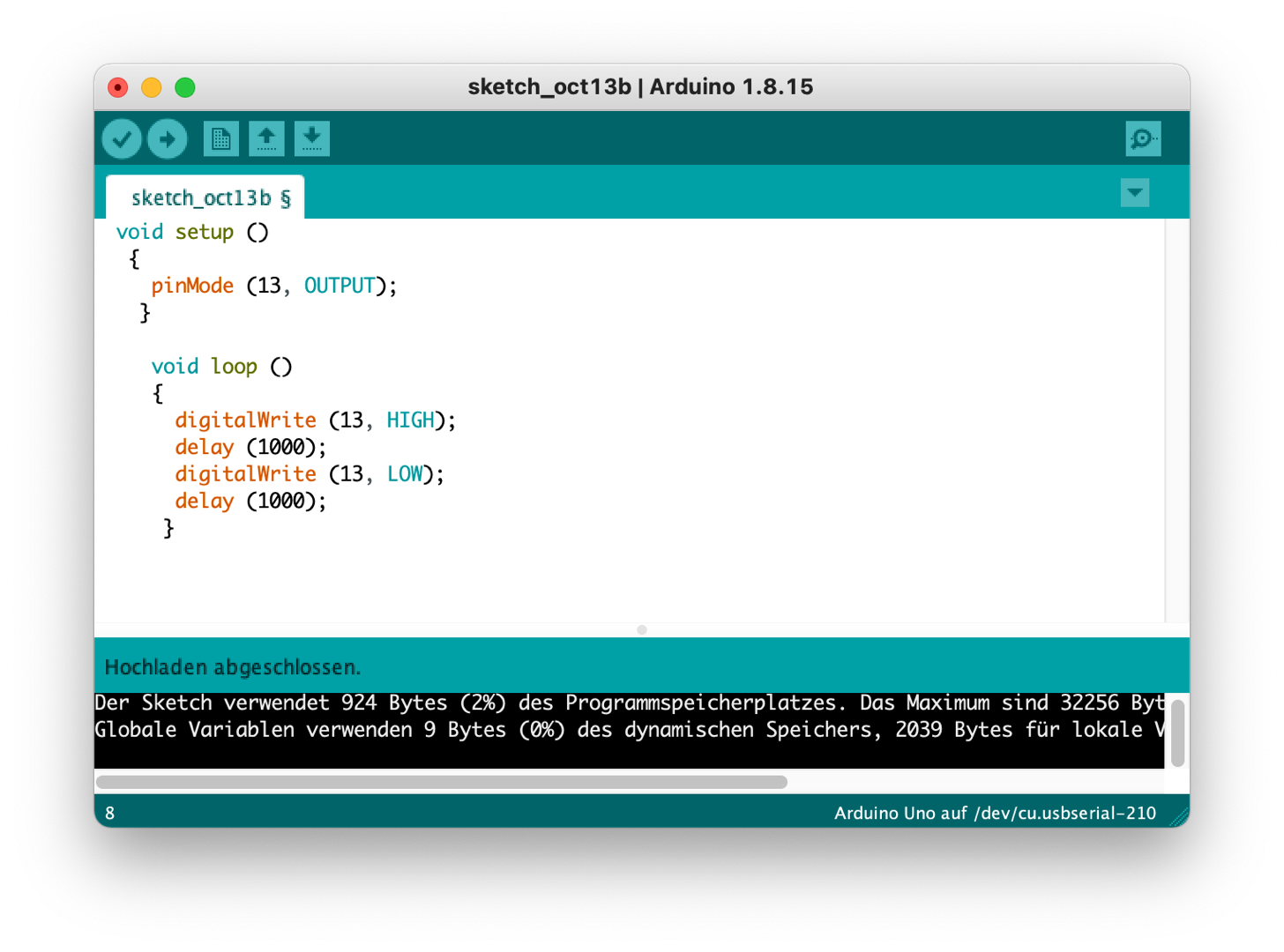

- • kopiere rechts den Programm-Code („sketch“)
- • Lade ihn hoch auf den ARDUINO.

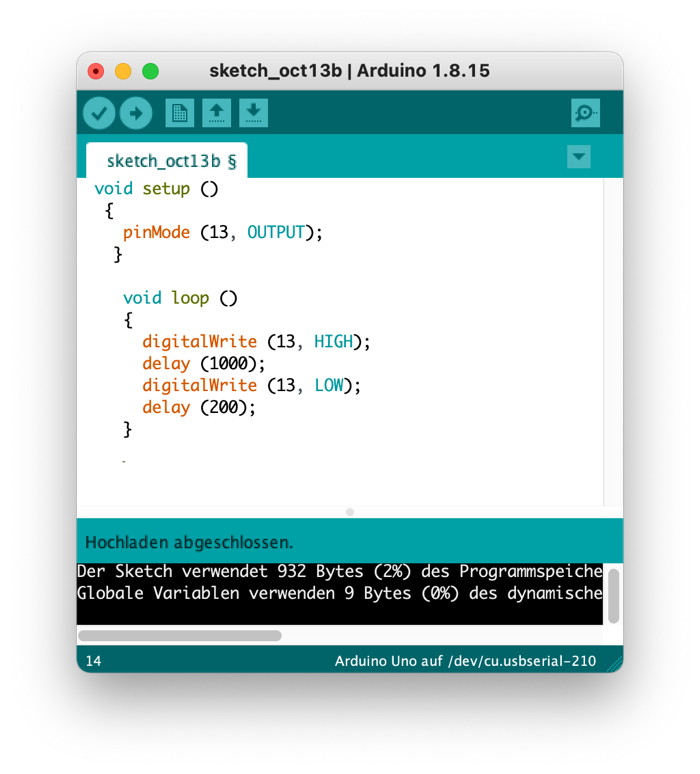

- • Verändere die Blinkzeiten im Programmcode
siehe Veränderung 1
siehe Veränderung 2 - • lade den veränderten Code hoch

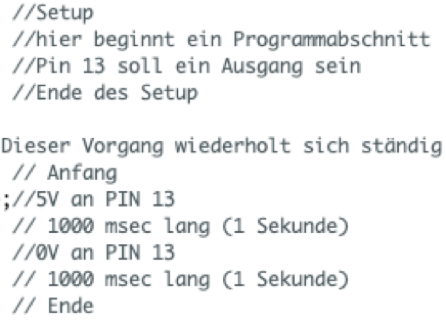

void setup ()
{
pinMode (13, OUTPUT);
}
void loop ()
{
digitalWrite (13, HIGH);
delay (1000);
digitalWrite (13, LOW);
delay (1000);
}
