Ampelsteuerung Simulation mit TINKERCAD
Die Bestellung erfolgt durch Klick auf den Bestell-Button:
Dann öffnet sich Ihr e-mail-Programm mit den Bestell-Daten.
Rücktritt vom Kauf innerhalb von 14 Tagen
Die Bestellung erfolgt durch Klick auf den Bestell-Button:
Dann öffnet sich Ihr e-mail-Programm mit den Bestell-Daten.
Rücktritt vom Kauf innerhalb von 14 Tagen
Teil 3 Ultraschall
ACHTUNG! Sie haben nur Zugang zu TINKERCAD,
wenn Sie angemeldet sind! So melden Sie sich an:
ACHTUNG!

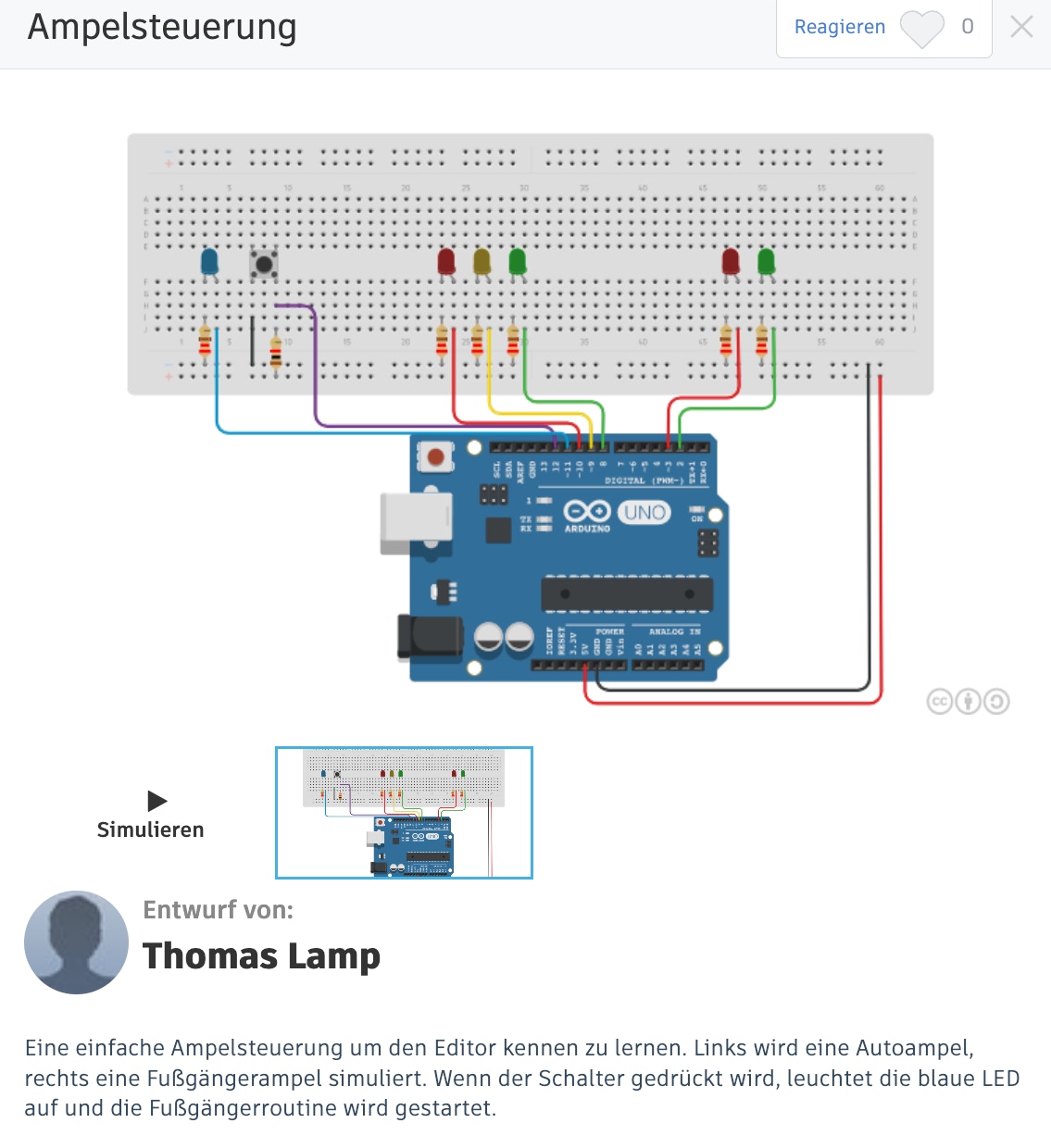

Zur Schaltung geht es nur, wenn Sie bei TINKERCAD angemeldet sind!
Hier melden Sie sich an:
Ampel 2
rot Sekunden
rotgelb Sekunde
grün Sekunden
gelb Sekunden

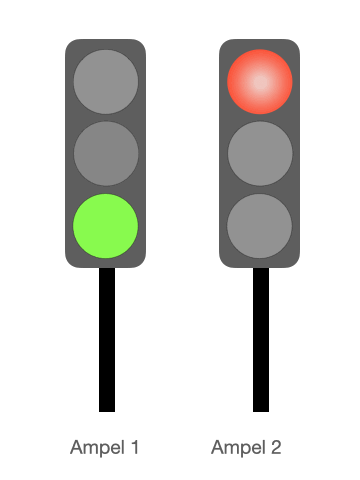

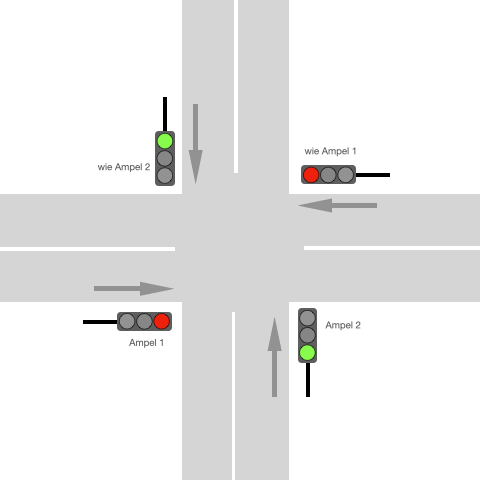

Wie lang sind die Ampel-Phasen links bei der Straßen-Kreuzung?
Ampel 1
rot Sekunden
rotgelb Sekunde
grün Sekunden
gelb Sekunden
Ampelphasen:
rot 15 Sekunden
rotgelb 1 Sekunde
grün 15 Sekunden
gelb 2 Sekunden
Wie lang sind die Ampel-Phasen in der realen Welt?
Fest definiert ist die Dauer der Gelbphase einer Ampel in der Straßenverkehrs-Ordnung. Danach beträgt sie in der Regel drei Sekunden bei einer zulässigen Höchstgeschwindigkeit von maximal 50 km/h, vier Sekunden bei maximal 60 km/h und fünf Sekunden, wenn die Fahrzeuge höchstens 70 km/h schnell unterwegs sein dürfen. mehr…
Ampelphasen:
rot 15 Sekunden
rotgelb 1 Sekunde
grün 15 Sekunden
gelb 2 Sekunden

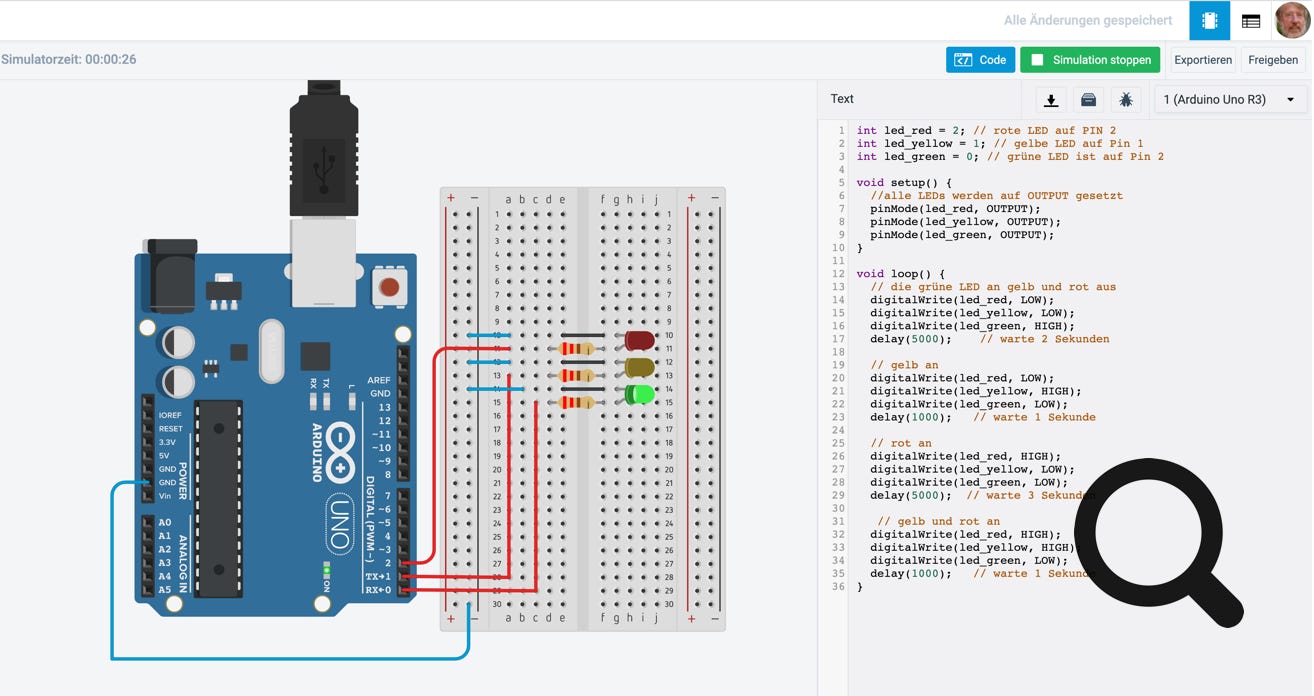

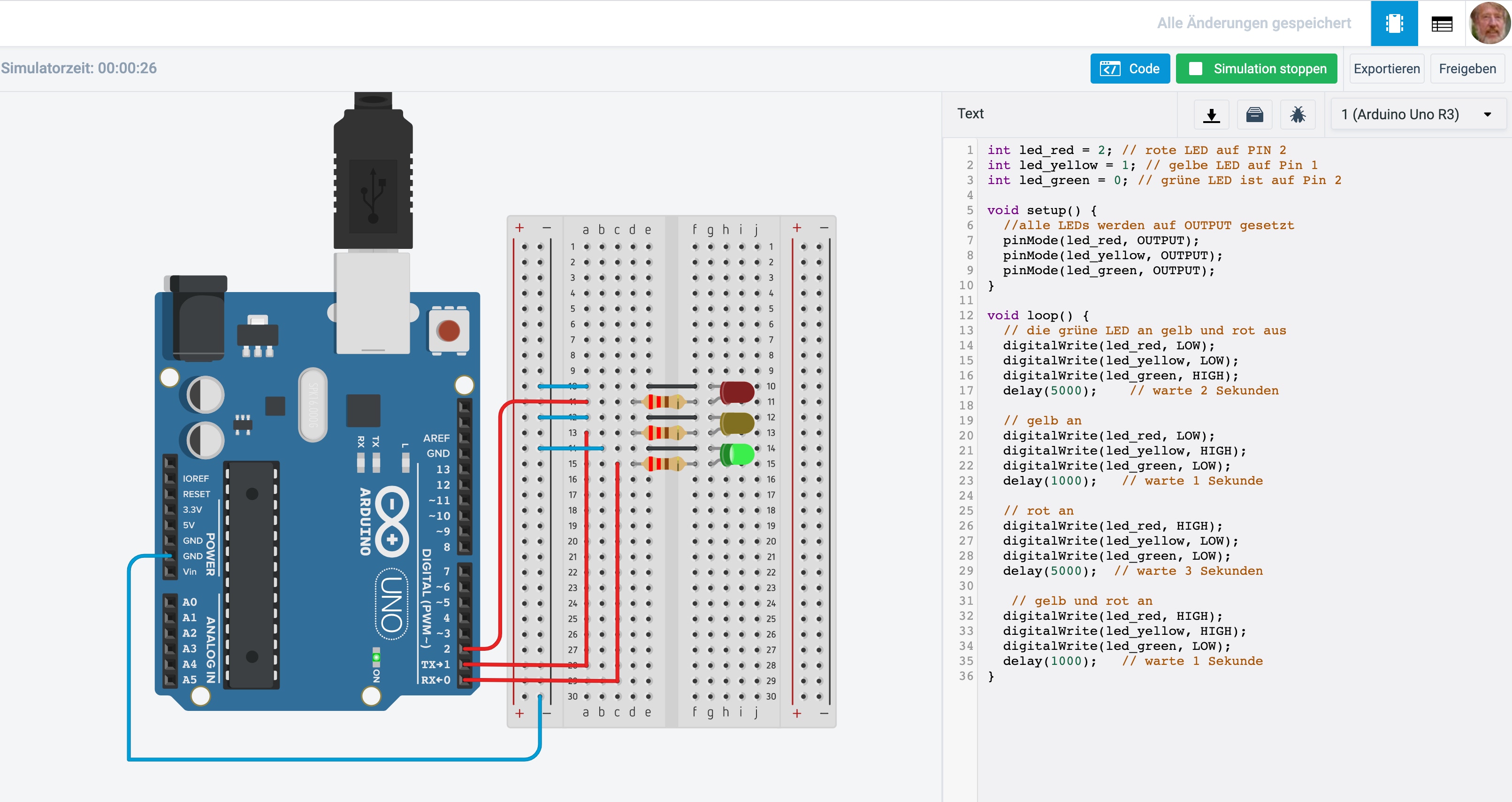

Jetzt kann man die Simulation starten und auch den Code anzeigen
(Bildschirmfoto -siehe links).
Ändere die Programmierung der Ampel
Ampelphasen:
rot 15 Sekunden
rotgelb 4 Sekunde
grün 15 Sekunden
gelb 3 Sekunden
int led_red = 2; // rote LED auf PIN 2
int led_yellow = 1; // gelbe LED auf Pin 1
int led_green = 0; // grüne LED ist auf Pin 2
void setup() {
//alle LEDs werden auf OUTPUT gesetzt
pinMode(led_red, OUTPUT);
pinMode(led_yellow, OUTPUT);
pinMode(led_green, OUTPUT);
}
void loop() {
// die grüne LED an gelb und rot aus
digitalWrite(led_red, LOW);
digitalWrite(led_yellow, LOW);
digitalWrite(led_green, HIGH);
delay(2000); // warte 2 Sekunden
// gelb an
digitalWrite(led_red, LOW);
digitalWrite(led_yellow, HIGH);
digitalWrite(led_green, LOW);
delay(1000
); // warte 1 Sekunde
// rot an
digitalWrite(led_red, HIGH);
digitalWrite(led_yellow, LOW);
digitalWrite(led_green, LOW);
delay(500); // warte 3 Sekunden
// gelb und rot an
digitalWrite(led_red, HIGH);
digitalWrite(led_yellow, HIGH);
digitalWrite(led_green, LOW);
delay(1000); // warte 1 Sekunde
}
int led_red = 2; // rote LED auf PIN 2
int led_yellow = 1; // gelbe LED auf Pin 1
int led_green = 0; // grüne LED ist auf Pin 2
void setup() {
//alle LEDs werden auf OUTPUT gesetzt
pinMode(led_red, OUTPUT);
pinMode(led_yellow, OUTPUT);
pinMode(led_green, OUTPUT);
}
void loop() {
// die grüne LED an gelb und rot aus
digitalWrite(led_red, LOW);
digitalWrite(led_yellow, LOW);
digitalWrite(led_green, HIGH);
delay(5000); // warte 2 Sekunden
// gelb an
digitalWrite(led_red, LOW);
digitalWrite(led_yellow, HIGH);
digitalWrite(led_green, LOW);
delay(1000); // warte 1 Sekunde
// rot an
digitalWrite(led_red, HIGH);
digitalWrite(led_yellow, LOW);
digitalWrite(led_green, LOW);
delay(5000); // warte 3 Sekunden
// gelb und rot an
digitalWrite(led_red, HIGH);
digitalWrite(led_yellow, HIGH);
digitalWrite(led_green, LOW);
delay(1000); // warte 1 Sekunde
}
Video des Versuchsaufbaues
