Versuche zum Stromkreis

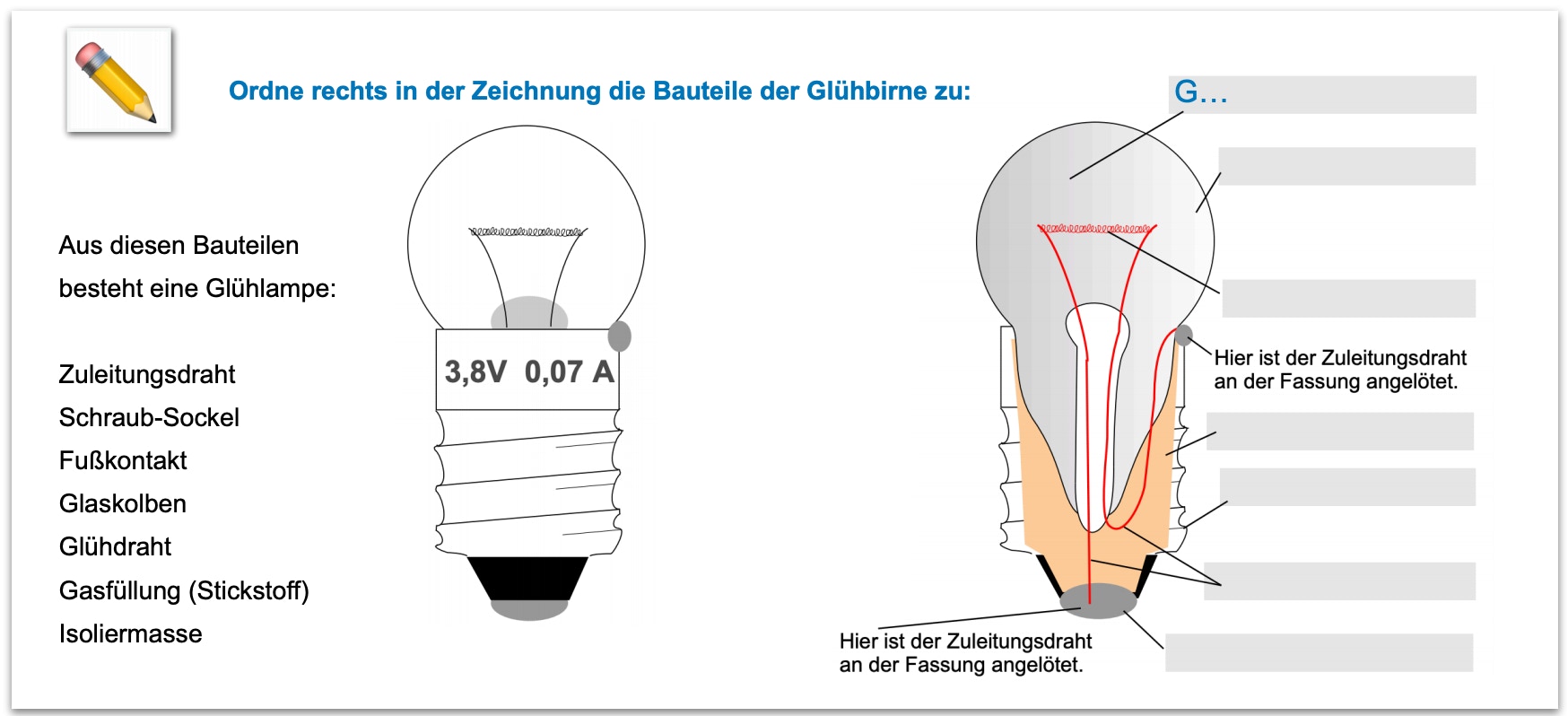

Arbeitsblatt ansehen / ausdrucken

online

das Arbeitsblatt

bearbeiten

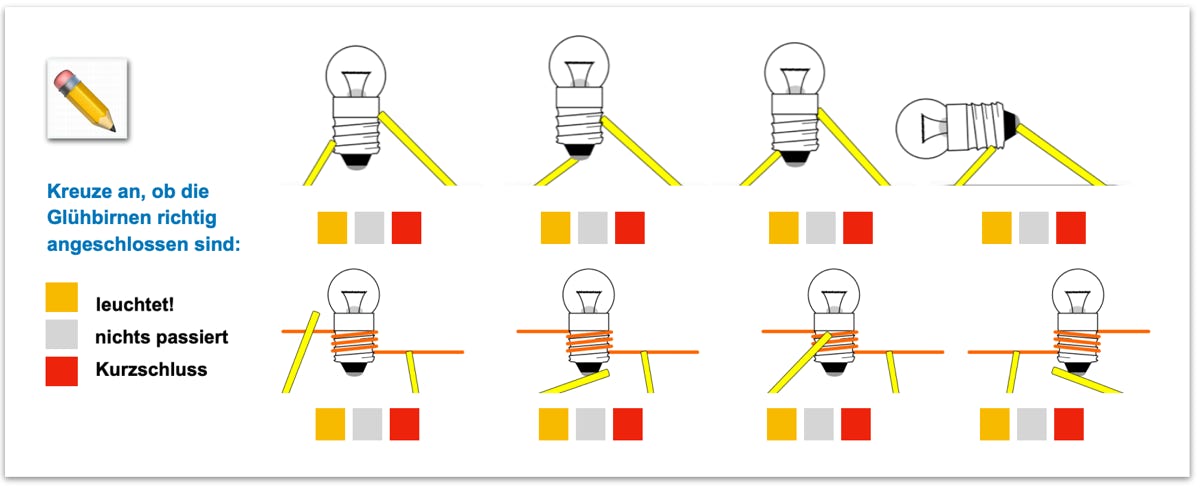

Probiere auf dem Breadboard mit Prüfvorrichtung 5 V aus,

welche Glühbirnen korrekt angeschlossen sind und kreuze auf dem Arbeitsblatt an!

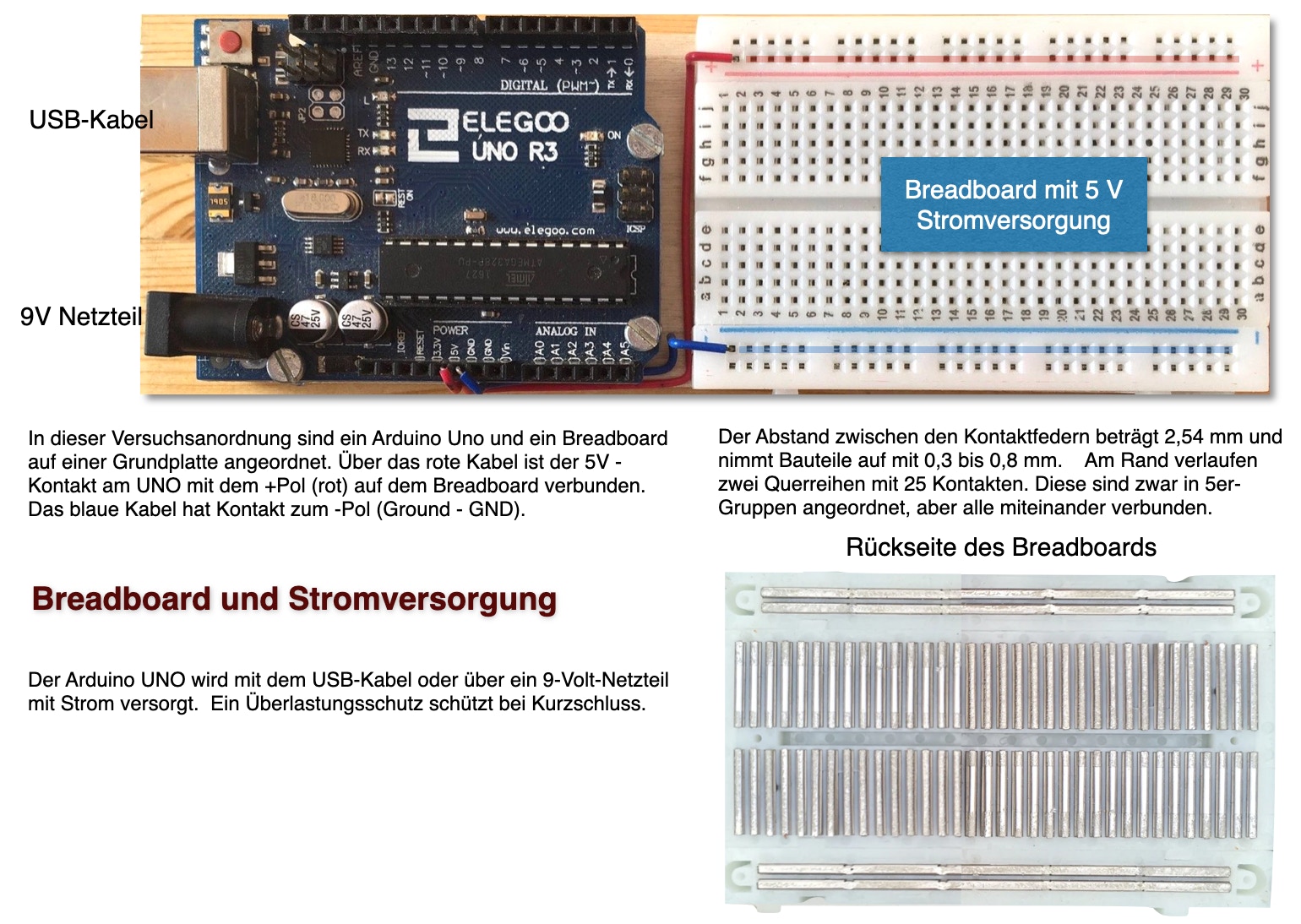

Breadboard mit Prüfvorrichtung

für mehr Informationen anklicken!

Bitte anklicken für mehr Informationen zum Breadboard

Breadboard mit 5V

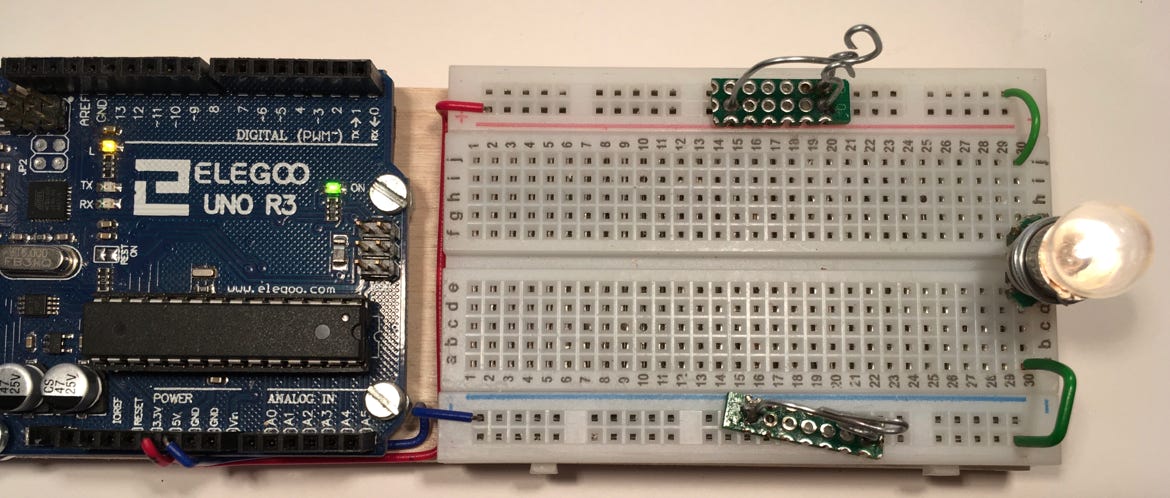

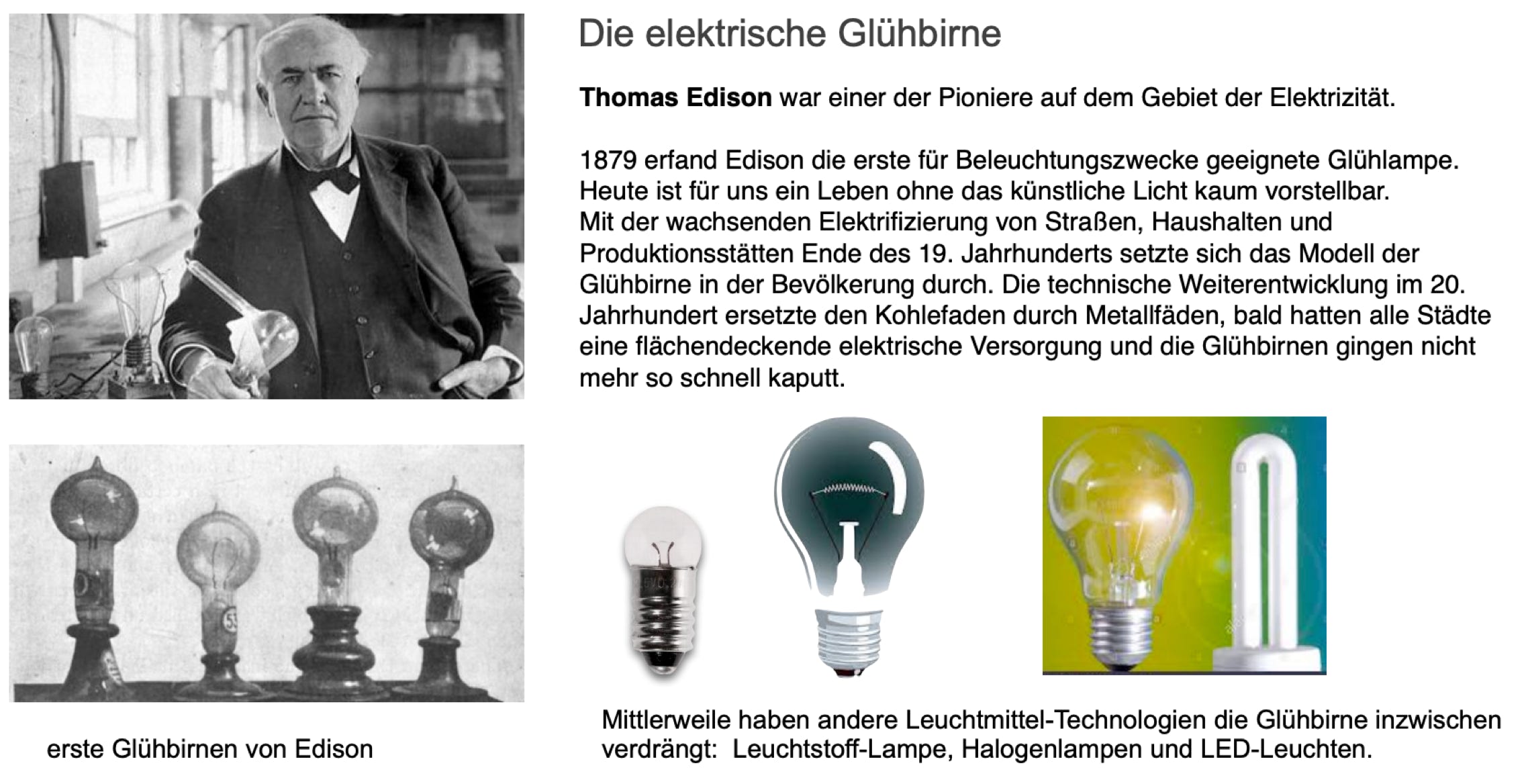

Glühbirne im Stromkreis

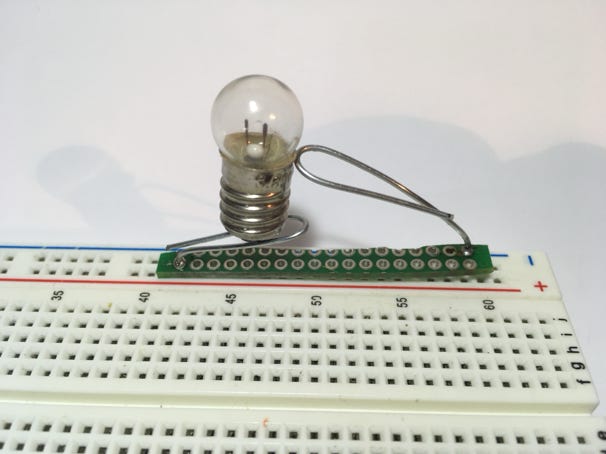

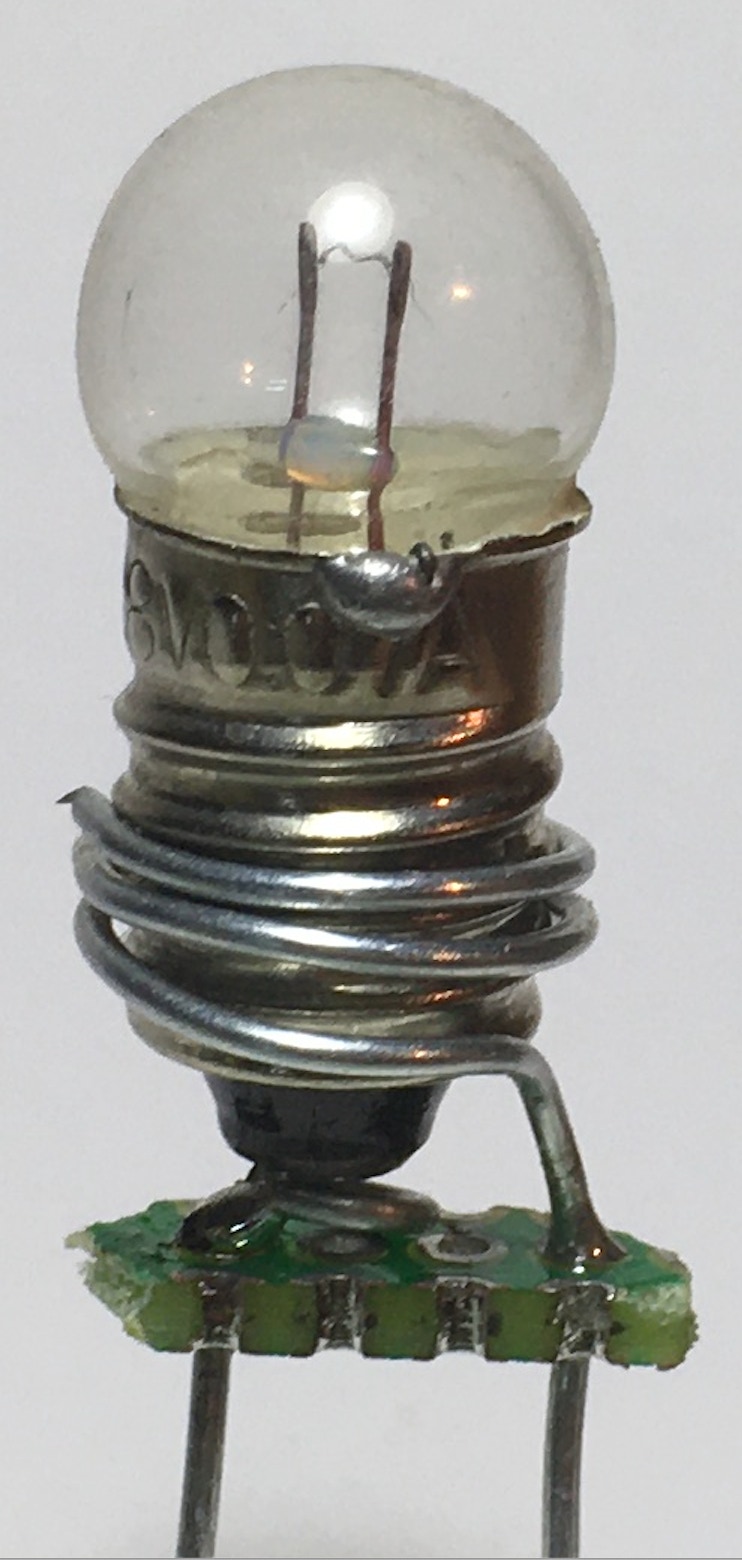

Baue nun selber eine Fassung für die Glühbirne.


  • Setze die Fassung auf dem Breadboard ein und vervollständige den Stromkreis mit Schaltbrücken.

  • Setze einen Schalter ein und schalte die Glühbirne aus und ein.

  • Drehe die Glühbirnenfassung um, so dass + und - vertauscht wird. ???

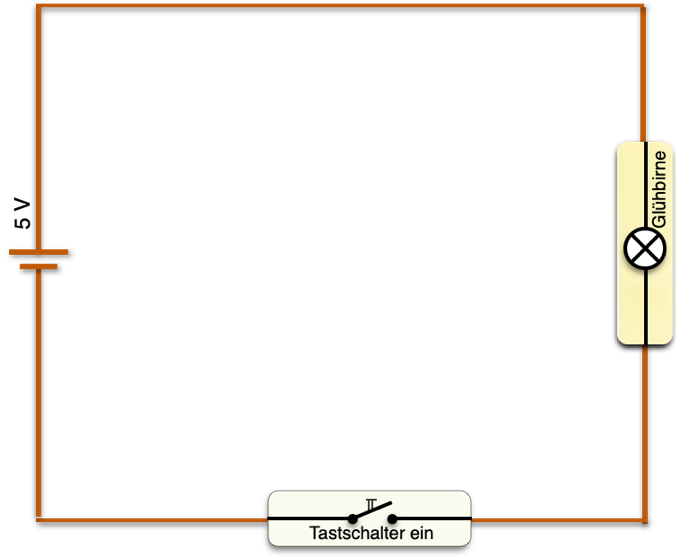

Glühbirne im Stromkreis

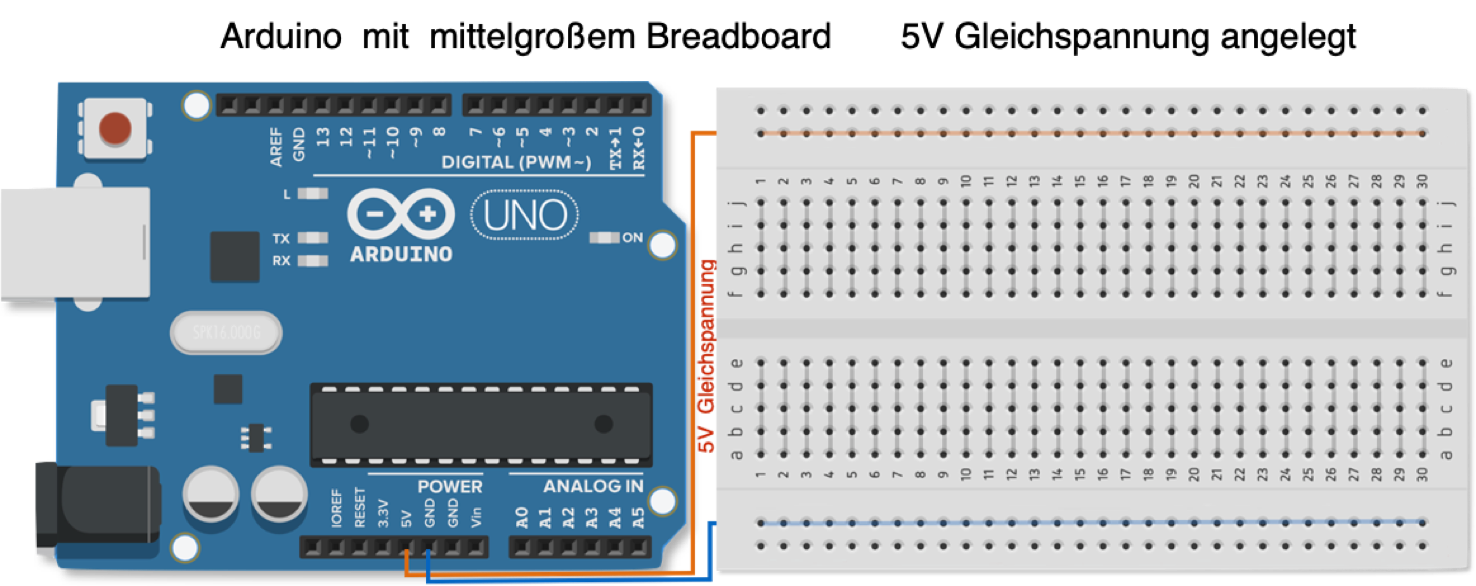

ARDUINO mit Breadboard
Informationen anklicken!

Um den Umgang mit dem Breadboard zu üben, setze die Glühbirne an verschiedenen Stellen des Breadboards ein und schließe den Stromkreis mit Leitern und Schaltern.

Die Lampe leuchtet nur, wenn der Stromkreis geschlossen ist.

weiter zur Wechselschaltung
