Erste Schritte mit dem ARDUINO

Blink    -    Eine LED mit Vorwiderstand  soll  blinken





  • Starte das ARDUINO Programmfenster und
    klicke auf neues Programmfenster:



  • kopiere rechts den Programm-Code  („sketch“)

  • Lade ihn hoch auf den ARDUINO.


  • Verändere die Blinkzeiten im Programmcode
    siehe Veränderung 1
    siehe Veränderung 2

  • lade den veränderten Code hoch

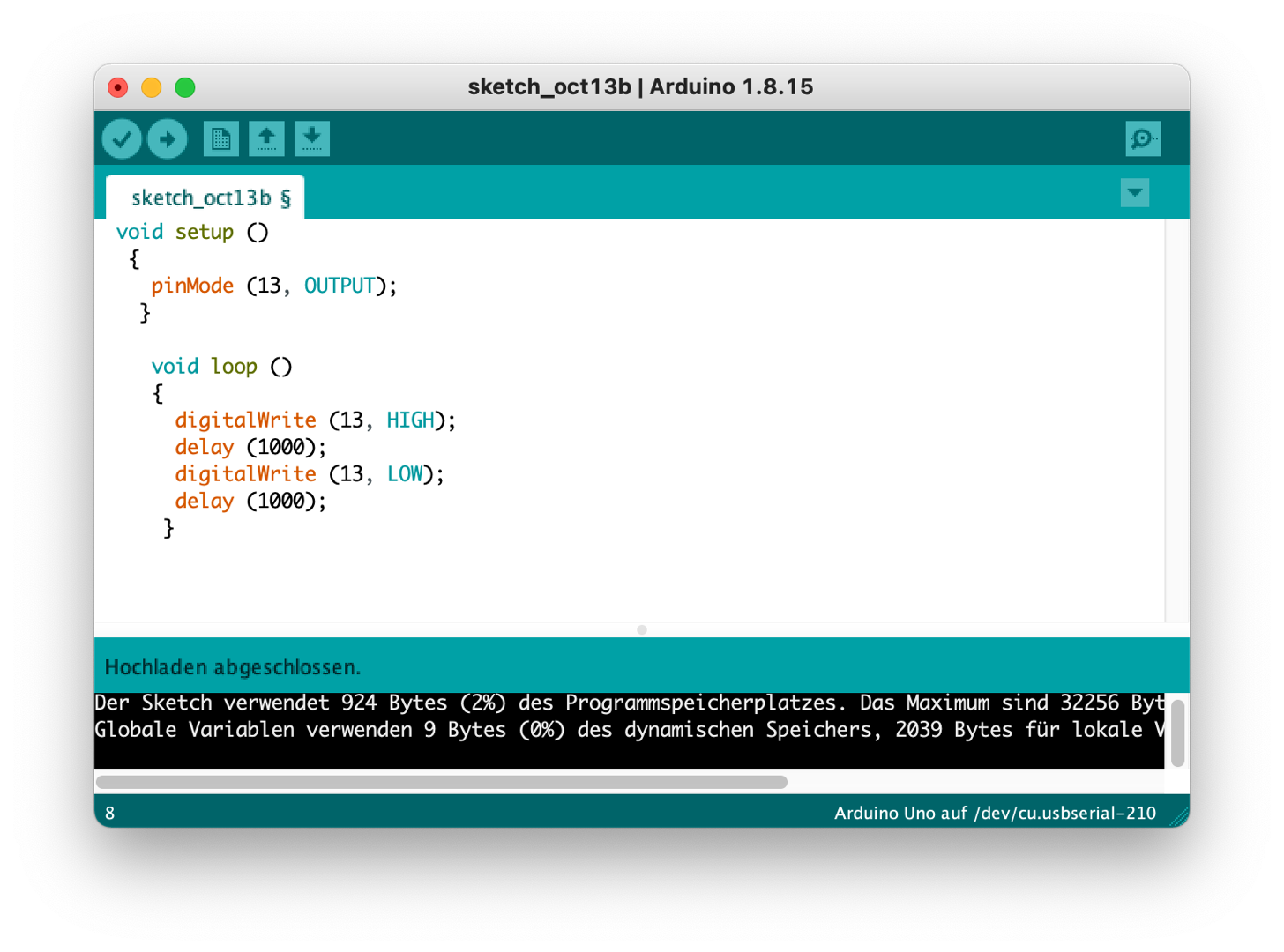

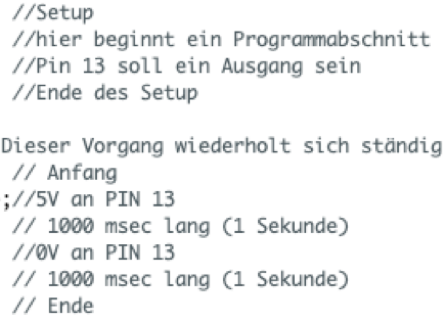

Programm-Code:  „sketch“


   void setup ()

  {

    pinMode (13, OUTPUT);

   }



    void loop ()

    {

      digitalWrite (13, HIGH);

      delay (1000);

      digitalWrite (13, LOW);

      delay (1000);

    }

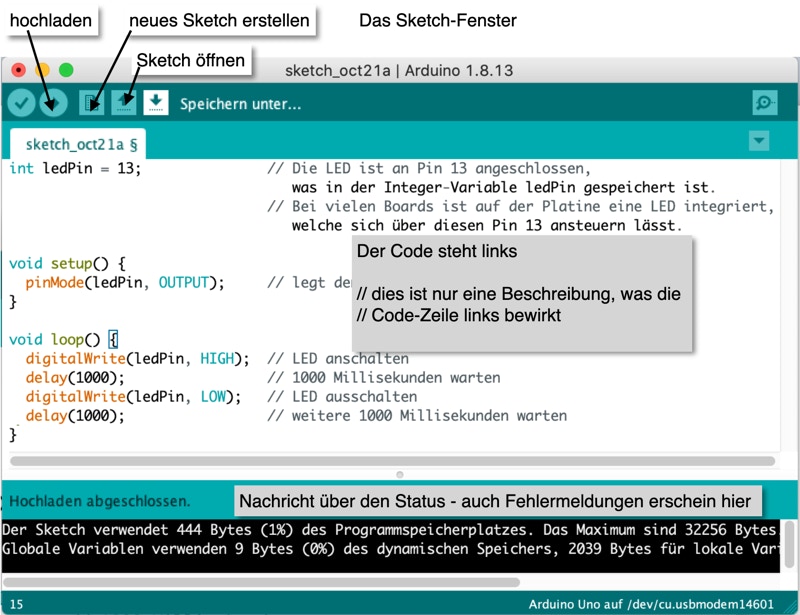

Programm-Fenster

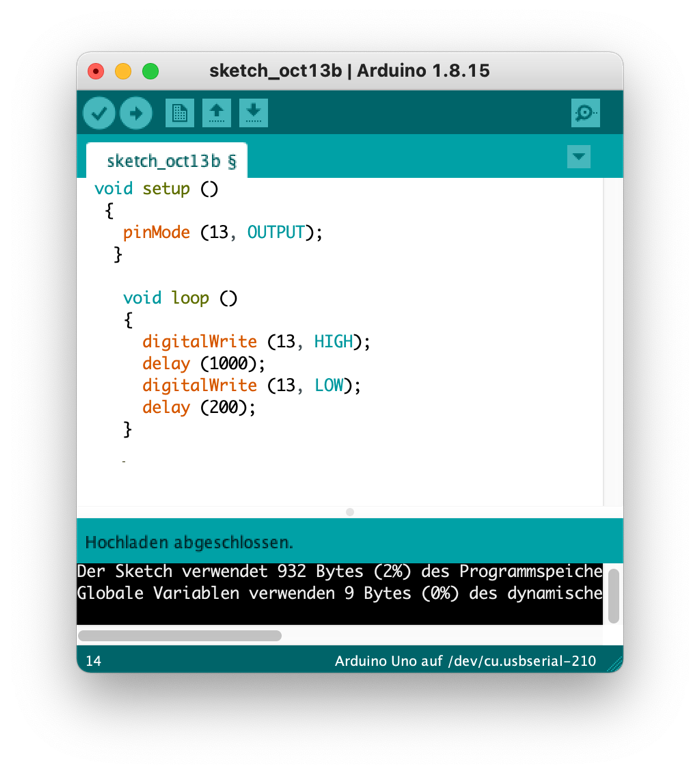

Veränderung 1

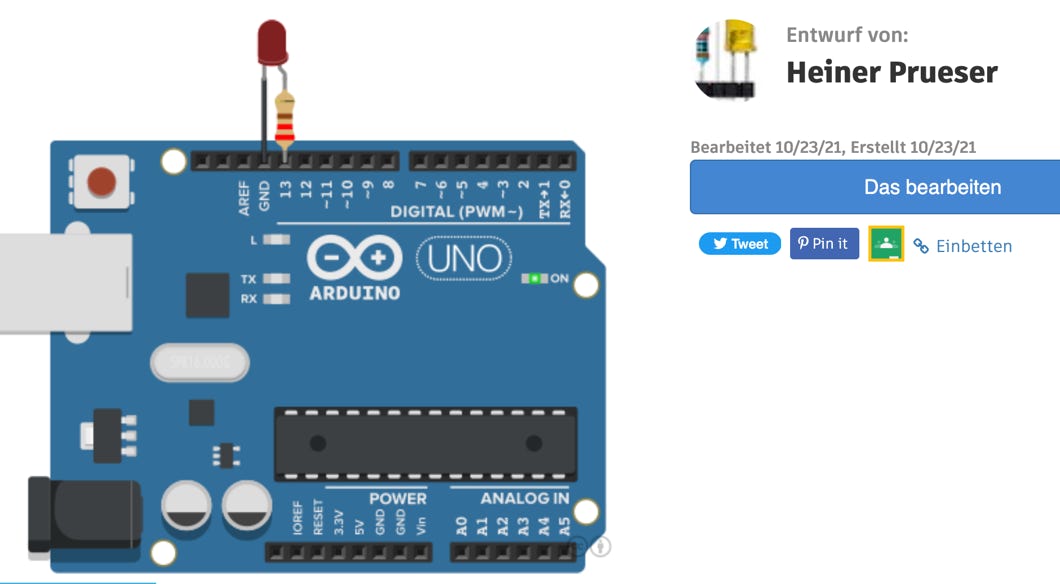

Baue die  Schaltung auf.  Verbinde den ARDUINO mit dem Computer.

Veränderung 2

Wechsel-Blinker:  2 LED`s leuchten abwechselnd



Baue die Schaltung auf :

  • Verbinde den ARDUINO mit dem Computer und gib den neuen Sketch ein!

  • Lade ihn hoch.
  • Machen die LED`s, was beabsichtigt ist?
  • Verändere die Blinkzeiten im Programmcode
  • lade den veränderten Code hoch

Programm-Code:  „sketch“


 void setup()

{

  pinMode(7, OUTPUT);

  pinMode(8, OUTPUT);

}


void loop()

{

  digitalWrite(7, HIGH);

  delay(1000); // 1 Sekunde Pause

  digitalWrite(7, LOW);



  digitalWrite(8, HIGH);

  delay(1000); // 1 Sekunde Pause

  digitalWrite(8, LOW);



}

-
