2 LED`s blinken im Wechsel
ACHTUNG! Sie haben nur Zugang zu TINKERCAD,
wenn Sie angemeldet sind! So melden Sie sich an:
Willkommen bei ARDUINO im Technikunterricht!
Vor dem Hintergrund der Digitalisierung wächst die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Unterrichtshilfen für den Bereich Steuern und Regeln im Technikunterricht - auch mit praktischen Anwendungen.
ARDUINO Hardware
Inhalt
Willkommen bei ARDUINO im Technikunterricht!
Vor dem Hintergrund der Digitalisierung wächst die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Unterrichtshilfen für den Bereich Steuern und Regeln im Technikunterricht - auch mit praktischen Anwendungen.
ARDUINO Hardware
VIDEO: Wechsel-Blinker

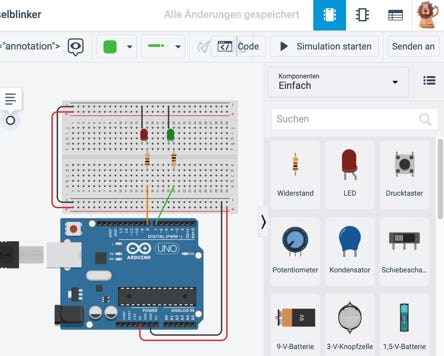

Klicke auf das TINKERCAD-ICON
und melde Dich bei TINKERCAD an.
Dann öffnet sich das Fenster wie links abgebildet.
<< Mausclick
ACHTUNG!
Zur Schaltung geht es nur, wenn Sie bei TINKERCAD angemeldet sind!
Hier melden Sie sich an:

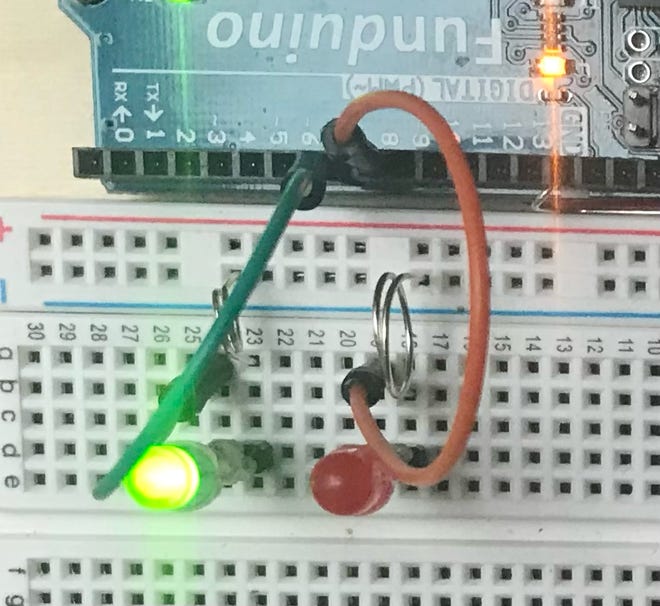

Beide LED’s blinken abwechselnd 1 sec lang.
- • Verändere den Code so:
• rote LED leuchtet 5 sec / grün 2 sec
• rote LED 20 sec / grün 15 sec

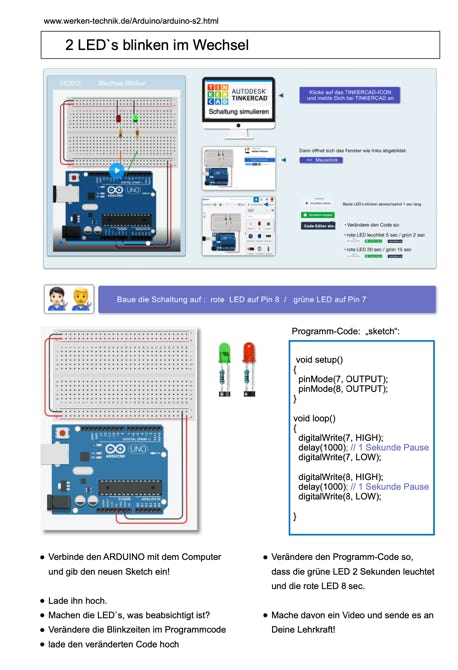

Die PDF-Dateien zum Ausdrucken als Schüler-Arbeitsblätter
sind auf Technik-online verfügbar.

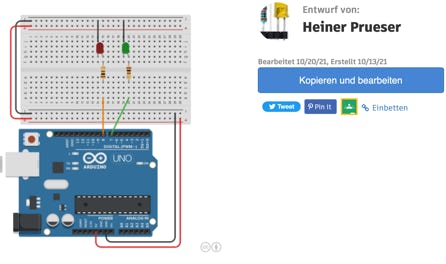

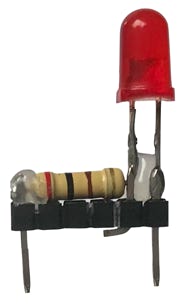

rote LED auf Pin 8 / grüne LED auf Pin 7
- • Verbinde den ARDUINO mit dem Computer und gib den neuen Sketch ein!
- • Lade ihn hoch.
- • Machen die LED`s, was beabsichtigt ist?
- • Verändere die Blinkzeiten im Programmcode
- • lade den veränderten Code hoch
Programm-Code:
void setup()
{
pinMode(7, OUTPUT);
pinMode(8, OUTPUT);
}
void loop()
{
digitalWrite(7, HIGH);
delay(1000); // 1 Sekunde Pause
digitalWrite(7, LOW);
digitalWrite(8, HIGH);
delay(1000); // 1 Sekunde Pause
digitalWrite(8, LOW);
}
dass die grüne LED 2 Sekunden leuchtet
und die rote LED 8 sec.
Mache davon ein Video und sende es an
Deine Lehrkraft!
