Für die Versuche zum Strom verwenden wir ein Breadboard.

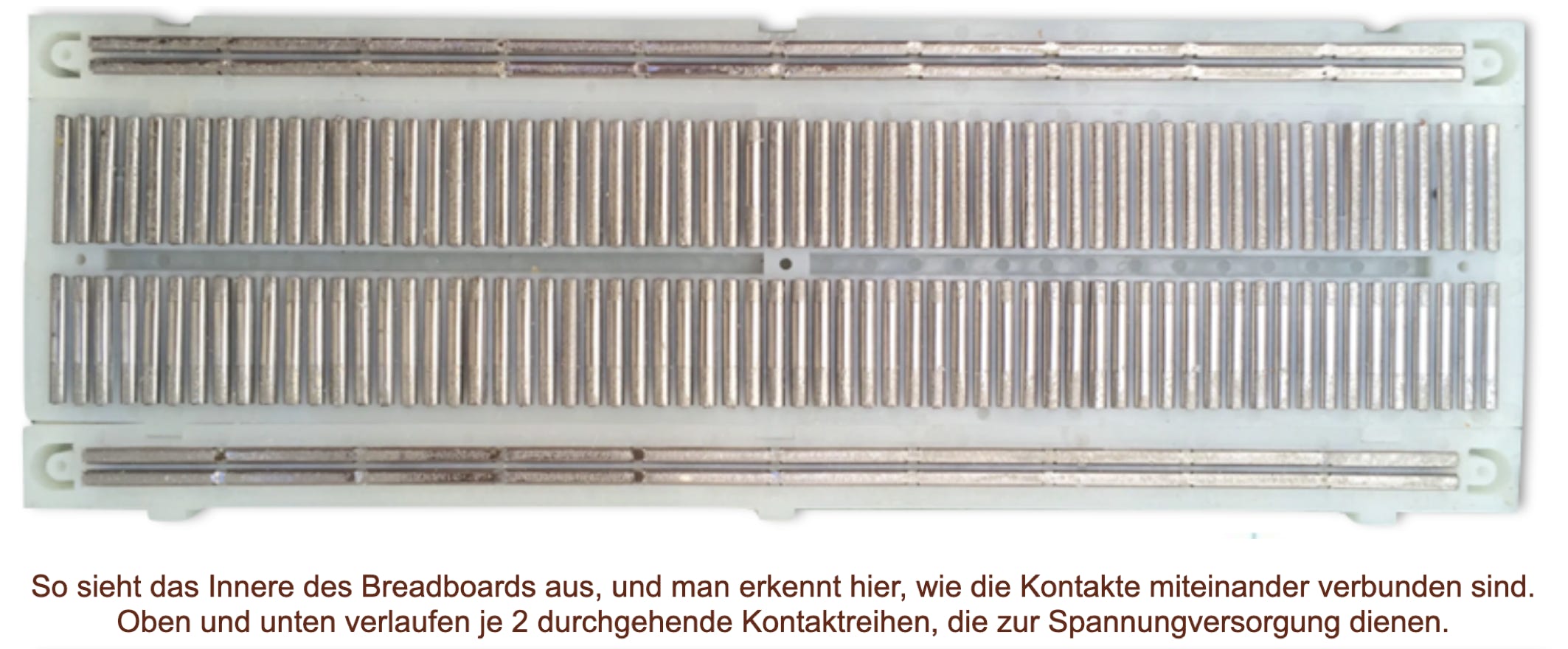

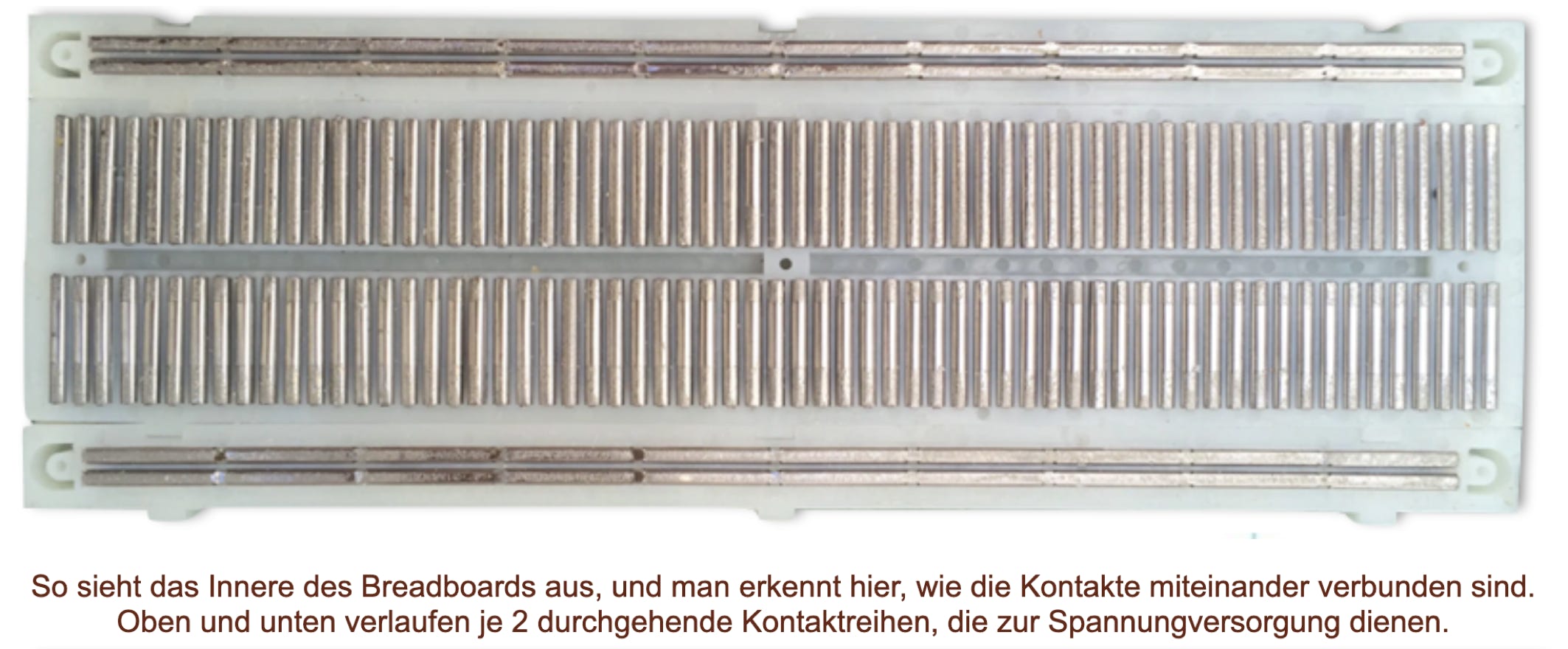

Es ist eine Steckplatine mit vielen Steckkontakten im Abstand von 2,54 mm, in die man elektrische Bauteile stecken und miteinander verbinden kann ohne zu löten. Es gibt sie in unterschiedlichen Größen.
ACHTUNG! Sie haben nur Zugang zu TINKERCAD,
wenn Sie angemeldet sind! So melden Sie sich an:
ACHTUNG!
Zur Schaltung geht es nur, wenn Sie bei TINKERCAD angemeldet sind!
Hier melden Sie sich an:

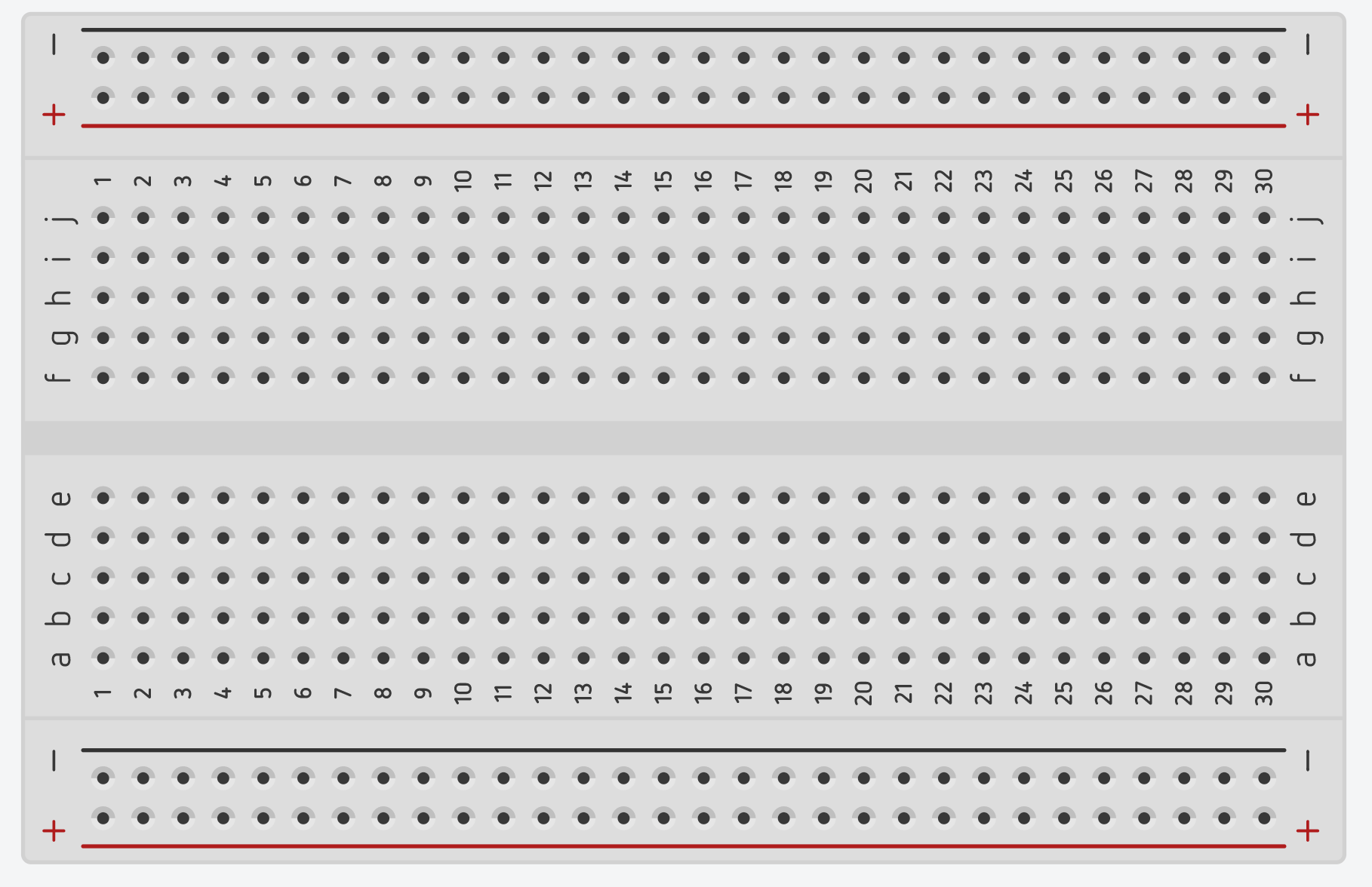

In unseren Abbildungen der Versuche verwenden wir hier ein mittelgroßes Breadboard.

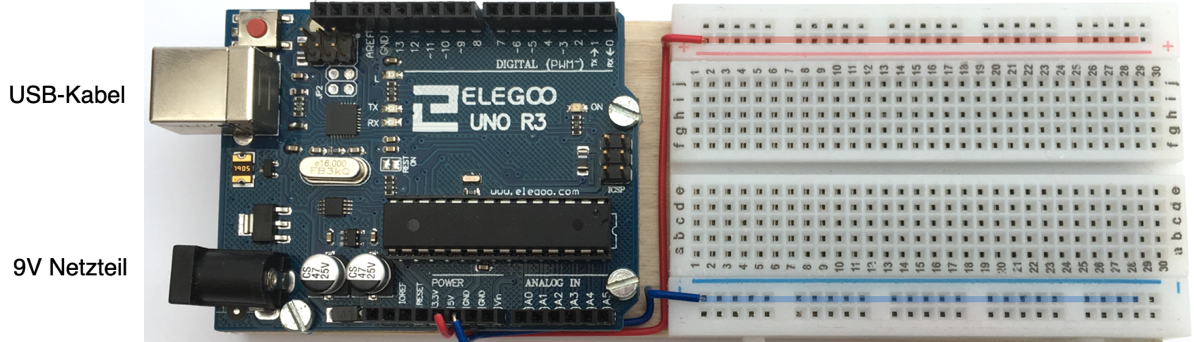

Es wird von einem ARDUINO UNO (im Bild ein Nachbau der Firma Elegoo) mit Strom versorgt:
Über das rote Kabel ist der 5V - Kontakt am UNO mit dem +Pol (rot) auf dem Breadboard verbunden.
Das blaue Kabel hat Kontakt zum -Pol (Ground - GND).
Vor dem Hintergrund der Digitalisierung wächst auch die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. Megatrends wie Industrie 4.0 führen zu vielfältigen Verknüpfungen zwischen Technik und Informatik. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Hilfestellung für den Unterricht zu diesem Thema unter Verwendung des ARDUINO UNO.
Schwerpunkt-Thema: Bauteile und Aufbewahrung organisieren
Vor dem Hintergrund der Digitalisierung wächst die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Unterrichtshilfen für den Bereich Steuern und Regeln im Technikunterricht - auch mit praktischen Anwendungen.
ARDUINO Hardware

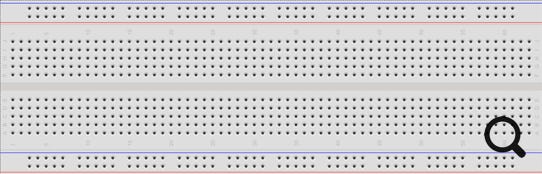

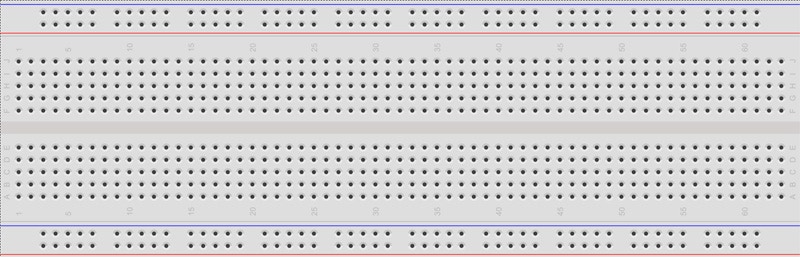

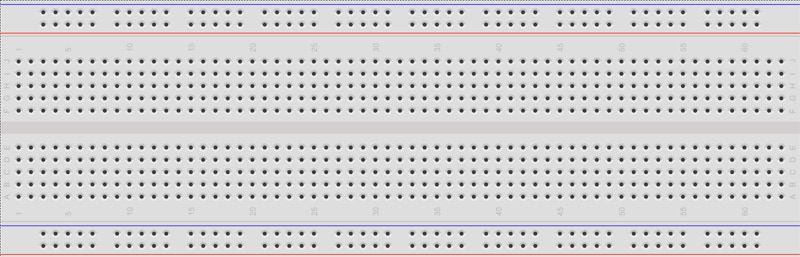

großes Breadboard.
Inhalt
Vor dem Hintergrund der Digitalisierung wächst die Bedeutung einer informations-technischen Bildung für alle Schülerinnen und Schüler. In vielen Bundesländern ist das Fach Informatik etabliert. Hier finden Sie Unterrichtshilfen für den Bereich Steuern und Regeln im Technikunterricht - auch mit praktischen Anwendungen.
ARDUINO Hardware

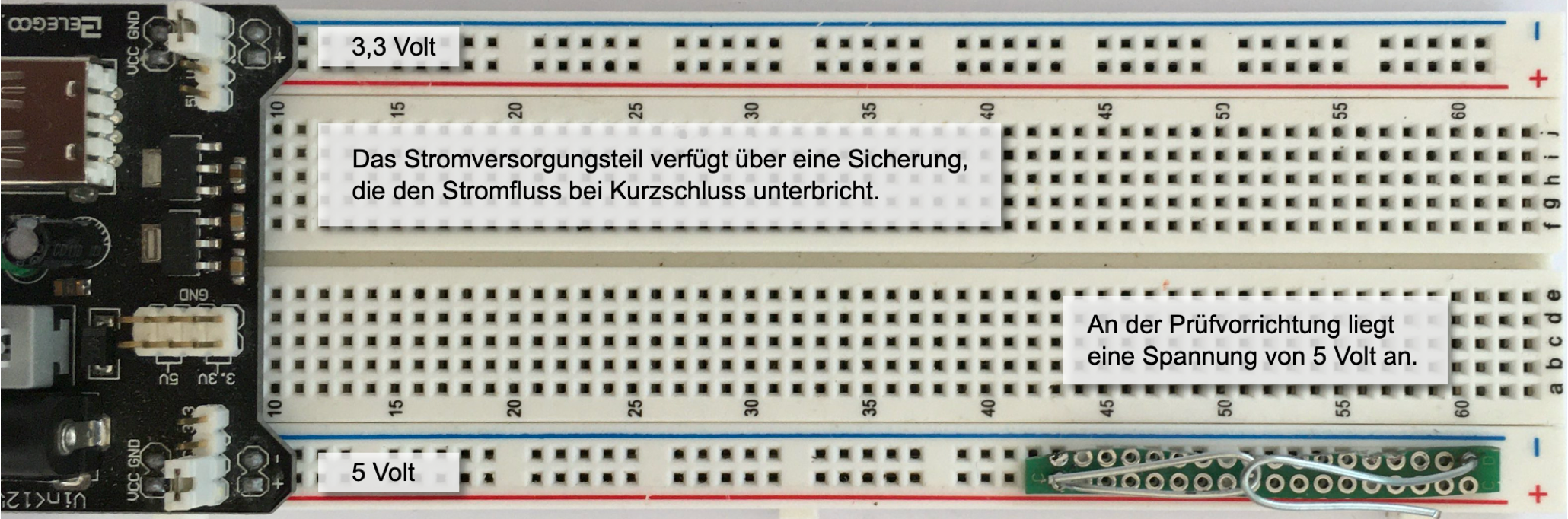

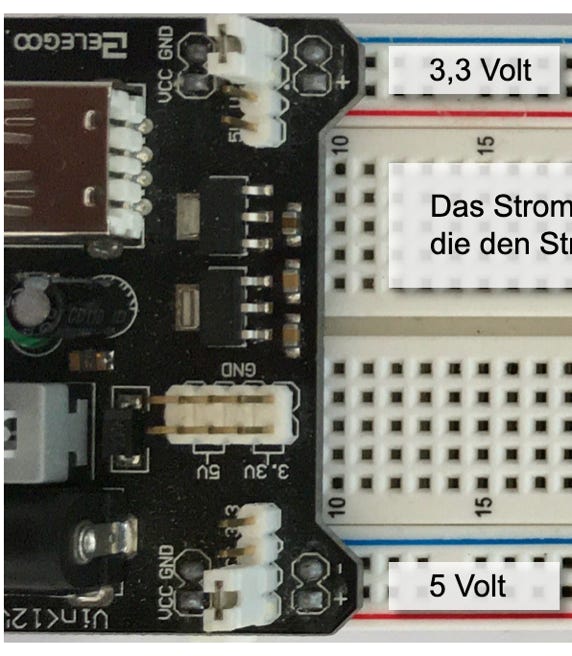

Alternativ zum ARDUINO geschieht die Stromversorgung mit dem aufsteckbaren Stromversorgungsteil.
Welche Spannung (5 V oder 3,3 V) ausgegeben wird, lässt sich unabhängig für die Spannungsausgänge einstellen, indem man den Jumper auf die zugeordnete Spannung steckt. Strom liefert ein USB-Kabel oder 9V-Netzteil.
